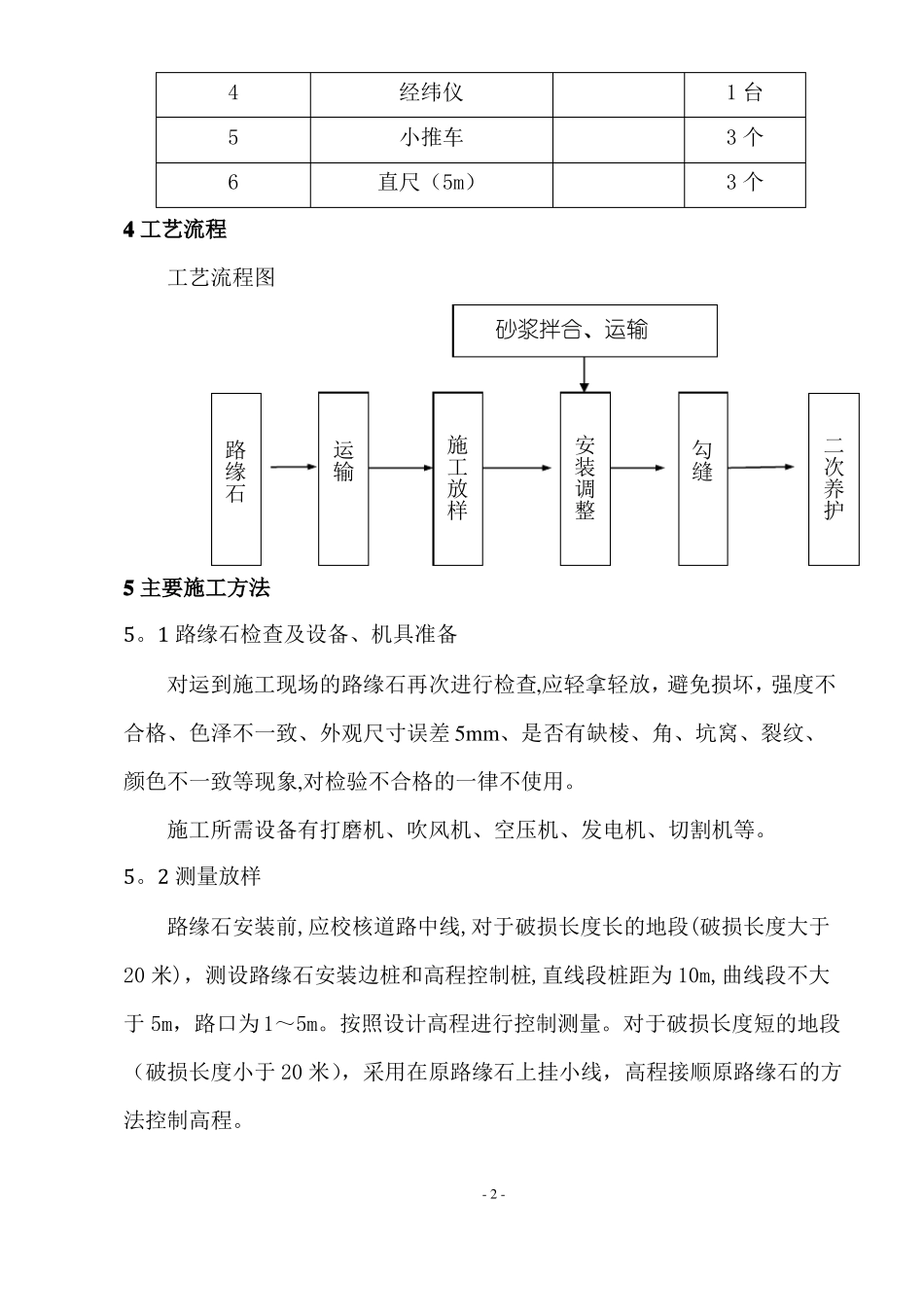

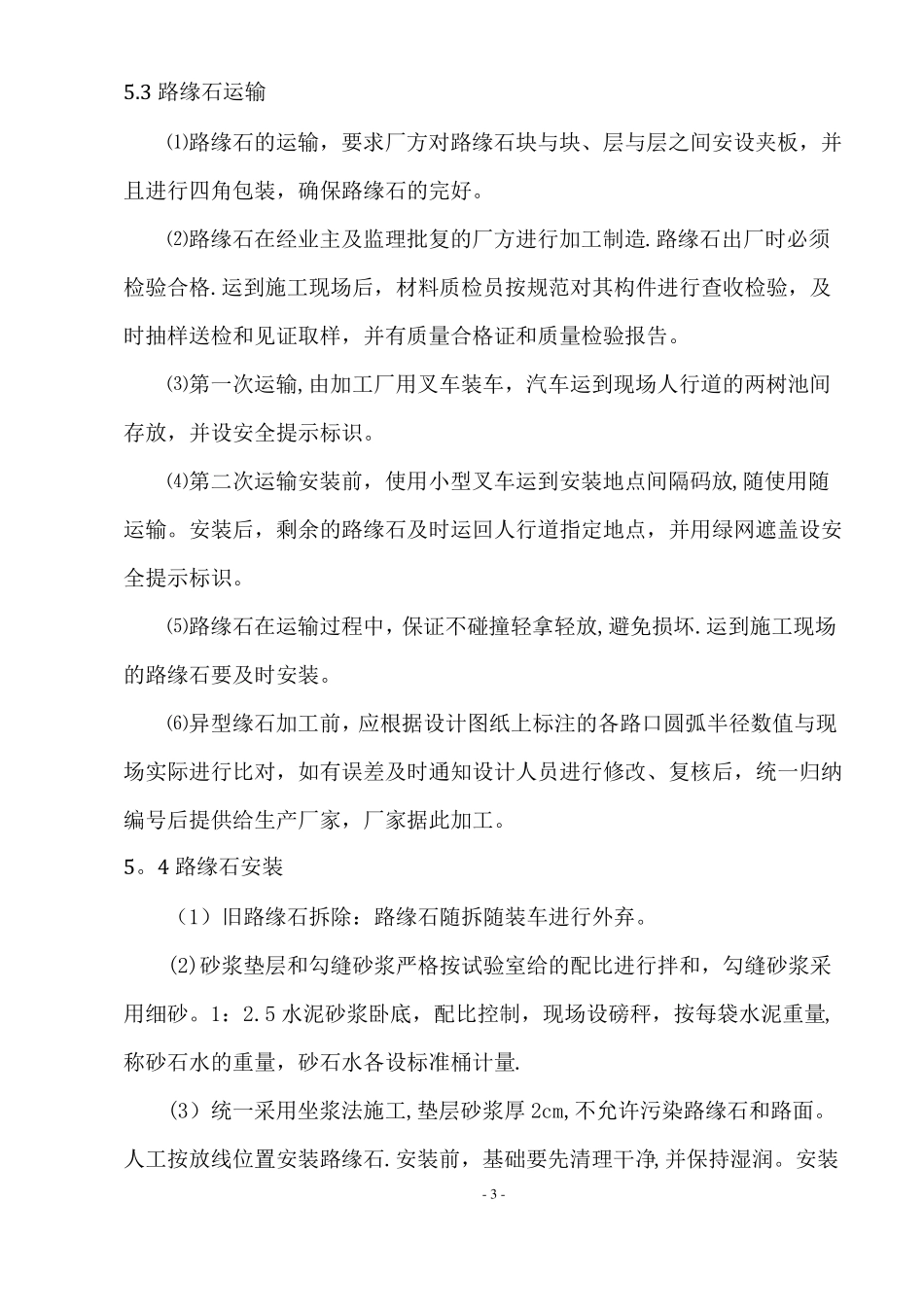

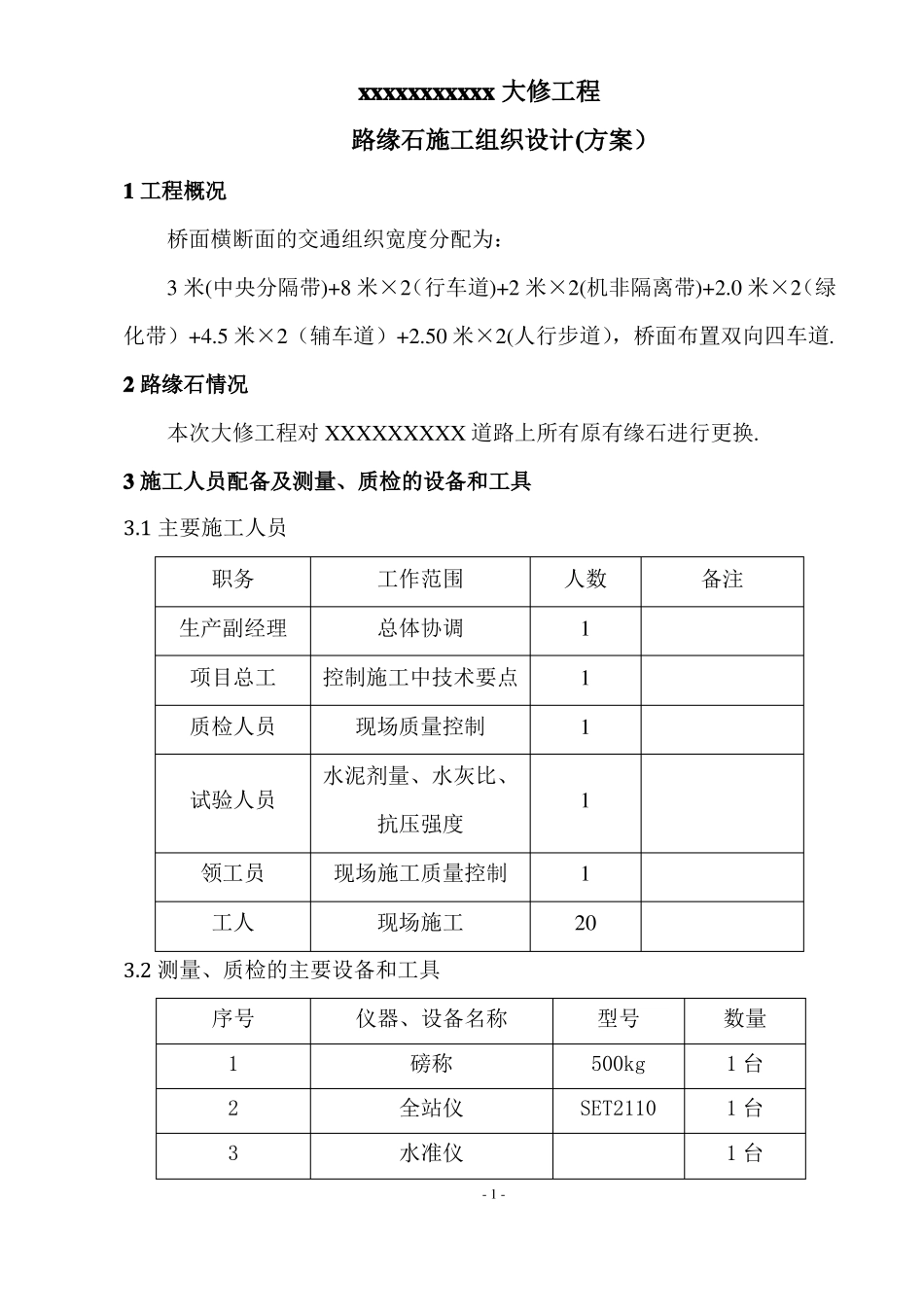

xxxxxxxxxxx大修工程路缘石施工组织设计(方案）1工程概况桥面横断面的交通组织宽度分配为：3米(中央分隔带)+8米×2（行车道)+2米×2(机非隔离带)+2.0米×2（绿化带）+4.5米×2（辅车道）+2.50米×2(人行步道），桥面布置双向四车道.2路缘石情况本次大修工程对XXXXXXXXX道路上所有原有缘石进行更换.3施工人员配备及测量、质检的设备和工具3.1主要施工人员职务生产副经理项目总工质检人员试验人员抗压强度领工员工人现场施工质量控制现场施工120工作范围总体协调控制施工中技术要点现场质量控制水泥剂量、水灰比、1人数111备注3.2测量、质检的主要设备和工具序号123仪器、设备名称磅称全站仪水准仪-1-型号500kgSET2110数量1台1台1台4564工艺流程工艺流程图经纬仪小推车直尺（5m）1台3个3个砂浆拌合、运输路缘石运输施工放样安装调整勾缝二次养护5主要施工方法5。1路缘石检查及设备、机具准备对运到施工现场的路缘石再次进行检查,应轻拿轻放，避免损坏，强度不合格、色泽不一致、外观尺寸误差5mm、是否有缺棱、角、坑窝、裂纹、颜色不一致等现象,对检验不合格的一律不使用。施工所需设备有打磨机、吹风机、空压机、发电机、切割机等。5。2测量放样路缘石安装前,应校核道路中线,对于破损长度长的地段(破损长度大于20米)，测设路缘石安装边桩和高程控制桩,直线段桩距为10m,曲线段不大于5m，路口为1～5m。按照设计高程进行控制测量。对于破损长度短的地段（破损长度小于20米），采用在原路缘石上挂小线，高程接顺原路缘石的方法控制高程。-2-5.3路缘石运输⑴路缘石的运输，要求厂方对路缘石块与块、层与层之间安设夹板，并且进行四角包装，确保路缘石的完好。⑵路缘石在经业主及监理批复的厂方进行加工制造.路缘石出厂时必须检验合格.运到施工现场后，材料质检员按规范对其构件进行查收检验，及时抽样送检和见证取样，并有质量合格证和质量检验报告。⑶第一次运输,由加工厂用叉车装车，汽车运到现场人行道的两树池间存放，并设安全提示标识。⑷第二次运输安装前，使用小型叉车运到安装地点间隔码放,随使用随运输。安装后，剩余的路缘石及时运回人行道指定地点，并用绿网遮盖设安全提示标识。⑸路缘石在运输过程中，保证不碰撞轻拿轻放,避免损坏.运到施工现场的路缘石要及时安装。⑹异型缘石加工前，应根据设计图纸上标注的各路口圆弧半径数值与现场实际进行比对，如有误差及时通知设计人员进行修改、复核后，统一归纳编号后提供给生产厂家，厂家据此加工。5。4路缘石安装（1）旧路缘石拆除：路缘石随拆随装车进行外弃。(2)砂浆垫层和勾缝砂浆严格按试验室给的配比进行拌和，勾缝砂浆采用细砂。1：2.5水泥砂浆卧底，配比控制，现场设磅秤，按每袋水泥重量,称砂石水的重量，砂石水各设标准桶计量.(3）统一采用坐浆法施工,垫层砂浆厚2cm,不允许污染路缘石和路面。人工按放线位置安装路缘石.安装前，基础要先清理干净,并保持湿润。安装-3-时，先用线绳控制路缘石的直顺度，再用水平尺进行检查,安装合格后及时采用C15混凝土进行后背浇筑和水泥砂浆勾缝.(4）事先计算好每段路口路缘石块数，砌筑时，路段短时由一侧路口切点安砌到另一侧路口切点；路段长时,由中间向两端铺砌与路口异型缘石接顺。路口缘石按等高线坡化控制。（5）路口、隔离带端部等曲线段路缘石，宜按设计弧形加工预制,单块长度宜为50cm.尽量不使用小标准块进行拼接.路缘石的安装速度满足现场施工的需要，必须在上面层施工之前安装好。(6）路缘石安装后检验，必须再挂线，调整侧石直顺、圆滑、平整及高程检测，每20m检测一点，当平面及高程超过标准时应进行调整。(7)场地清理:路缘石安装完毕后，及时对有污染的场地和路面进行清理.(8）已完工的路缘石用塑料薄膜苫盖,进行成品保护，防止损害及表面污染.5.5检测及成品保护施工中采用水平尺进行控制，砌筑应稳固，顶面平整，线条直顺，曲线圆顺，缝宽均匀，勾缝密实，无杂物污染，然后采用塑料薄膜覆盖进行成品保护.路缘石允许偏差表允许偏差序号项目（mm）范围点数检验频率检验方法-4-拉20m小线量1直顺度相邻块高2差3顶面高程±1020m1≤320m1大值用水准仪测量用钢尺量取最4外露尺...
