冷却塔填料施工方案VIP免费

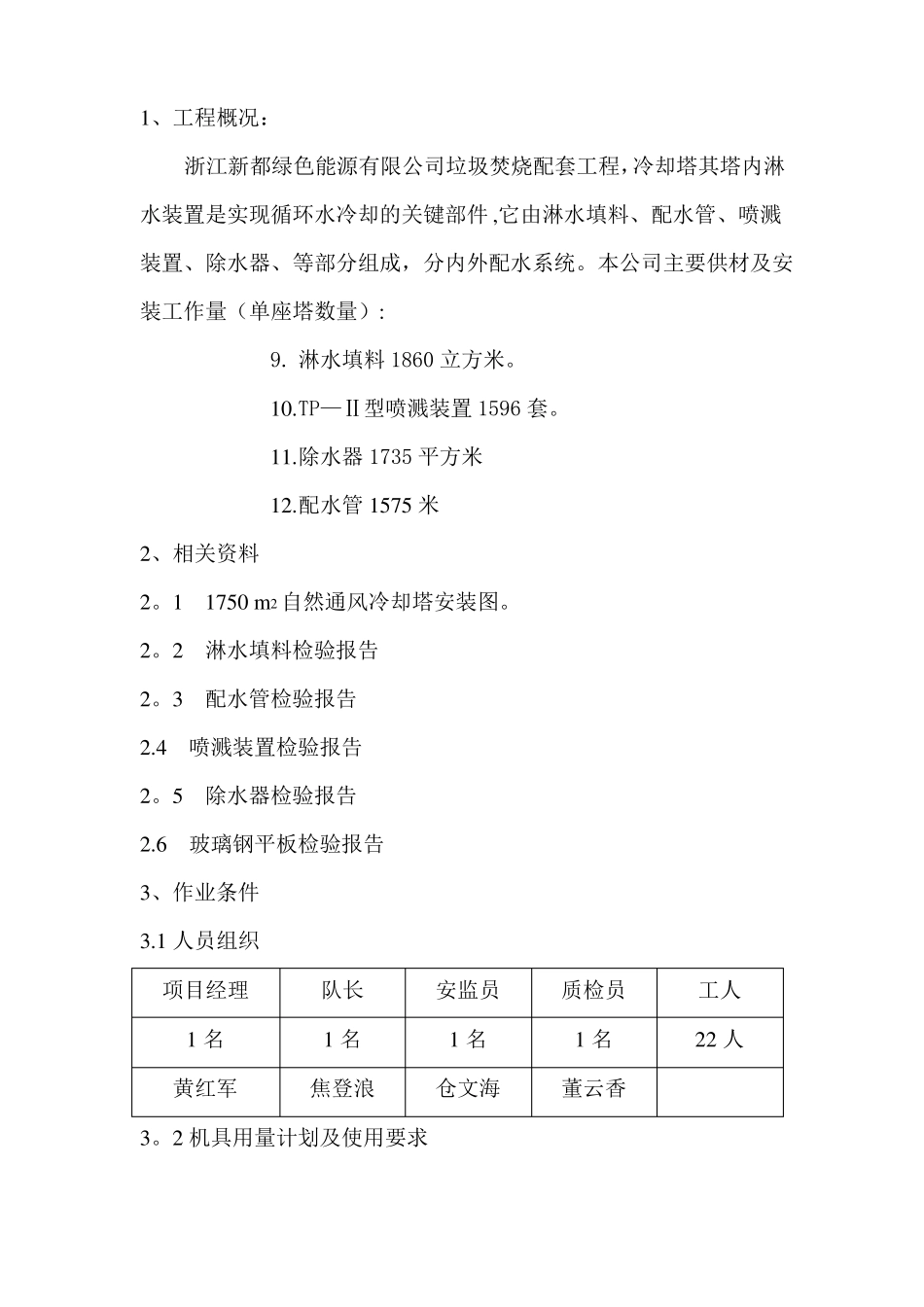

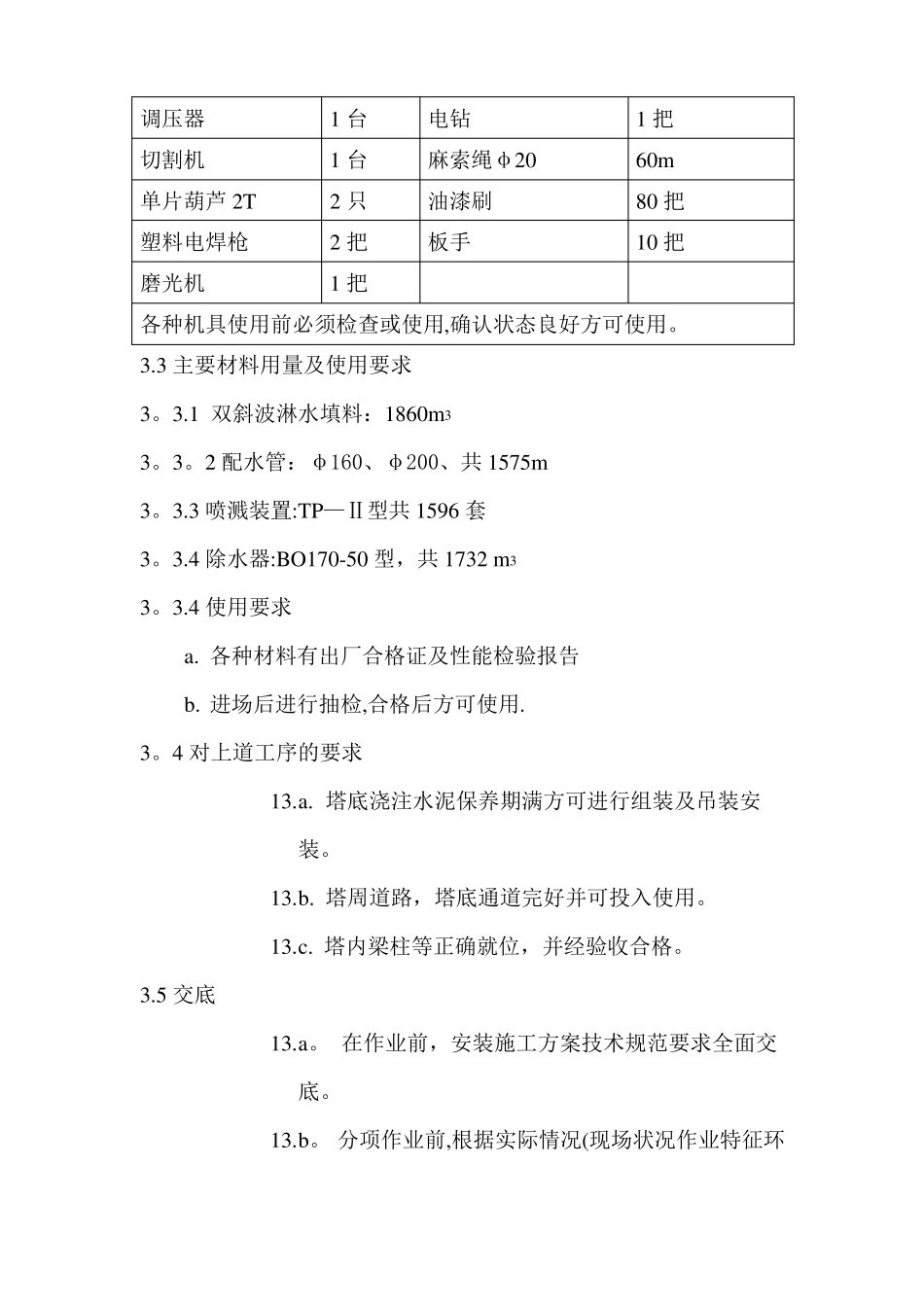

浙江新都绿色能源有限公司1750m²冷却塔淋水填料安装施工方案江苏盐城二建集团有限公司二O一一年十月二日目1.1、工程概况2.2、相关资料3.3、作业条件4.4、冷却塔安装施工流程5.5、作业方法6.6、安全文件措施7.7、质量控制8.8、质量检查验收录1、工程概况：浙江新都绿色能源有限公司垃圾焚烧配套工程，冷却塔其塔内淋水装置是实现循环水冷却的关键部件,它由淋水填料、配水管、喷溅装置、除水器、等部分组成，分内外配水系统。本公司主要供材及安装工作量（单座塔数量）:9.淋水填料1860立方米。10.TP—Ⅱ型喷溅装置1596套。11.除水器1735平方米12.配水管1575米2、相关资料2。11750m2自然通风冷却塔安装图。2。2淋水填料检验报告2。3配水管检验报告2.4喷溅装置检验报告2。5除水器检验报告2.6玻璃钢平板检验报告3、作业条件3.1人员组织项目经理1名黄红军队长1名焦登浪安监员1名仓文海质检员1名董云香工人22人3。2机具用量计划及使用要求调压器切割机单片葫芦2T塑料电焊枪磨光机1台1台2只2把1把电钻麻索绳φ20油漆刷板手1把60m80把10把各种机具使用前必须检查或使用,确认状态良好方可使用。3.3主要材料用量及使用要求3。3.1双斜波淋水填料：1860m33。3。2配水管：φ160、φ200、共1575m3。3.3喷溅装置:TP—Ⅱ型共1596套3。3.4除水器:BO170-50型，共1732m33。3.4使用要求a.各种材料有出厂合格证及性能检验报告b.进场后进行抽检,合格后方可使用.3。4对上道工序的要求13.a.塔底浇注水泥保养期满方可进行组装及吊装安装。13.b.塔周道路，塔底通道完好并可投入使用。13.c.塔内梁柱等正确就位，并经验收合格。3.5交底13.a。在作业前，安装施工方案技术规范要求全面交底。13.b。分项作业前,根据实际情况(现场状况作业特征环境）进行分项作业交底。13.c。做好安装施工交底的落实、记录工作.4、冷却塔安装施工流程：淋水填料的组装及安装————配水管的安装—--喷溅装置安装-—-除水器组装及安装.5、作业方法：5.1淋水填料的粘接、安装：a。根据现场的实际情况选择塔底进行粘接组装。淋水填料的粘接要牢固，组装一组后立即用平板压紧，防止因成型片本身的翘曲而造成脱胶。b.粘接干燥后方可挪动位置置于平整的地面上，堆放高度不超过2米,防止长期暴晒。c。组装块安装时上下邻层正交排放互相垂直，安装工作分区进行，铺放整齐,块间挤紧填满，对边角、柱周、塔周等不规则空隙部位按实际边界进行正确裁切，确保铺放整齐,覆盖严密,最大缝隙不超过20㎜。d。安装过程中对填料层间及层面及时清理，不遗留散乱杂物。e.填料安装后，需在填料上作业时，必须铺上木板进行,严禁直接踩踏。f.安装时派专人负责检查质量，做好施工验收记录，确保安装质量。13.配水管a.按照图纸对照配水管编号、归类整理。b.在次梁上找准配水管安装位置，并做好安装配水管的就位标记。c。用人力将配水管运到塔底，用麻索绳通过滑轮将配水管垂直吊到指定位置。d。配水管安装在次梁上找准后,用不锈钢吊架固定,调节螺丝使配水管处于同一水平线上。e。配水管吊装时，在作业面上铺好木板，固定好滑轮，操作人员系好安全带，上下联系垂直吊装。13.喷溅装置13.按照安装图纸在配水管上安装固定好接头。14.待配水管就位安装完毕后,按照喷溅装置型号按区域安装不同规格口径的喷头。5。3除水器a。先将除水器运至冷却塔池底,按图纸编号尺寸，归类堆放。b。组装前,应对土建的有关尺寸进行校对，参照除水器安装图进行组装，特别是边缘异形块的组装加工必须准确。c。组装好的除水器用滑轮、尼龙绳人力员装到次梁上，逐块逐区按图纸摆放到位。6、安全文明措施15.危险点:高空坠落、火灾、物体打击、触电伤害。15.危险源：安全意识淡薄,违章作业，无隔离和消防设施，电源线漏电或未设漏电保安器。6.1安全措施15.安装施工人员均应体验合格，高空作业人员必须系好安全带,年龄必须在规定范围内。15.安装施工人员均经三级教育，具有足够的安全防护意识，熟悉本专业的具体安全要求。15.施工人员进入现场：一律戴好安全帽,一切机电设备应有专人管理操作，在吊装口下面严禁站人，在现场施工中确保一位兼职安检员每天检查安全情况.抓好安全生产进度，做好记...
