硬齿面闭式齿轮传动课件VIP免费

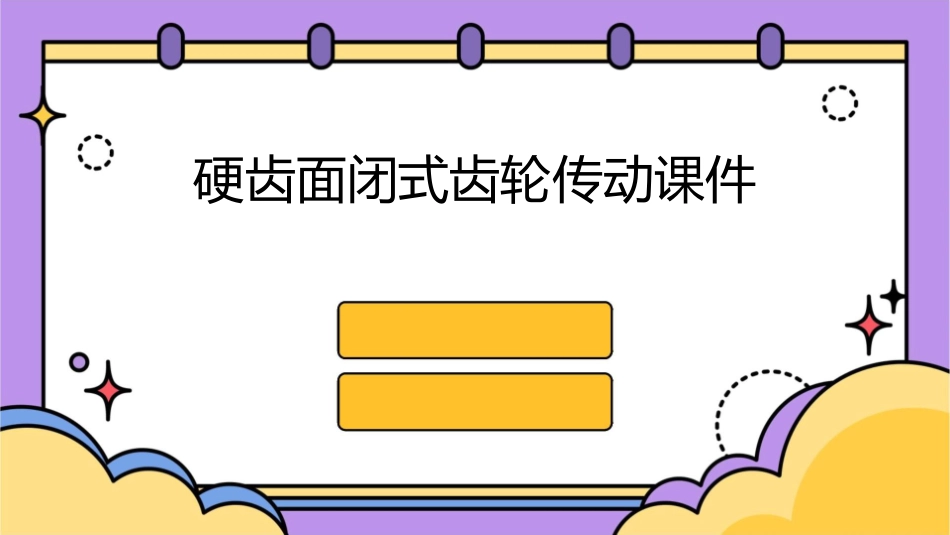

硬齿面闭式齿轮传动课件_第1页
1/28

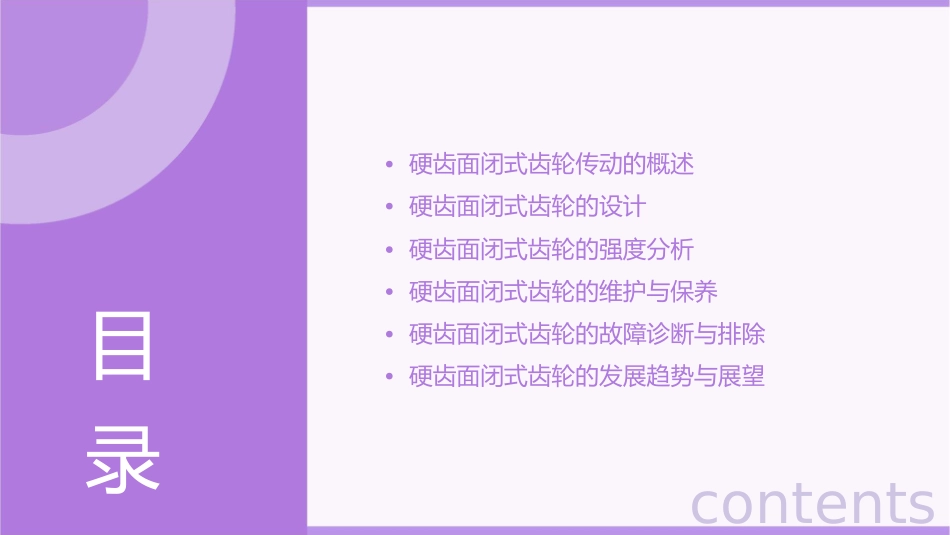

硬齿面闭式齿轮传动课件_第2页
2/28

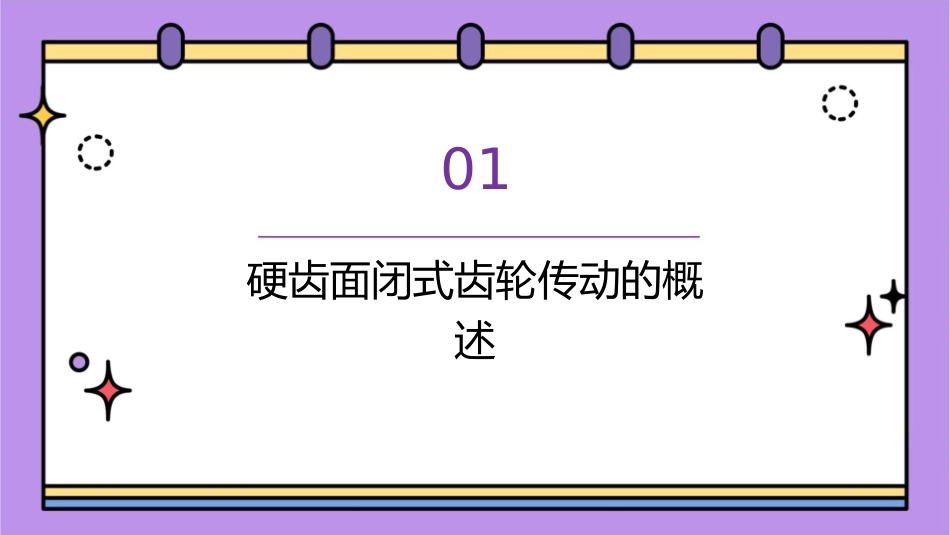

硬齿面闭式齿轮传动课件_第3页
3/28
硬齿面闭式齿轮传动课件•硬齿面闭式齿轮传动的概述•硬齿面闭式齿轮的设计•硬齿面闭式齿轮的强度分析•硬齿面闭式齿轮的维护与保养•硬齿面闭式齿轮的故障诊断与排除•硬齿面闭式齿轮的发展趋势与展望目录contents01硬齿面闭式齿轮传动的概述定义与特点定义硬齿面闭式齿轮传动是一种常见的机械传动方式,其特点是齿轮和齿轴均被封闭在一个箱体中,以防止外界杂质进入,从而保证传动的平稳性和可靠性。特点硬齿面闭式齿轮传动的齿轮和齿轴均采用优质钢材制造,经过精密的加工和热处理,具有较高的硬度和耐磨性,能够承受较大的载荷和转速。此外,由于其封闭式的结构,该传动方式具有较小的噪音和振动,能够保证传动的平稳性和精度。工作原理工作原理工作过程硬齿面闭式齿轮传动的工作原理主要是通过一对或多个齿轮之间的啮合来传递运动和动力。当主动齿轮旋转时,通过齿轮之间的啮合作用,将运动和动力传递给从动齿轮,从而实现传动。在硬齿面闭式齿轮传动中,齿轮和齿轴均被封闭在一个箱体中,以防止外界杂质进入。当主动齿轮旋转时,由于齿轮之间的啮合作用,从动齿轮也开始旋转,从而实现运动和动力的传递。同时,由于齿轮和齿轴的精密加工和热处理,保证了传动的平稳性和可靠性。VS应用场景•应用场景:硬齿面闭式齿轮传动广泛应用于各种机械传动设备中,如减速器、变速器、传动装置等。由于其具有较高的硬度和耐磨性,能够承受较大的载荷和转速,因此特别适合于高强度、高精度、高效率的传动设备中。此外,由于其封闭式的结构,该传动方式也适用于需要防尘、防水、防腐蚀等特殊环境下的传动设备中。02硬齿面闭式齿轮的设计设计原则强度原则耐磨性原则确保齿轮具有足够的强度,能够承受工作载荷和冲击载荷。考虑齿轮的耐磨性,以提高其使用寿命。稳定性原则经济性原则保证齿轮传动的稳定性,减少振动和噪声。在满足性能要求的前提下,尽量降低制造成本。材料选择010203钢材铸铁非金属材料常用的硬齿面齿轮材料,如渗碳钢、表面淬火钢等,具有较高的强度和耐磨性。适用于轻载和低速传动,价格相对较低。如尼龙、聚甲醛等,主要用于轻载、低速和高温场合。热处理工艺表面淬火渗碳淬火回火处理通过快速加热至淬火温度后迅速冷却,使齿面达到高硬度和耐磨性。将钢材置于含碳气氛中,使其表面含碳量增加,然后淬火处理,提高齿面的硬度和耐磨性。为了消除淬火过程中产生的内应力,提高齿轮的稳定性和抗疲劳性能。精度等级与加工工艺精度等级根据齿轮的工作要求选择合适的精度等级,如国际标准ISO、美国标准AGMA等。加工工艺包括切削加工、磨削加工等,根据齿轮的大小、精度要求和生产批量选择合适的加工工艺。03硬齿面闭式齿轮的强度分析弯曲强度分析总结词弯曲强度是评估齿轮承受弯曲应力的能力,是硬齿面闭式齿轮传动的重要指标。详细描述在弯曲强度分析中,主要考虑齿轮的弯曲应力,包括齿根弯曲应力和轮齿弯曲应力。通过计算和校核,可以确定齿轮的弯曲强度是否满足工作需求。接触强度分析总结词接触强度是指齿轮在接触过程中抵抗表面压力和剪切应力的能力。详细描述接触强度分析主要考虑齿轮的接触应力、剪切应力和弹性变形。通过计算和校核,可以确定齿轮的接触强度是否满足工作需求。齿面磨损与胶合承载能力总结词齿面磨损和胶合承载能力是评估齿轮寿命的重要因素。详细描述齿面磨损是指齿轮在传动过程中齿面材料的逐渐损失,胶合承载能力是指齿轮在高速重载传动中抵抗胶合破坏的能力。通过研究齿面磨损和胶合承载能力的规律,可以预测齿轮的寿命,并为齿轮材料、热处理和润滑条件的优化提供依据。04硬齿面闭式齿轮的维护与保养润滑系统的维护定期检查润滑油的质量和油位,确保油质清洁无杂质,油位在合适的位置。根据齿轮的工作条件和环境温度,选择合适的润滑油,并按照规定的润滑周期进行加注或更换。定期清洗润滑系统,包括油箱、油管、过滤器等,以防止油垢和杂质的积累。齿面损伤修复对于轻微的磨损或点蚀,可以采用局部修复的方法,如电镀、喷涂等。010203若齿面损伤严重,如剥落或断裂,应及时更换齿轮,避免造成更大的损失。在修复或更换齿轮后,应进行必要的检查...
