数据通信电缆传输性能简介课件VIP免费

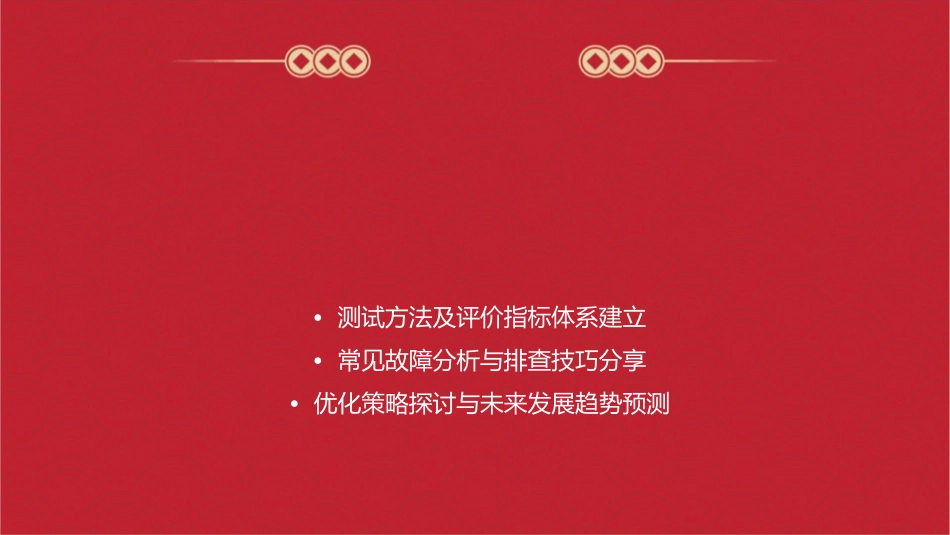

•测试方法及评价指标体系建立•常见故障分析与排查技巧分享•优化策略探讨与未来发展趋势预测CHAPTER数据通信电缆定义010203数据传输媒介构成要素传输特性数据通信电缆是一种用于传输数字或模拟信号的物理媒介。通常由导体、绝缘层、护套等部分组成。具有高带宽、低衰减、抗干扰等特点。数据通信电缆分类双绞线同轴电缆光纤电缆由两根绝缘导线相互缠绕而成，用于以太网等局域网连接。由中心导体、绝缘层、网状屏蔽层和护套组成，用于有线电视、宽带网络等传输。由纤芯、包层和护套组成，以光信号传输信息，具有高速、远距离传输优势。数据通信电缆应用场景01020304通信网络工业自动化智能交通安防监控构建局域网、广域网、接入网等通信网络，实现设备间互联互通。在工业自动化系统中传输控制信号、数据信息和监控视频等。支持交通信号灯控制、道路监控、电子收费等智能交通系统建设。为安防监控系统提供视频、音频和数据传输通道，保障公共安全。CHAPTER衰减与损耗衰减信号在传输过程中逐渐减弱的现象，通常用分贝（dB）表示。衰减会导致信号失真和接收端信号质量下降。损耗电缆对信号的能量损失，包括导体损耗、绝缘损耗和辐射损耗等。损耗会导致信号幅度减小，影响传输距离和信号质量。串扰与噪声串扰不同线对之间因电磁感应而产生的干扰。串扰会导致信号失真和误码率增加，降低传输性能。噪声由电缆本身或外部环境引入的随机电磁干扰。噪声会增加信号的不确定性，降低信噪比，影响传输质量。阻抗匹配问题阻抗不匹配当电缆的阻抗与发送端或接收端的阻抗不匹配时，会导致信号反射和衰减，降低传输效率。解决方法采用阻抗匹配的网络设备、合适的终端电阻以及调整传输速率等方法来改善阻抗匹配问题。CHAPTER实验室测试方法介绍传输性能测试通过测量电缆的衰减、串扰等参数，评估电缆在传输数据时的性能表现。电缆电气性能测试包括导体直流电阻、绝缘电阻、介质损耗等参数测试，以评估电缆的导电性能和绝缘性能。环境适应性测试在不同温度、湿度等环境条件下对电缆进行测试，以评估电缆在各种环境下的性能稳定性。现场测试方法介绍电缆长度测量端接性能测试实际传输性能测试采用时域反射法（TDR）或频域反射法（FDR）对电缆长度进行准确测量，以确保电缆长度符合设计要求。检查电缆端接处的电气性能和机械性能，以确保端接质量可靠，避免信号损失和干扰。在现场环境中，通过实际传输数据来测试电缆的性能表现，以验证电缆是否满足设计要求。评价指标体系建立原则全面性原则评价指标体系应涵盖电缆的电气性能、传输性能、环境适应性等多个方面，确保对电缆性能的全面评估。客观性原则评价指标应具有客观性，避免主观因素对评价结果的影响，确保评价结果的准确性和可靠性。可操作性原则评价指标应具有可操作性，方便进行测试和评估，避免过于复杂或难以实现的评价指标。CHAPTER线路故障排查流程梳理定位故障点检查线路质量通过测试仪器对线路进行测试，检查线路质量，如线径、材质、绝缘层等是否符合要求。定位故障点。检查线路连接修复或更换线路检查线路连接是否紧固，是否存在松动、氧化等情况。根据检查结果，对线路进行修复或更换。设备故障排查技巧分享检查设备指示灯检查设备连接观察设备指示灯状态，判断设备是否正常工检查设备与线路、电源等连接是否紧固可靠。作。重启设备更换设备在设备出现故障时，可尝试重启设备，排除软件故障。如果设备硬件出现故障，需更换设备。典型案例解析与启示案例一线路老化导致传输性能下降。通过对线路进行检查和更换，恢复了正常传输。启示：定期检查线路状态，及时更换老化线路。案例二设备故障导致通信中断。通过对设备进行排查和更换，恢复了通信。启示：定期检查设备状态，及时更换故障设备。CHAPTER提高传输速率和稳定性措施探讨选择高质量电缆改进电缆结构采用高纯度导体和优质绝缘材料，降低信号衰减和干扰。优化电缆结构设计，如增加屏蔽层、改进线对绞合方式等，提高抗电磁干扰能力。升级传输协议强化设备性能采用更高效的传输协议和技术，如以太网、光纤通道等，提高传输速率和稳定性。优化通信设备性能，如提高收发器灵敏度、降...
