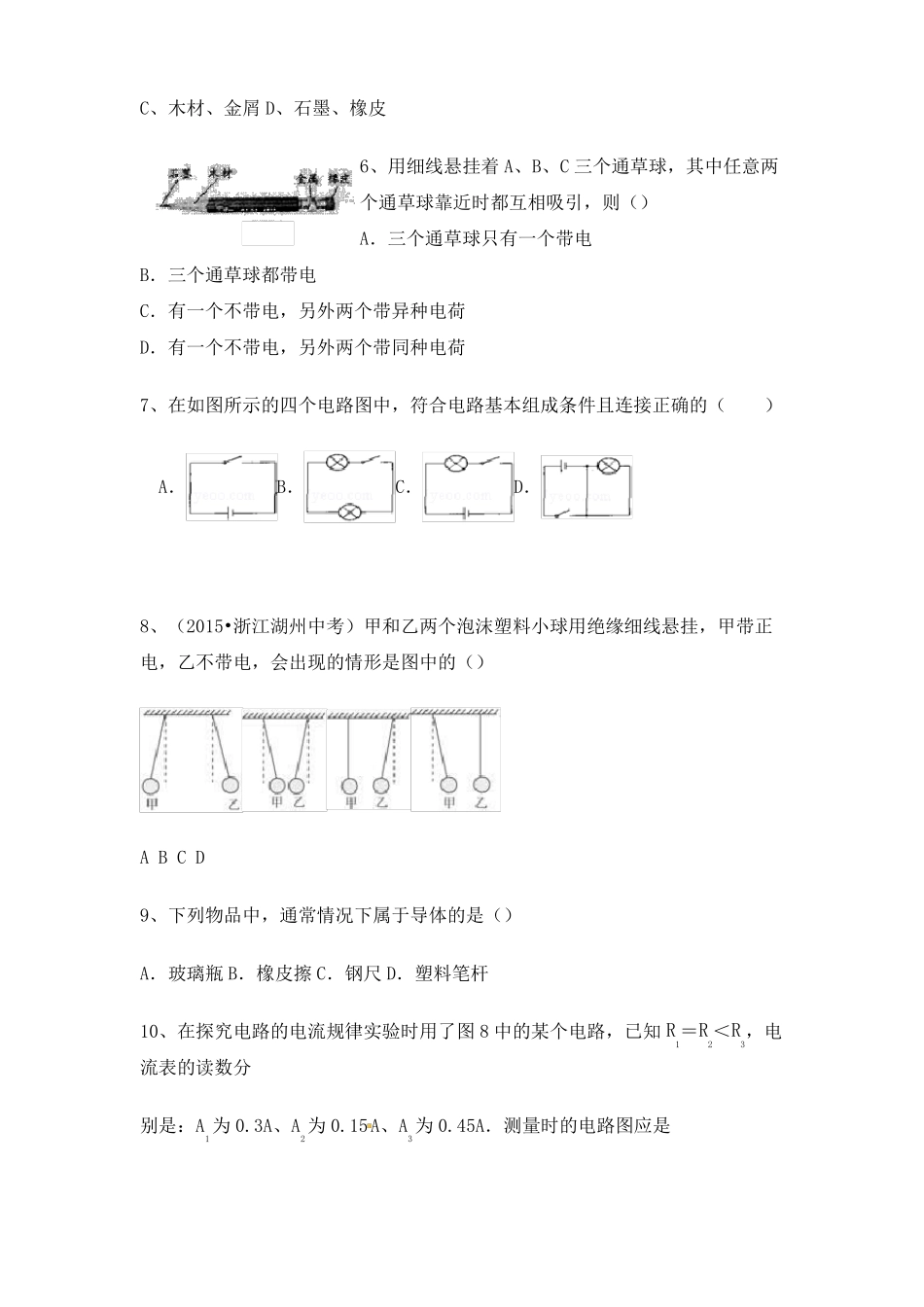

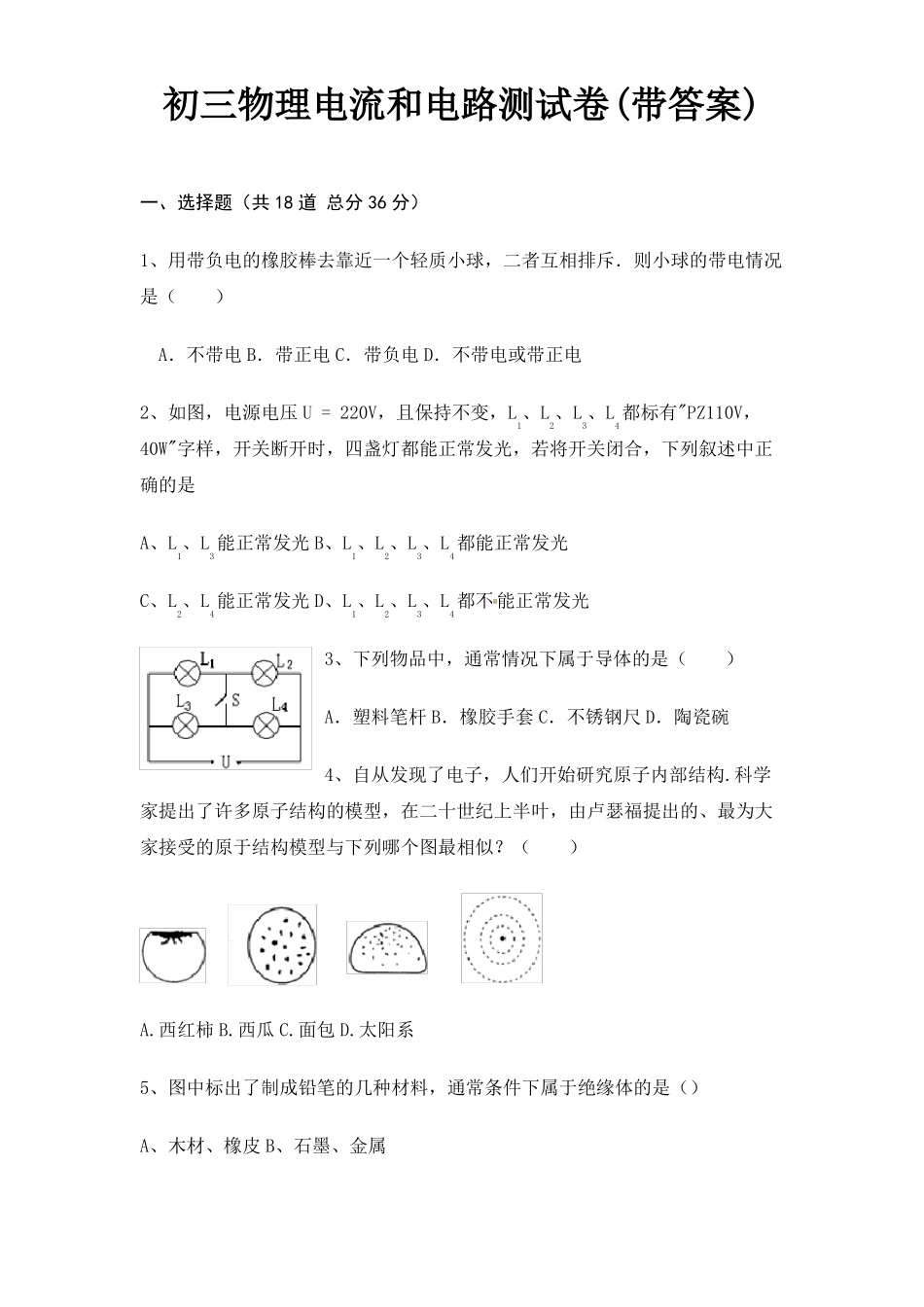

初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、用带负电的橡胶棒去靠近一个轻质小球，二者互相排斥．则小球的带电情况是（）A．不带电B．带正电C．带负电D．不带电或带正电2、如图，电源电压U=220V，且保持不变，L1、L2、L3、L4都标有"PZ110V，40W"字样，开关断开时，四盏灯都能正常发光，若将开关闭合，下列叙述中正确的是A、L1、L3能正常发光B、L1、L2、L3、L4都能正常发光C、L2、L4能正常发光D、L1、L2、L3、L4都不能正常发光3、下列物品中，通常情况下属于导体的是（）A．塑料笔杆B．橡胶手套C．不锈钢尺D．陶瓷碗4、自从发现了电子，人们开始研究原子内部结构.科学家提出了许多原子结构的模型，在二十世纪上半叶，由卢瑟福提出的、最为大家接受的原于结构模型与下列哪个图最相似？（）A.西红柿B.西瓜C.面包D.太阳系5、图中标出了制成铅笔的几种材料，通常条件下属于绝缘体的是（）A、木材、橡皮B、石墨、金属C、木材、金屑D、石墨、橡皮6、用细线悬挂着A、B、C三个通草球，其中任意两个通草球靠近时都互相吸引，则（）A．三个通草球只有一个带电B．三个通草球都带电C．有一个不带电，另外两个带异种电荷D．有一个不带电，另外两个带同种电荷7、在如图所示的四个电路图中，符合电路基本组成条件且连接正确的（）A．B．C．D．8、（2015•浙江湖州中考）甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是图中的（）ABCD9、下列物品中，通常情况下属于导体的是（）A．玻璃瓶B．橡皮擦C．钢尺D．塑料笔杆10、在探究电路的电流规律实验时用了图8中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是11、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（）A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大12、下列各组物质，全部属于导体的是（）A．硬币、盐水、铅笔芯B．橡皮、玻璃球、硬币C．玻璃球、盐水、铅笔芯D．橡皮、食用油、铅笔芯13、如图所示，下列四个电路图中与右边实物图对应的是14、举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己前面的按钮。要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是（）15、为了防范灰太狼的入侵,聪明的喜羊羊给羊村安装了一套报警系统,要求:用细导线ab将羊村围住，合上开关，值班室的灯亮而铃不响；当灰太狼碰断导线ab进入羊村时，电铃就会响起来。下列电路图中符合要求的是（）16、"光控开关"在光线暗时自动闭合，光线亮时自动断开；"声控开关"在有声音时自动闭合，一段时间后，若再无声音则自动断开。下图中能让电灯要么一直熄灭，要么一直亮，要么在光线较暗且有声音时才亮的电路是（）17、如图1所示的电路中，能测出灯泡L2中电流的电路是18、在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）A．B．C．D．二、填空题（共10道总分30分）19、如图2所示，要使两灯串联应闭合开关，闭合开关S1和S3，两灯联；为了避免电源短路，不能闭合开关。20、为了探究并联电路的电流关系，小芳设计了如图20所示的实验电路，其中R1是定值电阻，R2是电阻箱。实验时改变电阻箱接入电路中的电阻值，在下表中记录了各次实验中电流表A1的示数I1与电流表A2的示数I2。根据表中实验数据，可归纳出I1与I2的关系式为：。（1分）21、物理学上规定，的定向移动方向为电流的方向，如图所示电路中，闭合开关，灯泡中电流的方向是从．（选填"A→B"或"B→A"）．22、PM2.5是指大气中直径不大于2.51μm的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康。某科研队伍成功研制出PM2.5净化器，其原理如图所示。闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒...
