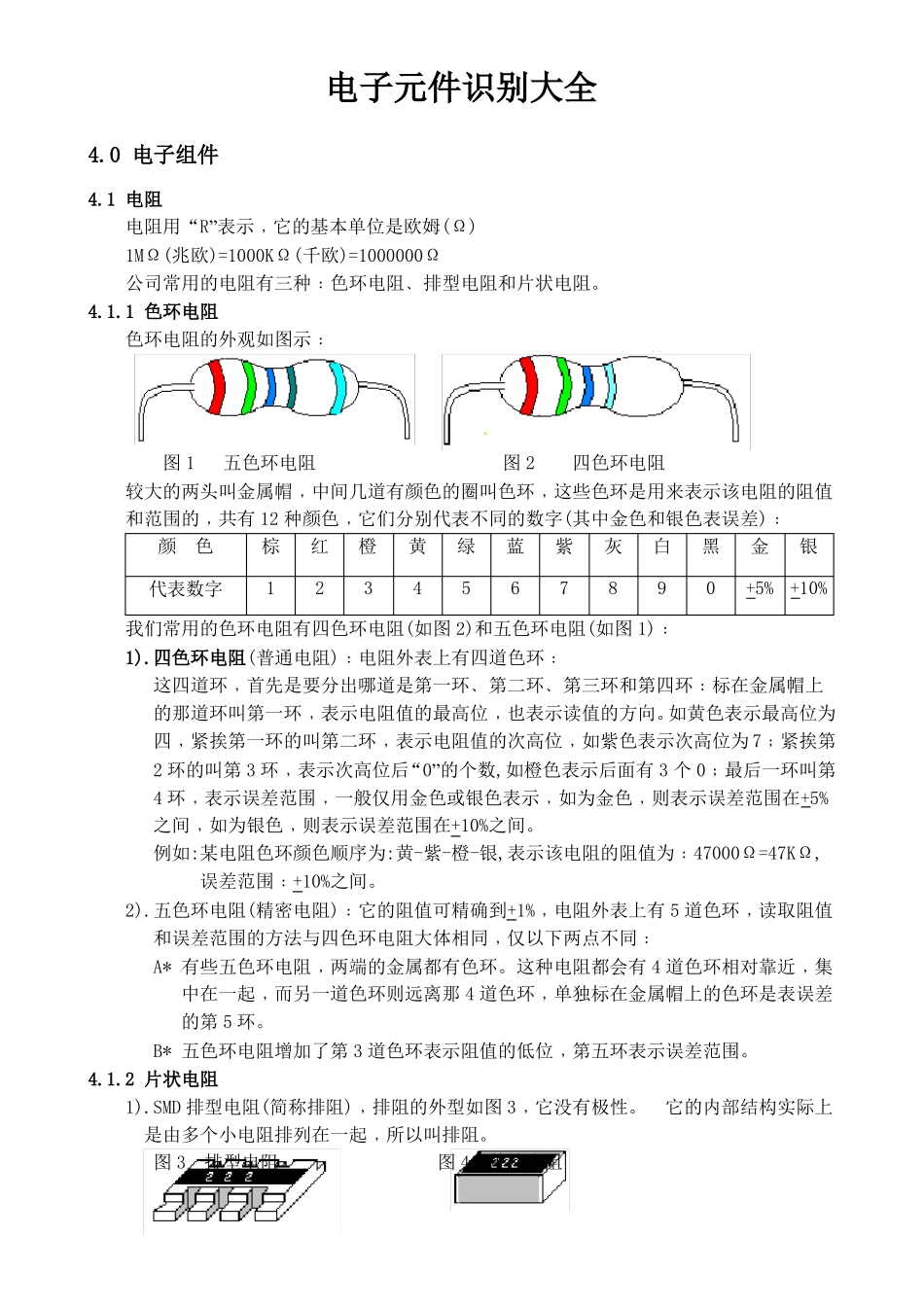

电子元件识别大全4.0电子组件4.1电阻电阻用“R”表示﹐它的基本单位是欧姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。4.1.1色环电阻色环电阻的外观如图示﹕图1五色环电阻图2四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字1234567890+5%+10%我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。如黄色表示最高位为四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第4环﹐表示误差范围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差范围在+5%之间﹐如为银色﹐则表示误差范围在+10%之间。例如:某电阻色环颜色顺序为:黄-紫-橙-银,表示该电阻的阻值为﹕47000Ω=47KΩ,误差范围﹕+10%之间。2).五色环电阻(精密电阻)﹕它的阻值可精确到+1%﹐电阻外表上有5道色环﹐读取阻值和误差范围的方法与四色环电阻大体相同﹐仅以下两点不同﹕A*有些五色环电阻﹐两端的金属都有色环。这种电阻都会有4道色环相对靠近﹐集中在一起﹐而另一道色环则远离那4道色环﹐单独标在金属帽上的色环是表误差的第5环。B*五色环电阻增加了第3道色环表示阻值的低位﹐第五环表示误差范围。4.1.2片状电阻1).SMD排型电阻(简称排阻)﹐排阻的外型如图3﹐它没有极性。它的内部结构实际上是由多个小电阻排列在一起﹐所以叫排阻。图3排型电阻图4单片电阻2).SMD单片电阻﹐它的体积小如碎米﹐按其几何尺寸可分0805﹑0603等型﹐没有极性。示值方法为﹕精密电阻﹕以两位数字和一位英文字母表示﹐数字表有效数字的代码﹐字母表示十的幂次关系﹐两者之积即为其阻值。如﹕47B﹐“47”是301的代号﹐“B”表示101﹐所以该电阻的阻值为301X101=3010欧姆。详细数据可查询物料规格承认书有关精密电阻之阻值对照表。片状电阻表面有丝印﹐由于误差不同而分三位数和四位数表示﹕A*对于三位数表示的﹐前二位表示有效数字﹐第三位数表示有效数字后“0”的个数﹐这样得出的阻值单位为其基本单位欧姆(Ω)。如﹕“223”表示22000欧姆。这种电阻的误差范围一般是J级﹐即+5%。B*对于四位数表示的﹐前三位表示有效数字﹐第四位数表示有效数字后“0”的个数﹐这样得出的阻值单位也为其基本单位欧姆(Ω)。如﹕“1001”表示1000欧姆。这种电阻的误差范围一般+1%。C*片状电阻除了阻值与误差等级这两个参数外﹐还有承受功率和体积二个参数﹐常用的电阻所能承受的功率有1/10W,1/8W,1/4W等﹐常用的电阻的体积有0603﹑0805﹑1206和1311等﹐其规格代号分别为Q﹑F﹑H和B。电阻的体积用英制单位英寸表示﹐如0603表示0.06×0.03英寸﹐一般而言﹐0805规格的电阻承受的功率为1/10W﹐也有少部分为1/8W,1206规格的电阻承受的功率为1/8W。当客户对电阻的供货商有特殊要求时(即常说的牌子),可在产品BOM上描述。3).DIP排型电阻A型排阻﹕内部结构如图﹐每个小电阻的阻值都一样﹐小电阻的其中一脚全部连通到第1脚“1”上﹐因此第1脚“1”与任何一只脚的阻值都相同﹐公共脚与其它脚不能插错﹐所以A型排阻有极性。在实物上有小点一端的脚即为第1脚﹐插机时对应相应位置的小点即可。B型排阻﹕内部结构如图﹐各个小电阻各自独立地排列在一起﹐每个小电阻的阻值都一样﹐因此B型排阻没有公共脚﹐脚数一定为偶数﹐它没有极性。123456A型排阻内部结构B型排阻内部结构A型排阻阻值的表示方法有以下四种﹕A.三位数表示方法﹕前面二位数字表示该排阻的阻值的最高位和次高位﹐第3位表示“0”的个数。如﹕472T表示该排阻的阻值为4700欧姆﹐误差等级为T级。B.“R”表示法﹕“R”表示小数点﹐如3R2表示该排阻的阻值为3.2欧姆。C.“K”表示法﹕“K”表示千欧单位﹐如4K7表...
