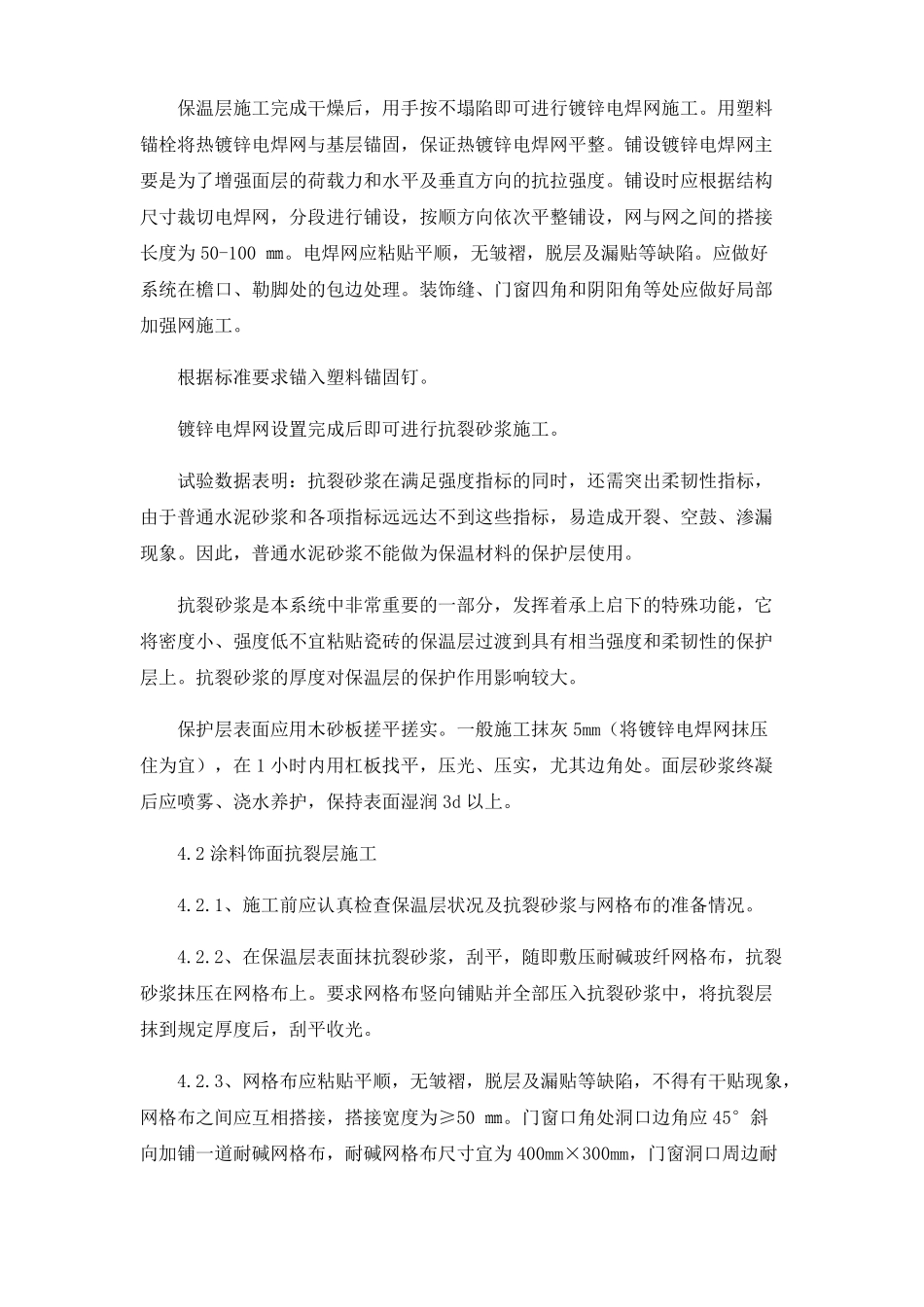

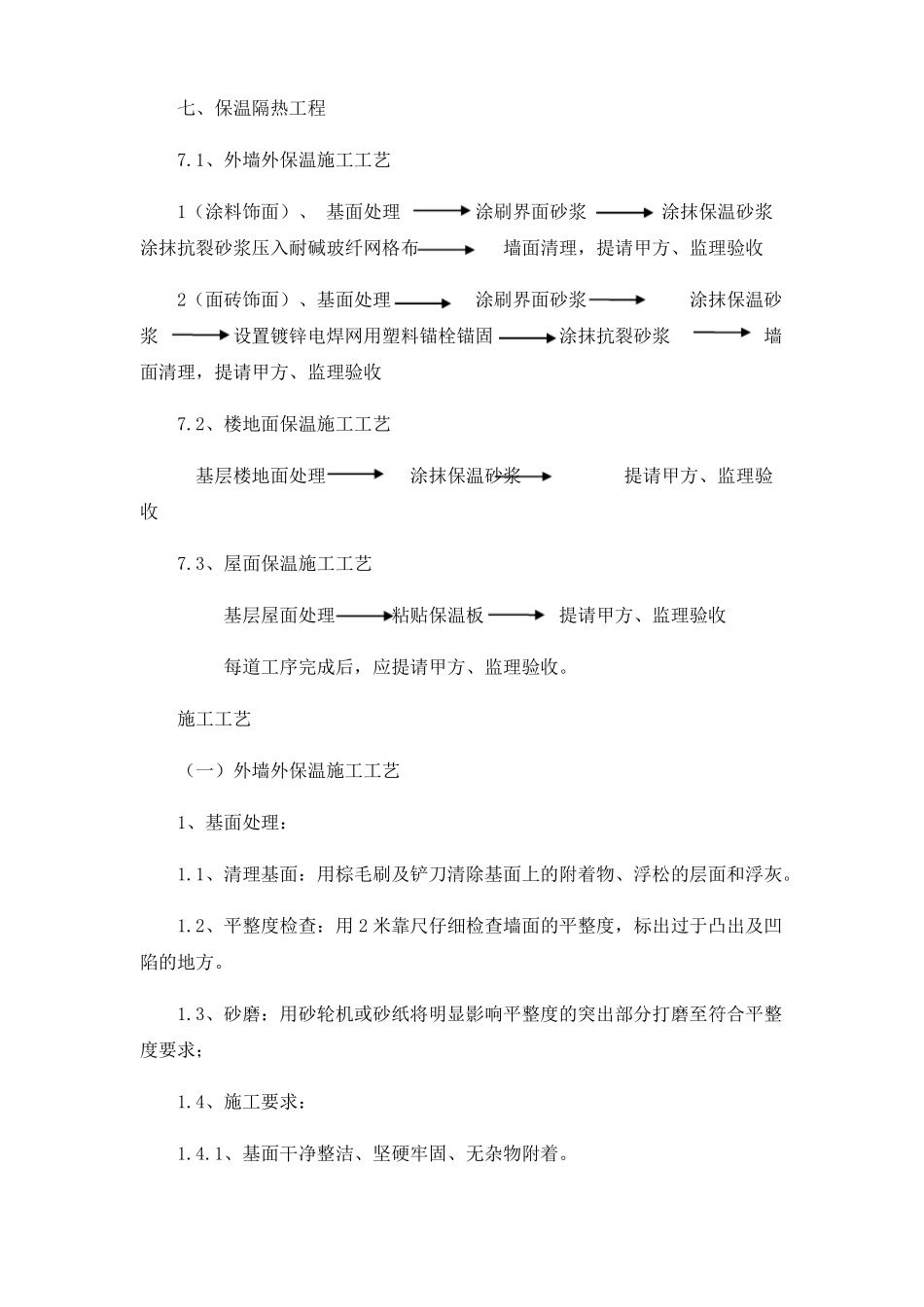

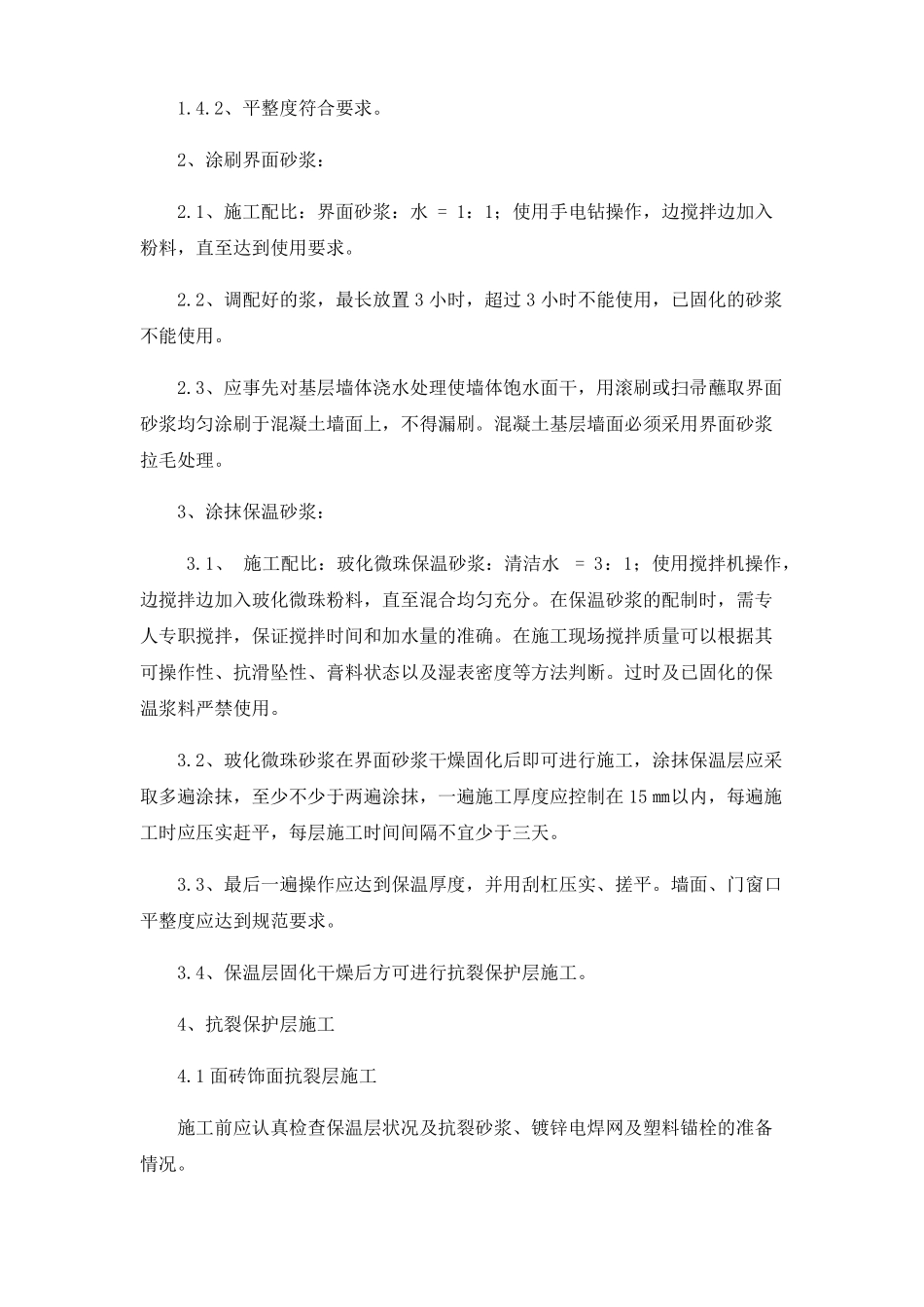

七、保温隔热工程7.1、外墙外保温施工工艺1（涂料饰面）、基面处理涂刷界面砂浆涂抹保温砂浆涂抹抗裂砂浆压入耐碱玻纤网格布墙面清理，提请甲方、监理验收2（面砖饰面）、基面处理涂刷界面砂浆涂抹保温砂浆设置镀锌电焊网用塑料锚栓锚固涂抹抗裂砂浆墙面清理，提请甲方、监理验收7.2、楼地面保温施工工艺基层楼地面处理收7.3、屋面保温施工工艺基层屋面处理粘贴保温板提请甲方、监理验收涂抹保温砂浆提请甲方、监理验每道工序完成后，应提请甲方、监理验收。施工工艺（一）外墙外保温施工工艺1、基面处理：1.1、清理基面：用棕毛刷及铲刀清除基面上的附着物、浮松的层面和浮灰。1.2、平整度检查：用2米靠尺仔细检查墙面的平整度，标出过于凸出及凹陷的地方。1.3、砂磨：用砂轮机或砂纸将明显影响平整度的突出部分打磨至符合平整度要求；1.4、施工要求：1.4.1、基面干净整洁、坚硬牢固、无杂物附着。1.4.2、平整度符合要求。2、涂刷界面砂浆：2.1、施工配比：界面砂浆：水=1：1；使用手电钻操作，边搅拌边加入粉料，直至达到使用要求。2.2、调配好的浆，最长放置3小时，超过3小时不能使用，已固化的砂浆不能使用。2.3、应事先对基层墙体浇水处理使墙体饱水面干，用滚刷或扫帚蘸取界面砂浆均匀涂刷于混凝土墙面上，不得漏刷。混凝土基层墙面必须采用界面砂浆拉毛处理。3、涂抹保温砂浆：3.1、施工配比：玻化微珠保温砂浆：清洁水=3：1；使用搅拌机操作，边搅拌边加入玻化微珠粉料，直至混合均匀充分。在保温砂浆的配制时，需专人专职搅拌，保证搅拌时间和加水量的准确。在施工现场搅拌质量可以根据其可操作性、抗滑坠性、膏料状态以及湿表密度等方法判断。过时及已固化的保温浆料严禁使用。3.2、玻化微珠砂浆在界面砂浆干燥固化后即可进行施工，涂抹保温层应采取多遍涂抹，至少不少于两遍涂抹，一遍施工厚度应控制在15㎜以内，每遍施工时应压实赶平，每层施工时间间隔不宜少于三天。3.3、最后一遍操作应达到保温厚度，并用刮杠压实、搓平。墙面、门窗口平整度应达到规范要求。3.4、保温层固化干燥后方可进行抗裂保护层施工。4、抗裂保护层施工4.1面砖饰面抗裂层施工施工前应认真检查保温层状况及抗裂砂浆、镀锌电焊网及塑料锚栓的准备情况。保温层施工完成干燥后，用手按不塌陷即可进行镀锌电焊网施工。用塑料锚栓将热镀锌电焊网与基层锚固，保证热镀锌电焊网平整。铺设镀锌电焊网主要是为了增强面层的荷载力和水平及垂直方向的抗拉强度。铺设时应根据结构尺寸裁切电焊网，分段进行铺设，按顺方向依次平整铺设，网与网之间的搭接长度为50-100㎜。电焊网应粘贴平顺，无皱褶，脱层及漏贴等缺陷。应做好系统在檐口、勒脚处的包边处理。装饰缝、门窗四角和阴阳角等处应做好局部加强网施工。根据标准要求锚入塑料锚固钉。镀锌电焊网设置完成后即可进行抗裂砂浆施工。试验数据表明：抗裂砂浆在满足强度指标的同时，还需突出柔韧性指标，由于普通水泥砂浆和各项指标远远达不到这些指标，易造成开裂、空鼓、渗漏现象。因此，普通水泥砂浆不能做为保温材料的保护层使用。抗裂砂浆是本系统中非常重要的一部分，发挥着承上启下的特殊功能，它将密度小、强度低不宜粘贴瓷砖的保温层过渡到具有相当强度和柔韧性的保护层上。抗裂砂浆的厚度对保温层的保护作用影响较大。保护层表面应用木砂板搓平搓实。一般施工抹灰5mm（将镀锌电焊网抹压住为宜），在1小时内用杠板找平，压光、压实，尤其边角处。面层砂浆终凝后应喷雾、浇水养护，保持表面湿润3d以上。4.2涂料饰面抗裂层施工4.2.1、施工前应认真检查保温层状况及抗裂砂浆与网格布的准备情况。4.2.2、在保温层表面抹抗裂砂浆，刮平，随即敷压耐碱玻纤网格布，抗裂砂浆抹压在网格布上。要求网格布竖向铺贴并全部压入抗裂砂浆中，将抗裂层抹到规定厚度后，刮平收光。4.2.3、网格布应粘贴平顺，无皱褶，脱层及漏贴等缺陷，不得有干贴现象，网格布之间应互相搭接，搭接宽度为≥50㎜。门窗口角处洞口边角应45°斜向加铺一道耐碱网格布，耐碱网格布尺寸宜为400mm×300mm，门窗洞口周边耐碱网格布应翻出墙面100mm。阴角网格布搭接宽度不小于100㎜，阳角处网...
