建筑工程项目策划书范文VIP免费

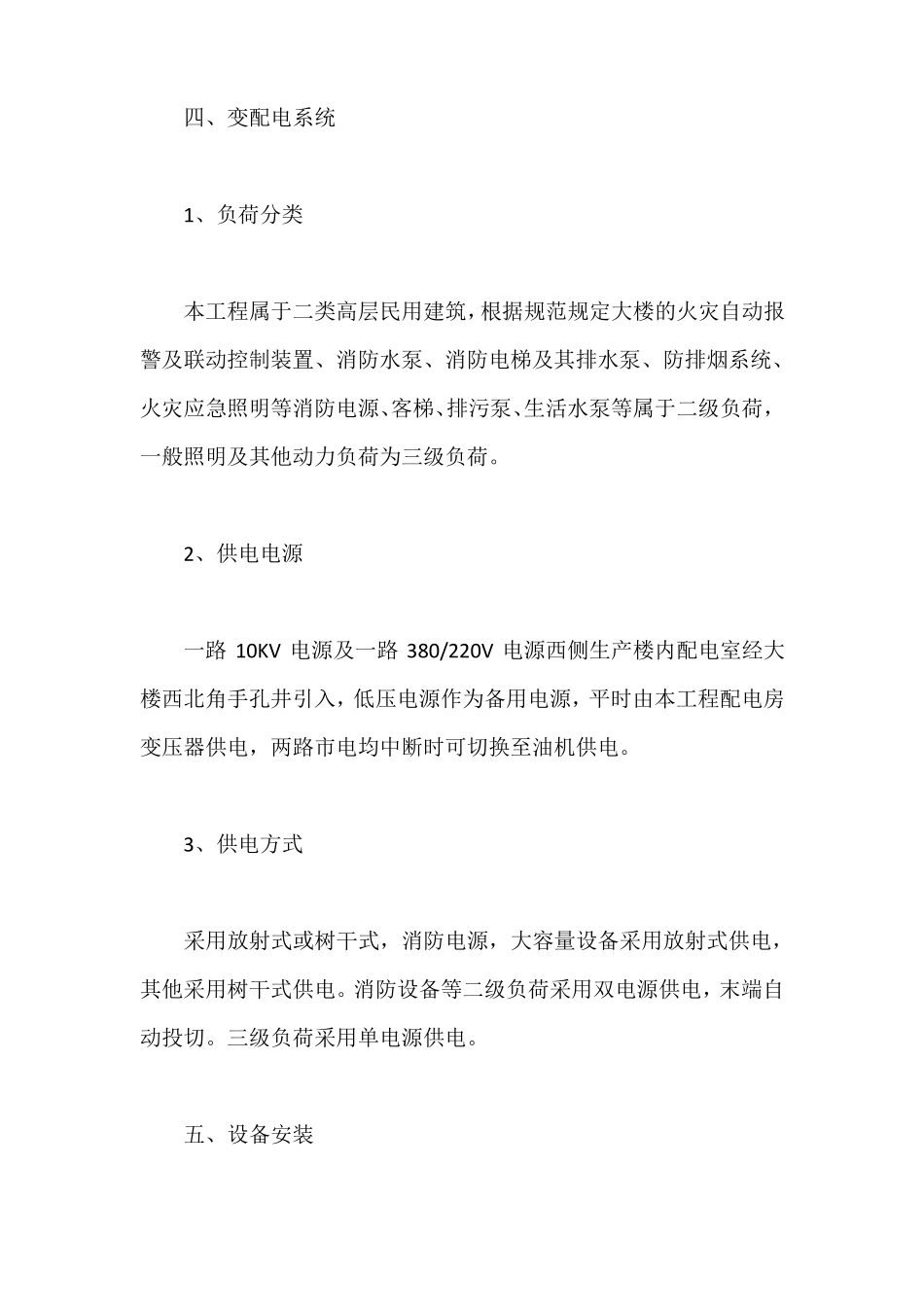

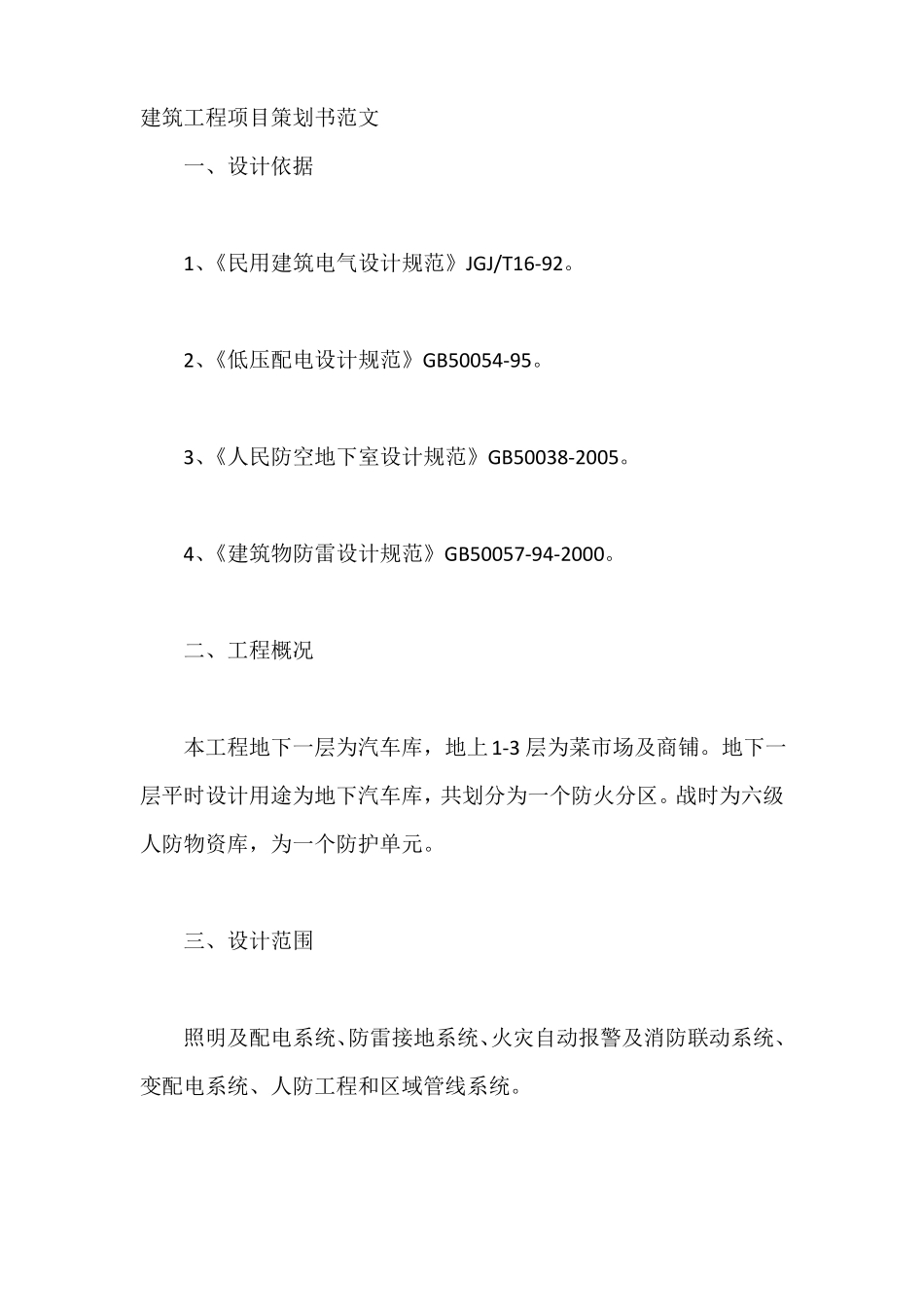

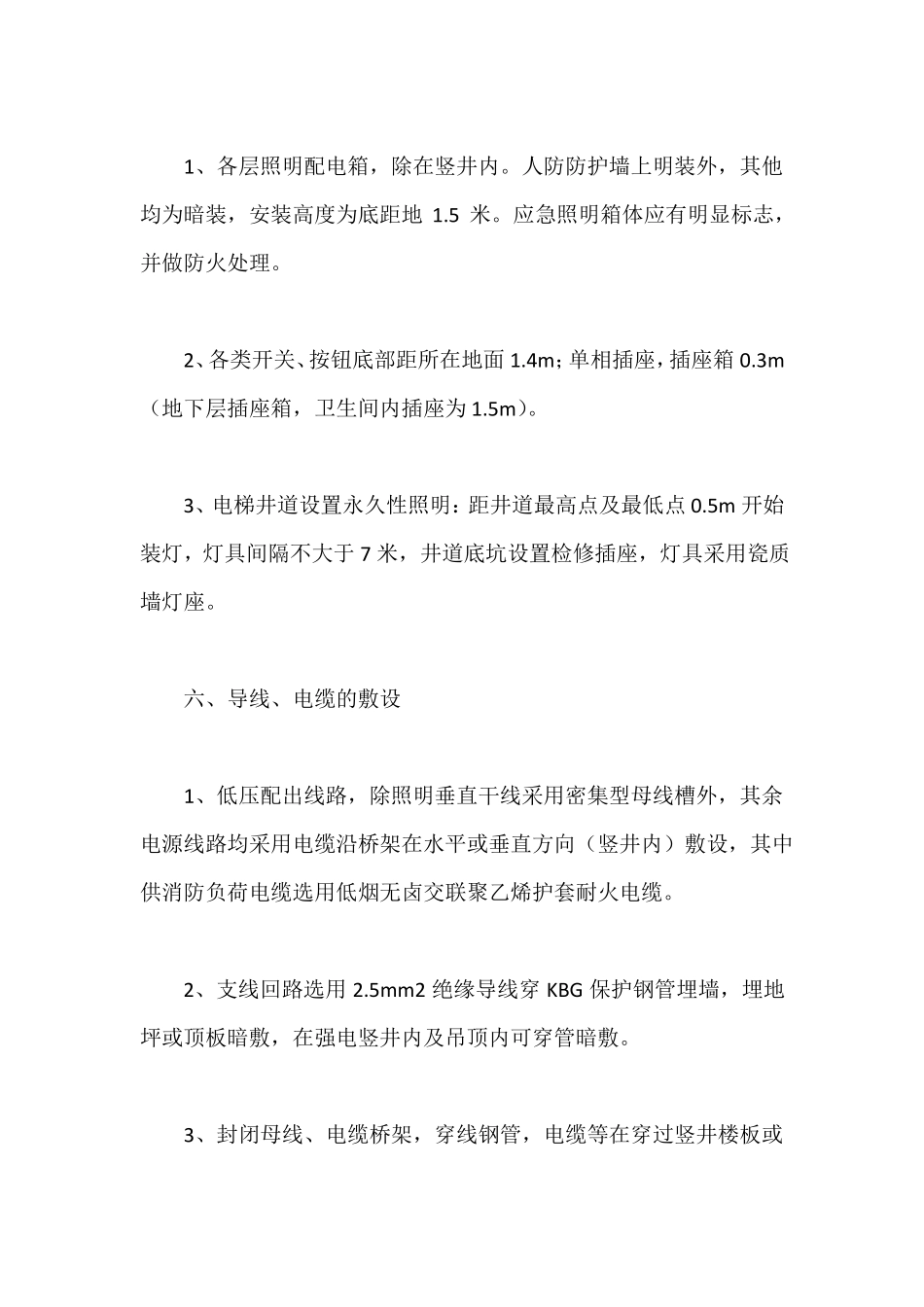

建筑工程项目策划书范文一、设计依据1、《民用建筑电气设计规范》JGJ/T16-92。2、《低压配电设计规范》GB50054-95。3、《人民防空地下室设计规范》GB50038-2005。4、《建筑物防雷设计规范》GB50057-94-2000。二、工程概况本工程地下一层为汽车库，地上1-3层为菜市场及商铺。地下一层平时设计用途为地下汽车库，共划分为一个防火分区。战时为六级人防物资库，为一个防护单元。三、设计范围照明及配电系统、防雷接地系统、火灾自动报警及消防联动系统、变配电系统、人防工程和区域管线系统。四、变配电系统1、负荷分类本工程属于二类高层民用建筑，根据规范规定大楼的火灾自动报警及联动控制装置、消防水泵、消防电梯及其排水泵、防排烟系统、火灾应急照明等消防电源、客梯、排污泵、生活水泵等属于二级负荷，一般照明及其他动力负荷为三级负荷。2、供电电源一路10KV电源及一路380/220V电源西侧生产楼内配电室经大楼西北角手孔井引入，低压电源作为备用电源，平时由本工程配电房变压器供电，两路市电均中断时可切换至油机供电。3、供电方式采用放射式或树干式，消防电源，大容量设备采用放射式供电，其他采用树干式供电。消防设备等二级负荷采用双电源供电，末端自动投切。三级负荷采用单电源供电。五、设备安装1、各层照明配电箱，除在竖井内。人防防护墙上明装外，其他均为暗装，安装高度为底距地1.5米。应急照明箱体应有明显标志，并做防火处理。2、各类开关、按钮底部距所在地面1.4m；单相插座，插座箱0.3m（地下层插座箱，卫生间内插座为1.5m）。3、电梯井道设置永久性照明：距井道最高点及最低点0.5m开始装灯，灯具间隔不大于7米，井道底坑设置检修插座，灯具采用瓷质墙灯座。六、导线、电缆的敷设1、低压配出线路，除照明垂直干线采用密集型母线槽外，其余电源线路均采用电缆沿桥架在水平或垂直方向（竖井内）敷设，其中供消防负荷电缆选用低烟无卤交联聚乙烯护套耐火电缆。2、支线回路选用2.5mm2绝缘导线穿KBG保护钢管埋墙，埋地坪或顶板暗敷，在强电竖井内及吊顶内可穿管暗敷。3、封闭母线、电缆桥架，穿线钢管，电缆等在穿过竖井楼板或墙壁时，应采用无机防火堵料作防火封堵。4、不同电压等级，用途的配电线路共线槽或桥架敷设时，中间必须集中报警控制。5、线路敷设：弱电井内垂直方向的+24V电源采用4mm2导线穿KBG保护钢管敷设，其他水平和垂直方向采用2.5mm2导线同其余信号线，电话线等均穿KBG管暗敷，在有吊顶的房间由接线盒引至探头的穿线保护管应明敷，层间垂直线路沿线槽在弱电竖井内明敷并通过接线端子箱过渡。明敷时KBG管表面应涂防火涂料，暗敷设于燃烧体结构内的穿线保护管其保护层厚度不小于3cm，弱电井内的管线敷设好后，应采用无机防火堵料将地坪孔封堵。七、接地与安全1、采用联合接地系统，低压为TN-S接地系统，接地电阻小于1欧。凡固定式设备的外露可导电部分，装置可导电部分均与PE线可靠连接。2、利用承台，地梁内主筋及基础筏板的上下层主筋作为MEB端子板，所有引入建筑物的金属管道，金属构件，电缆保护管等均应就近与之连通。3、从配电箱至插座接地孔，应单独敷设一根PE线。低于2.4米的灯具及I类灯具另加根PE线。4、金属桥架、线槽及其支架和引入的电缆、电线金属导管均需接地。金属桥架、线槽及其架长应有可靠的电气连接，且不小于两处与接地干线相连接。沿金属桥架、线槽通长敷设φ10镀锌圆钢将支架、桥架、线槽可靠连接。八、施工方法1、暗配钢管敷设1）施工条件暗管敷设时各层水平线和墙厚度线弹好，配合土建施工。现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图中尺寸位置配合土建施工。立管随墙配合施工。2）管路连接管径20mm及其以下钢管以及各种管径电线管，必须用开口套筒连接。管口锉光平整，接头应牢固紧密。盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔铁制盒、箱严禁用电焊开孔，气焊开孔，并应刷防锈漆。如用定型盒、箱，其敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。3）暗管敷设方法现浇混凝土楼板配管：先找灯位，弹出十字线，将盒固定后敷管，钢筋混凝土墙及楼板...
