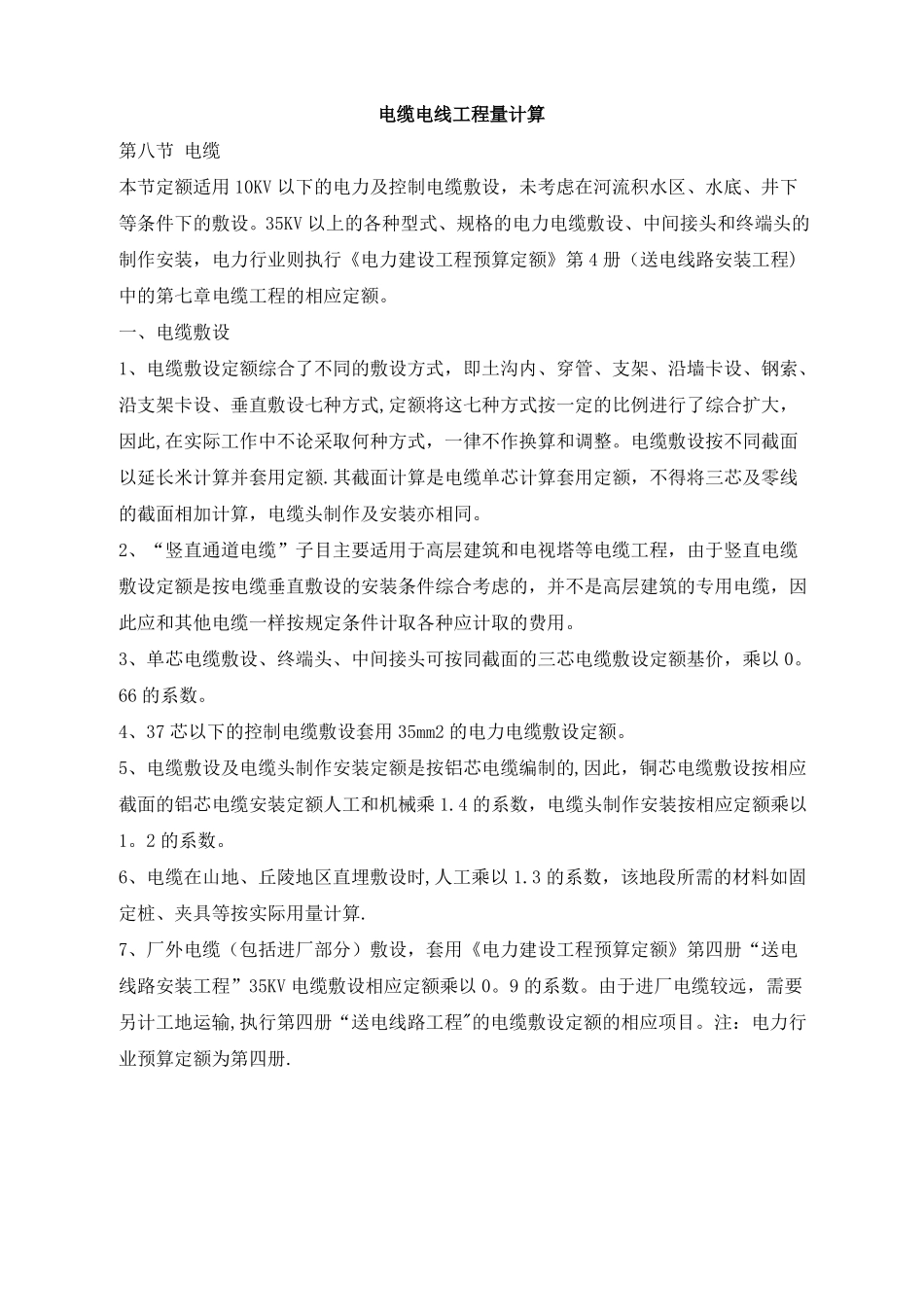

电缆电线工程量计算第八节电缆本节定额适用10KV以下的电力及控制电缆敷设，未考虑在河流积水区、水底、井下等条件下的敷设。35KV以上的各种型式、规格的电力电缆敷设、中间接头和终端头的制作安装，电力行业则执行《电力建设工程预算定额》第4册（送电线路安装工程)中的第七章电缆工程的相应定额。一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式,定额将这七种方式按一定的比例进行了综合扩大，因此,在实际工作中不论采取何种方式，一律不作换算和调整。电缆敷设按不同截面以延长米计算并套用定额.其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0。66的系数。4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的,因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1。2的系数。6、电缆在山地、丘陵地区直埋敷设时,人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算.7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0。9的系数。由于进厂电缆较远，需要另计工地运输,执行第四册“送电线路工程"的电缆敷设定额的相应项目。注：电力行业预算定额为第四册.8、电缆桥架、托盘、槽盒等,如现场制作时,应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程"中第十一章“附件安装"定额的相应项目。9、电缆防火用的设备及材料的安装,可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目.10、电缆敷设长度应根据敷设路径水平和垂直距离，另按表5规定增加附加长度.电缆附加长度表5单位：%,M序号项目名称123456789101112电缆敷设驰度、弯度、交叉电缆进入建筑物电缆进入沟内或吊架时引上余值变电所进线、出线电力电缆终端头电缆中间接头盒电缆进控制及保护屏高压开关柜及低压动力配电盘电缆至电动机厂用变压器车间动力箱电梯电缆与电缆架固定点预留长度2。5%2。0m1。5m1。5m1.5m2。0m高+宽2。0m0.5m3.0m1。5m说明按全长计算规程规定最小值规程规定最小值规程规定最小值检修余量两端各留,检修余量按盘面尺寸盘下进出线不包括接线盒至地坪间距离从地坪算起从地坪算起每处0。5m规范最小值11、电缆支架的接地线应执行室内接地母线安装定额.12、在带电运行的电缆沟敷设电缆，可以按本册定额说明十二第4条，即“安装与生产同时进行，增加费用按人工费10％执行”.二、电缆沟铺砂、盖砖及移动盖板人工开挖填电缆沟土石方可按表6计算表6单位:m3/m电缆根数1～2每增加一根每米沟长挖方量0。450。153注：①、两根以内的电缆沟,按上口宽0。6m，下口宽0。4m，深度按0。9m计算.②、每增加一根,其宽度增加0。17m。③、以上土方量系按埋深从自然地坪起算,如设计埋深超过0。9m时,多挖的土方量另行计算。2、在同一沟内，如有两种以上土质时,应分别不同土的类别按实计算,套用第四册“接地槽挖填土方”相应定额子目,沟面如有砼路面时，应套用第五册“开凿路面项目”定额子目。如遇有清理障碍物,排水及其他，则费用另行计算。3、电缆沟铺砂、盖或保护板,揭盖电缆沟盖板均以延长米计算并套用定额。盖板的揭盖是按每揭或每盖一次计算.三、电缆保护管埋设1、电缆在过铁路、公路等交叉处，穿过建筑物外墙至屏或箱处，均应事先埋设电缆保护管，然后电缆穿在管内,均以“10米”为单位套定额。2、电缆保护管长度，除按设计规定长度计算外,遇有下列情况，应按以下规定增加保护管长度。①横穿道路，按路基宽度两端各加2米；②垂直敷设管口距地面加2。5米；③穿过建...
