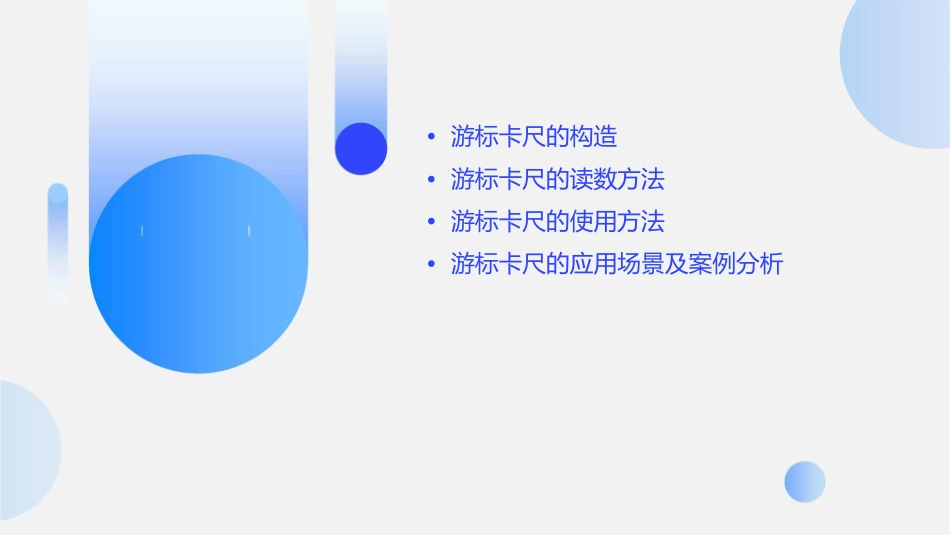

游卡尺的构造和数方法件•游标卡尺的构造•游标卡尺的读数方法•游标卡尺的使用方法•游标卡尺的应用场景及案例分析游标卡尺的结构游标卡尺主要由主尺、游标和测量爪（测脚）组成。主尺通常采用不锈钢或碳钢制成，用于确定测量长度的基础。游标通常与主尺固定在一起，并具有一个可移动的测量爪，用于与被测物体接触并测量其尺寸。游标卡尺的工作原理01游标卡尺的工作原理基于平行四边形原理，即当两个相邻的测量爪移动相同的距离时，它们之间的角度会发生改变。02当测量爪与被测物体接触时，测量爪之间的角度会根据物体的尺寸而改变，从而实现对物体尺寸的测量。游标卡尺的种类和特点根据测量爪的数量，游标卡尺可分为单爪式和双爪式两种。单爪式游标卡尺具有操作简单、双爪式游标卡尺具有测量范围大、精度高的特点，适用于测量较大或较复杂的物体。携带方便的特点，但只能测量较小的物体。游标卡尺的读数方式游标卡尺是一种直接测量工具，用于测量工件的尺寸和游标卡尺的读数方式是通过观察游标和主尺刻度来确定测量结果。厚度等。游标卡尺的读数方式分为两种：0.02mm和0.05mm读0.02mm读数方式的精度较高，适用于精密测量；0.05mm读数方式的精度较低，适用于粗略测量。数方式。游标卡尺的读数步骤010203读取主尺刻度读取游标刻度确定测量结果首先观察主尺上的刻度，确定工件的大致尺寸。将游标移动到与主尺刻度相对应的位置，观察游标上的刻度，确定工件的细微尺寸。将主尺刻度和游标刻度相加，得到工件的测量结果。游标卡尺的读数注意事项01020304游标卡尺使用前应先检查零点是否正确，若不正确需进行调整。使用游标卡尺时，应轻拿轻放，避免损坏游标和主尺刻度。测量时，应使用合适的力道按压游标，使其与主尺刻度贴合紧密。读取游标刻度时，应确保视线与刻度垂直，以避免视觉误差。游标卡尺的使用步骤01020304步骤一步骤二步骤三步骤四打开游标卡尺，将游标卡尺的量爪打开到测量范围。将工件放置在量爪之间，使工件与量爪贴合紧密。关闭游标卡尺的量爪，固定住读取游标卡尺的测量值。工件。游标卡尺的使用技巧技巧一01使用前应将游标卡尺擦拭干净，检查量爪是否灵活，有无磨损情况。技巧二0203在测量工件时，应使用均匀的力度，使量爪与工件贴合紧密，保证测量精度。技巧三在读取测量值时，应保证视线与刻度线垂直，避免读数误差。游标卡尺的使用注意事项注意事项一注意事项二注意事项三在使用过程中，应避免剧烈震动和撞击游标卡尺。在测量过程中，应避免使用过大的力量，防止损坏量爪和影响测量精度。在读取测量值时，应保证视线与刻度线垂直，避免读数误差。游标卡尺在工业中的应用场景汽车维修汽车维修过程中，游标卡尺用于测量汽缸、活塞环、刹车片等部件的尺寸，以确保其与标准尺寸相符。机械制造游标卡尺被广泛应用于机械制造领域的测量和质量控制，用于测量零件的尺寸、孔径、厚度等。电子行业在电子行业，游标卡尺用于测量电路板、连接器等精细部件的尺寸，以确保其与设计要求一致。游标卡尺在科研中的应用场景材料科学在材料科学领域，游标卡尺用于测量薄膜、纳米材料等微小样品的厚度和尺寸，以研究其物理和化学性质。生物学在生物学领域，游标卡尺用于测量细胞、组织等样本的尺寸和厚度，以进行形态学分析和疾病诊断。天文学在天文学领域，游标卡尺用于测量星球、星系的距离和大小，以研究宇宙的结构和演化。游标卡尺在医疗中的应用场景康复治疗在康复治疗中，游标卡尺用于测量关节活动度、肌肉力量等指标，以评估患者的康复进展。手术导航在手术导航系统中，游标卡尺用于测量病变部位的大小、位置等信息，以帮助医生制定精确的手术方案。医学研究在医学研究中，游标卡尺用于测量病理切片、细胞等样本的尺寸和形态，以进行疾病诊断和药物筛选。游标卡尺使用案例分析案例一某机械制造企业使用游标卡尺测量零件尺寸时，发现一批轴套的直径存在0.01mm的偏差，及时采取措施避免了生产线的批量故障。案例二某科研机构在使用游标卡尺测量纳米材料时，由于操作不当导致测量结果误差较大，经过仔细校准和规范操作后，得到了准确的测量数据。THANKYOU
