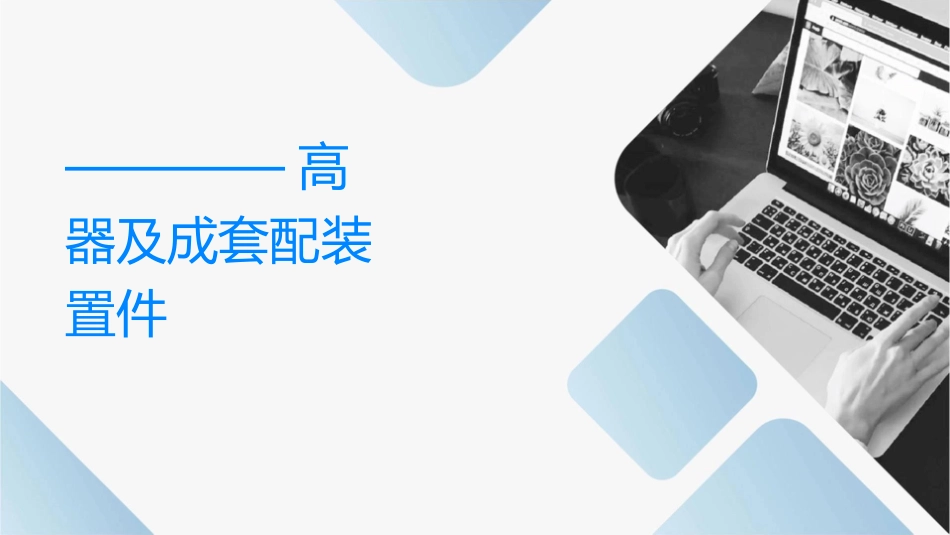

进网电工————高压电器及成套配电装置课件VIP免费

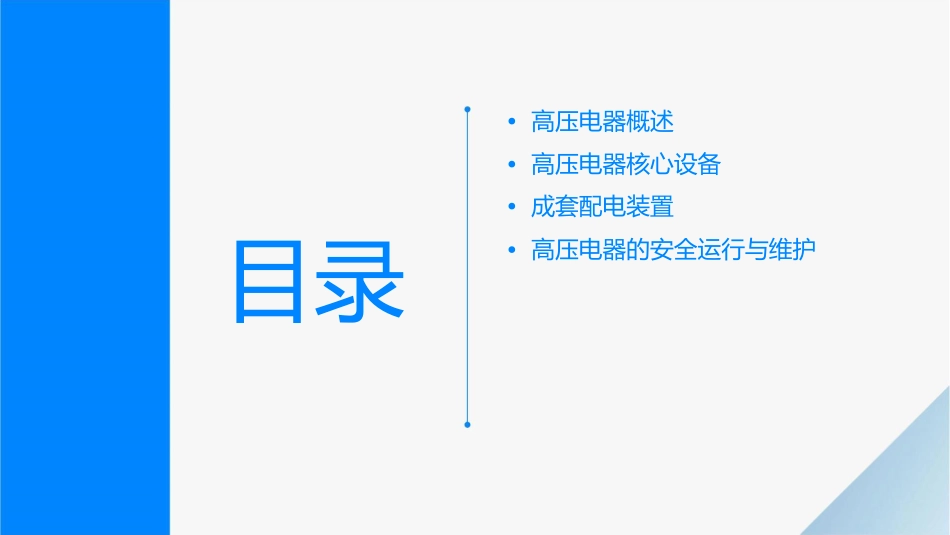

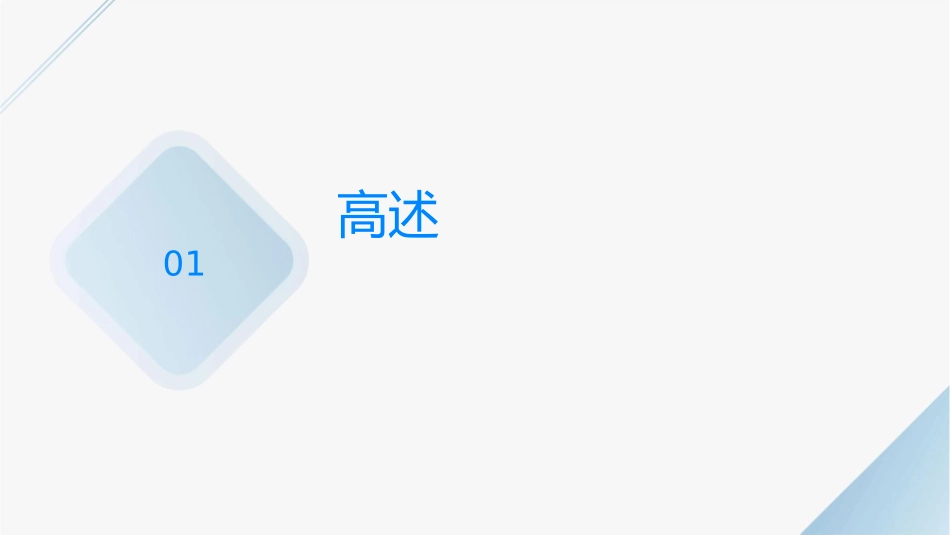

————高器及成套配装置件•高压电器概述•高压电器核心设备•成套配电装置•高压电器的安全运行与维护目录高述01高压电器的定义与分类定义高压电器是指用于电力系统中的，额定电压在1kV及以上的电器设备。分类高压电器可分为开关设备（如断路器、隔离开关等）、保护设备（如熔断器、避雷器等）、测量设备（如电压互感器、电流互感器等）和补偿设备（如电容器、电抗器等）等几大类。高压电器在电力系统中的作用控制和保护高压电器可用于电力系统的控制和保护，如断路器可用于电路的通断控制，熔断器可用于过电流保护等。测量和调节高压电器也可用于电力系统的参数测量和调节，如电压互感器可用于测量电压，电容器可用于调节系统的无功功率等。电气隔离和安全防护高压电器还可提供电气隔离，保障人员和设备的安全，如隔离开关可用于隔离电源，避雷器可用于防止雷电对系统的侵害。高压电器发展历程与趋势发展历程高压电器经历了从油浸式到SF6气体绝缘，再到固体绝缘的发展历程，设备性能不断提升，体积逐渐小型化。发展趋势随着电力电子技术的发展，高压电器将逐渐实现智能化、网络化。例如，断路器已经实现了无油化、无气化、自能式等技术革新，未来还将融合电力电子技术，发展出更为高效、可靠的智能断路器。同时，随着全球对环境问题的日益重视，环保型、低碳型的高压电器也将成为未来发展的重要趋势。高心02断路器010203定义与功能工作原理类型与分类断路器是一种能够在电路发生过载或短路时自动切断电流的保护设备，广泛应用于高压电力系统中。采用电磁、热或电子式脱扣机构，监测电流异常并切断电路，确保电力系统的安全运行。根据灭弧介质和操作方式的不同，断路器可分为油浸式、SF6、真空等多种类型。隔离开关定义与功能工作原理使用注意事项隔离开关是一种用于隔离电源与负载的高压电器，确保在设备维修或更换时工作人员的安全。通过手动或电动操作，使触头分合，达到隔离电源的目的。在操作隔离开关时，应确保电路处于断开状态，避免因带载操作而产生的电弧和电流冲击。负荷开关工作原理采用机械或电动操作方式，通过触头的分合实现电路的通断控制。定义与功能负荷开关是一种具有简单灭弧装置的高压电器，用于接通和断开负载电流。与断路器的区别负荷开关主要用于正常负载电流的通断，而断路器则用于异常电流的保护。两者在结构和功能上存在一定差异。成套配装置03成套配电装置概述定义成套配电装置是按照一定主接线要求，将一次设备、二次设备组装为一体的配电设备。它广泛应用于电力系统中的发电、输电和配电环节，是电力系统中的重要组成部分。分类成套配电装置根据电压等级、用途、结构形式等因素可分为多种类型，如高压开关柜、低压配电柜、环网柜等。功能成套配电装置的主要功能包括控制、保护、测量、计量等，确保电力系统的安全、稳定、经济运行。高压开关柜定义01高压开关柜是电力系统中的一种重要成套设备，主要用于关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关设备。结构02高压开关柜一般由断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器等一次设备，以及继电保护装置、测量仪表、操作机构等二次设备组成。应用03高压开关柜广泛应用于电力系统中的发电厂、变电站、配电所等场所，对电力系统的安全稳定运行发挥着重要作用。环网柜与箱式变电站环网柜环网柜是一种用于环网供电的成套设备，它具有结构简单、体积小、价格低等优点。环网柜一般采用负荷开关或真空接触器作为主开关，配以熔断器或继电保护装置作为保护元件，实现对电力系统的控制和保护。箱式变电站箱式变电站是一种将高压受电、变压器降压、低压配电等功能集成在一个箱体内的成套设备。它具有占地面积小、安装方便、运行可靠等优点。箱式变电站一般适用于城市配电网、工业园区、住宅小区等场所，为电力系统的末端用户提供电能供应。高器的安运行与04高压电器的绝缘配合与过电压保护绝缘配合高压电器的绝缘配合是指电器在各种工作电压下，其绝缘材料能够保证长期安全运行，并具有足够的耐电压能力。绝缘材料的选择和结构设...
