给水泵站选型课件VIP免费

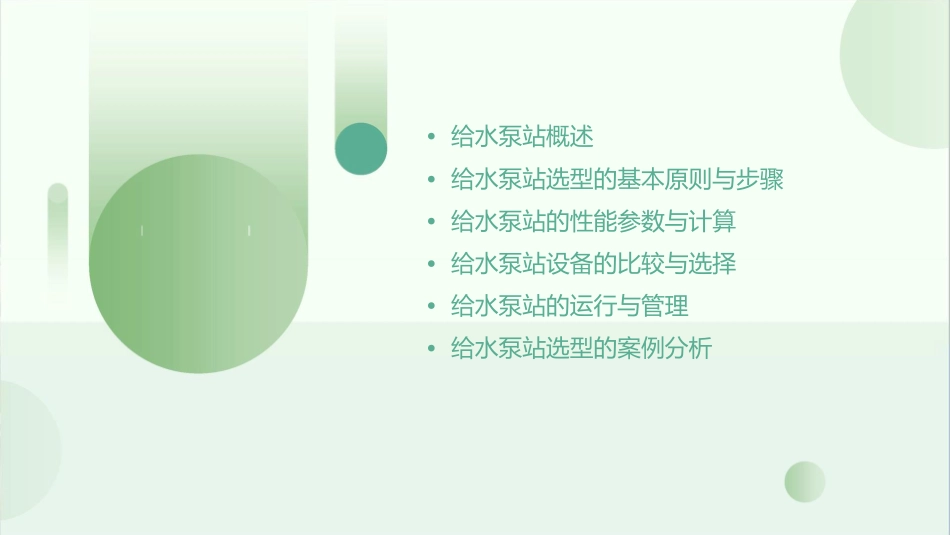

给水泵站选型课件•给水泵站概述•给水泵站选型的基本原则与步骤•给水泵站的性能参数与计算•给水泵站设备的比较与选择•给水泵站的运行与管理•给水泵站选型的案例分析01给水泵站概述给水泵站的定义与作用定义给水泵站是给水系统中的重要组成部分，主要负责将原水从水源地输送至水厂，并经过处理后供给用户。作用给水泵站在整个给水系统中起着至关重要的作用，它保证了水源的可靠供应，满足了用户对水量和水质的需求。给水泵站的分类与特点分类根据不同的分类标准，给水泵站可以分为多种类型，如按驱动方式可分为电动泵站和柴油机泵站；按用途可分为取水泵站、送水泵站和加压泵站等。特点不同类型的给水泵站具有不同的特点和使用范围，如电动泵站运行成本较低，适用于大规模供水；而柴油机泵站则具有较高的可靠性和灵活性，适用于应急供水或水源地水位波动较大的情况。给水泵站的发展历程与趋势发展历程给水泵站的发展经历了多个阶段，从最初的简单抽取原水到现代化的自动控制和智能监测，其技术和设备不断更新换代。趋势未来给水泵站的发展将更加注重节能减排、自动化和智能化，同时也会更加注重环境保护和水资源的可持续利用。此外，随着物联网和大数据技术的应用，给水泵站的运营和管理也将更加高效和智能化。02给水泵站选型的基本原则与步骤选型的基本原则技术先进性经济合理性环境友好性易于维护选择技术成熟、性能先进的给水泵站设备，确保长期稳定运行。在满足性能要求的前提下，选择价格合理、运行费用低的设备。考虑设备运行对环境的影响，优先选择低噪音、低能耗的设备。选择易于安装、调试、操作和维修的设备，降低运营成本。选型的步骤01020304需求分析方案设计方案评估确定最优方案明确给水泵站的功能需求和参根据需求分析，制定多个设备选型方案。对各方案进行技术、经济、环境等方面的综合评估。根据评估结果，确定最优的设备选型方案。数要求。选型的影响因素水源条件地形地质条件水源的水质、水位、水温等条件影响给水泵站的取水方式及设备选择。地形的高低、地质的稳固性等条件影响给水泵站的土建设计和设备安装。供电条件运行管理条件供电的稳定性、可靠性以及电源质量对给水泵站的运行有重要影响。运行管理的自动化程度、人员素质等条件影响设备的操作和维护。03给水泵站的性能参数与计算流量与扬程流量水泵在单位时间内输送的液体的体积或质量，通常用体积流量qv表示，单位为m³/s或m³/h；用质量流量qm表示，单位为t/h。扬程水泵对单位重量液体所做的功，也就是水泵对单位重量液体所做的功，也就是水泵所提供的有效能量，单位是m。功率与效率功率分为输入功率和输出功率。输入功率是指泵消耗的功率，即原动机传给泵的功率；输出功率是指泵的有效功率，即单位时间内泵所输送的液体从泵中获得的功率。效率指泵的有效功率和轴功率之比，它是衡量泵性能的一个重要指标。效率越高，泵的性能越好。汽蚀余量与吸程汽蚀余量指泵入口处液体所具有的总势能，单位为J。汽蚀余量越大，泵的吸程越大。吸程指在标准吸入条件下，允许吸上真空的最大高度，即泵的吸入口和吸入贮罐液面之间的垂直距离。泵的串联与并联串联指两台或多台水泵首尾相连，共同向一个管道输送液体的方式。串联的特点是总扬程等于各水泵扬程之和，总流量等于各水泵流量之和。并联指两台或多台水泵并排安装在一条管道上，同时向一个管道输送液体的方式。并联的特点是总扬程等于各水泵扬程，总流量等于各水泵流量之和。04给水泵站设备的比较与选择离心泵与往复泵的比较与选择离心泵利用叶轮旋转产生的离心力来输送液体。优点是流量大、扬程较低、结构简单、价格便宜，适用于大流量、中低扬程的场合。缺点是效率相对较低，对输送液体的性质有一定的要求。往复泵利用活塞在缸体内往复运动来输送液体。优点是扬程较高、效率较高、对输送液体的性质适应性较强，适用于高扬程、小流量的场合。缺点是流量不太稳定，结构较复杂，价格相对较高。泵的驱动方式的比较与选择电驱动01利用电动机驱动泵的运转。优点是控制方便、可靠性高、环保，适用于各种规模的给水泵站。缺点是能耗较高，特别是在高扬程、大流量...
