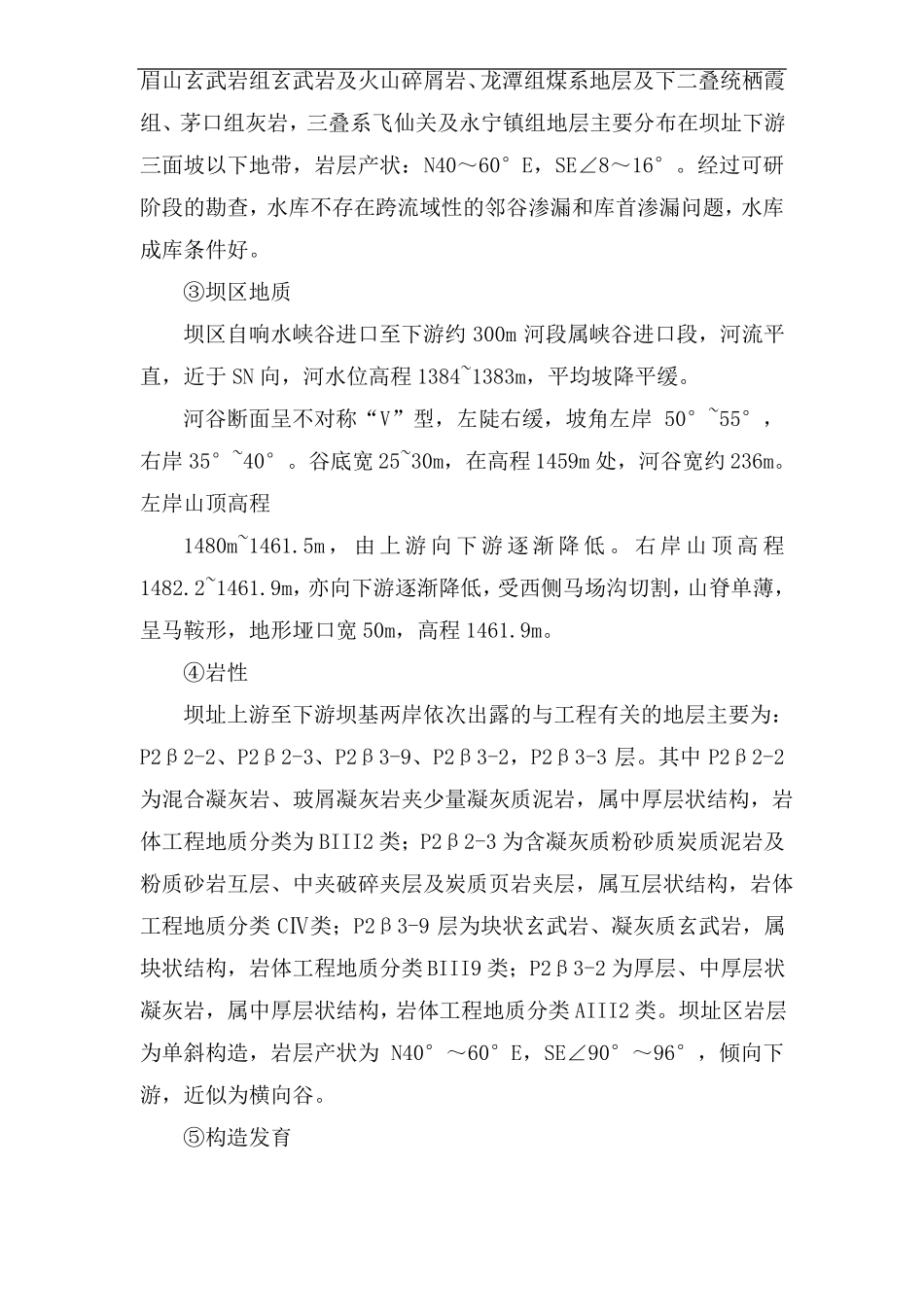

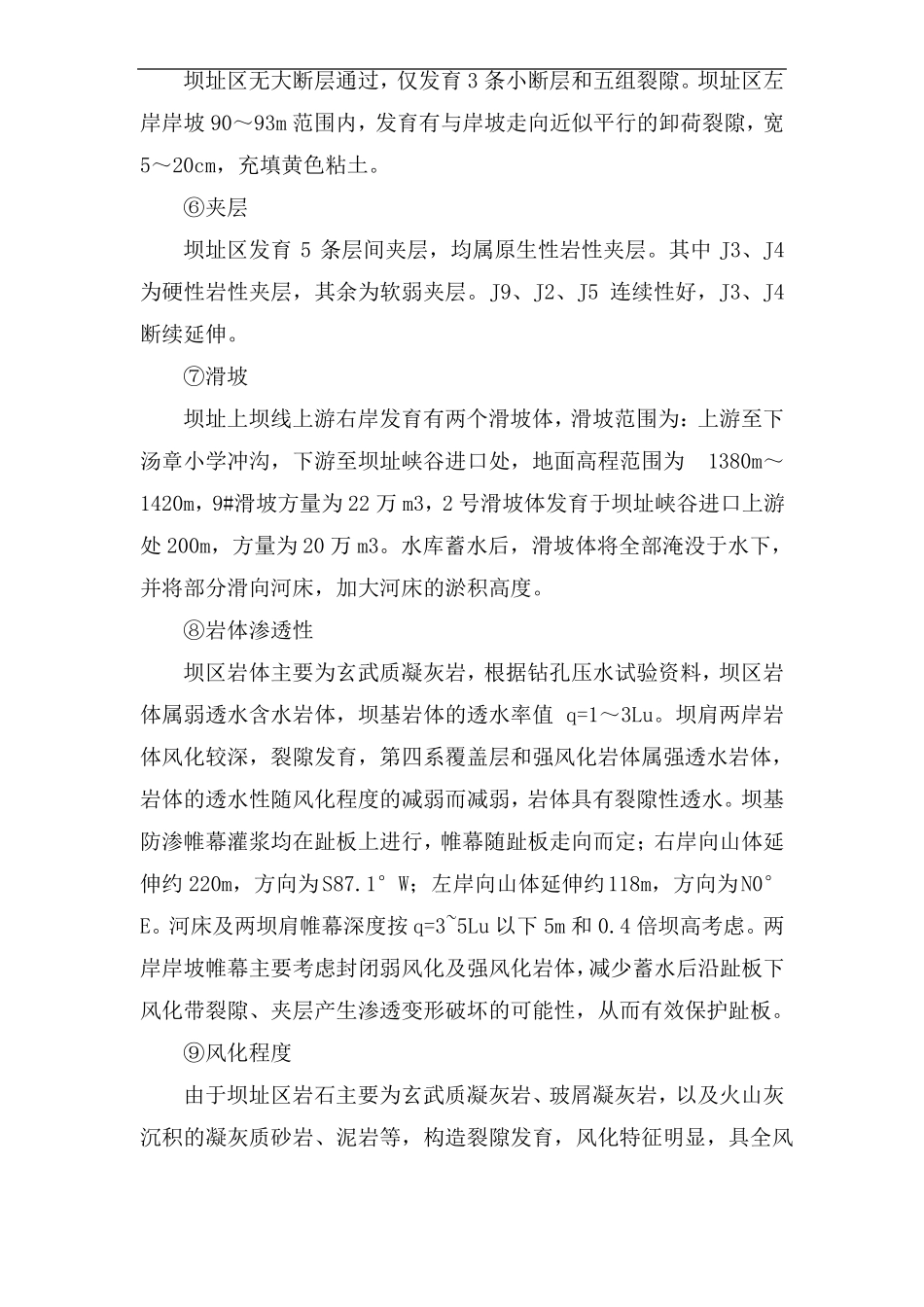

大坝工程施工1大坝坝基开挖与支护（1）土石方工程开挖施工范围①左、右岸坝顶以上部分开挖；②左、右坝肩开挖；③坝基开挖。④右坝肩1464m高程平台抗滑桩开挖；⑤左坝肩灌浆廊道开挖。响水水库面板堆石坝土石方开挖主要工程量表序号12345项目1463.45m高程以上1400.00~1463.45m高程1400.00m高程以下1464m高程抗滑桩灌浆廊道（2）工程地质描述①区域地质工程区地处扬子准地台之上扬子台褶带—弥勒－师宗陷褶断束。库区构造稳定性较好，根据《中国地震烈度参数区划图》（GB18306-2001），可确定本工程基本地震烈度为VI度。②水库地质水库区地处黔西高原南向广西丘陵过度的斜坡地带，可溶岩与玄武岩分布的溶蚀和侵蚀低中山地貌。库区出露石炭系、二叠系、三叠系、第四系地层。第四系覆盖层在库区广泛分布，其次为上二叠统峨工程量（万14．1130．334．920．620．26）备注土石方开挖总量为49.36万m3。右岸左岸坝肩眉山玄武岩组玄武岩及火山碎屑岩、龙潭组煤系地层及下二叠统栖霞组、茅口组灰岩，三叠系飞仙关及永宁镇组地层主要分布在坝址下游三面坡以下地带，岩层产状：N40～60°E，SE∠8～16°。经过可研阶段的勘查，水库不存在跨流域性的邻谷渗漏和库首渗漏问题，水库成库条件好。③坝区地质坝区自响水峡谷进口至下游约300m河段属峡谷进口段，河流平直，近于SN向，河水位高程1384~1383m，平均坡降平缓。河谷断面呈不对称“V”型，左陡右缓，坡角左岸50°~55°，右岸35°~40°。谷底宽25~30m，在高程1459m处，河谷宽约236m。左岸山顶高程1480m~1461.5m，由上游向下游逐渐降低。右岸山顶高程1482.2~1461.9m，亦向下游逐渐降低，受西侧马场沟切割，山脊单薄，呈马鞍形，地形垭口宽50m，高程1461.9m。④岩性坝址上游至下游坝基两岸依次出露的与工程有关的地层主要为：P2β2-2、P2β2-3、P2β3-9、P2β3-2，P2β3-3层。其中P2β2-2为混合凝灰岩、玻屑凝灰岩夹少量凝灰质泥岩，属中厚层状结构，岩体工程地质分类为BIII2类；P2β2-3为含凝灰质粉砂质炭质泥岩及粉质砂岩互层、中夹破碎夹层及炭质页岩夹层，属互层状结构，岩体工程地质分类CⅣ类；P2β3-9层为块状玄武岩、凝灰质玄武岩，属块状结构，岩体工程地质分类BIII9类；P2β3-2为厚层、中厚层状凝灰岩，属中厚层状结构，岩体工程地质分类AIII2类。坝址区岩层为单斜构造，岩层产状为N40°～60°E，SE∠90°～96°，倾向下游，近似为横向谷。⑤构造发育坝址区无大断层通过，仅发育3条小断层和五组裂隙。坝址区左岸岸坡90～93m范围内，发育有与岸坡走向近似平行的卸荷裂隙，宽5～20cm，充填黄色粘土。⑥夹层坝址区发育5条层间夹层，均属原生性岩性夹层。其中J3、J4为硬性岩性夹层，其余为软弱夹层。J9、J2、J5连续性好，J3、J4断续延伸。⑦滑坡坝址上坝线上游右岸发育有两个滑坡体，滑坡范围为：上游至下汤章小学冲沟，下游至坝址峡谷进口处，地面高程范围为1380m～1420m，9#滑坡方量为22万m3，2号滑坡体发育于坝址峡谷进口上游处200m，方量为20万m3。水库蓄水后，滑坡体将全部淹没于水下，并将部分滑向河床，加大河床的淤积高度。⑧岩体渗透性坝区岩体主要为玄武质凝灰岩，根据钻孔压水试验资料，坝区岩体属弱透水含水岩体，坝基岩体的透水率值q=1～3Lu。坝肩两岸岩体风化较深，裂隙发育，第四系覆盖层和强风化岩体属强透水岩体，岩体的透水性随风化程度的减弱而减弱，岩体具有裂隙性透水。坝基防渗帷幕灌浆均在趾板上进行，帷幕随趾板走向而定；右岸向山体延伸约220m，方向为S87.1°W；左岸向山体延伸约118m，方向为N0°E。河床及两坝肩帷幕深度按q=3~5Lu以下5m和0.4倍坝高考虑。两岸岸坡帷幕主要考虑封闭弱风化及强风化岩体，减少蓄水后沿趾板下风化带裂隙、夹层产生渗透变形破坏的可能性，从而有效保护趾板。⑨风化程度由于坝址区岩石主要为玄武质凝灰岩、玻屑凝灰岩，以及火山灰沉积的凝灰质砂岩、泥岩等，构造裂隙发育，风化特征明显，具全风化、强风化、弱风化至微新岩体的风化特征。两岸强风化水平深度4～21m，弱风化水平深度12～35m，河床铅直风化深度5～10m。坝址区裂隙、断层；夹层产状；坝址区岩体风化深度见以下各表地震烈度：...
