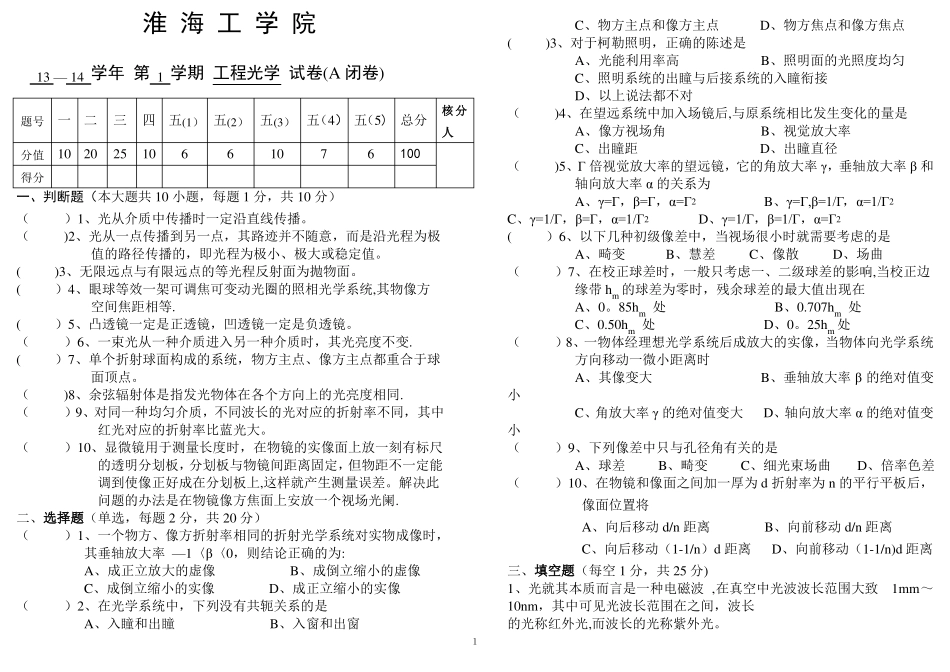

淮海工学院13—14学年第1学期工程光学试卷(A闭卷)题号一二三四五五核分(1）(2）五(3）五（4）五（5)总分人分值10202510661076100得分一、判断题（本大题共10小题，每题1分，共10分）（）1、光从介质中传播时一定沿直线传播。（)2、光从一点传播到另一点，其路迹并不随意，而是沿光程为极值的路径传播的，即光程为极小、极大或稳定值。()3、无限远点与有限远点的等光程反射面为抛物面。(）4、眼球等效一架可调焦可变动光圈的照相光学系统,其物像方空间焦距相等.(）5、凸透镜一定是正透镜，凹透镜一定是负透镜。（）6、一束光从一种介质进入另一种介质时，其光亮度不变.(）7、单个折射球面构成的系统，物方主点、像方主点都重合于球面顶点。（)8、余弦辐射体是指发光物体在各个方向上的光亮度相同.（）9、对同一种均匀介质，不同波长的光对应的折射率不同，其中红光对应的折射率比蓝光大。（）10、显微镜用于测量长度时，在物镜的实像面上放一刻有标尺的透明分划板，分划板与物镜间距离固定，但物距不一定能调到使像正好成在分划板上,这样就产生测量误差。解决此问题的办法是在物镜像方焦面上安放一个视场光阑.二、选择题（单选，每题2分，共20分）（）1、一个物方、像方折射率相同的折射光学系统对实物成像时，其垂轴放大率—1〈β〈0，则结论正确的为:A、成正立放大的虚像B、成倒立缩小的虚像C、成倒立缩小的实像D、成正立缩小的实像（）2、在光学系统中，下列没有共轭关系的是A、入瞳和出瞳B、入窗和出窗１C、物方主点和像方主点D、物方焦点和像方焦点()3、对于柯勒照明，正确的陈述是A、光能利用率高B、照明面的光照度均匀C、照明系统的出瞳与后接系统的入瞳衔接D、以上说法都不对（)4、在望远系统中加入场镜后,与原系统相比发生变化的量是A、像方视场角B、视觉放大率C、出瞳距D、出瞳直径（)5、Γ倍视觉放大率的望远镜，它的角放大率γ，垂轴放大率β和轴向放大率α的关系为A、γ=Γ，β=Γ，α=Γ2B、γ=Γ,β=1/Γ，α=1/Γ2C、γ=1/Γ，β=Γ，α=1/Γ2D、γ=1/Γ，β=1/Γ，α=Γ2(）6、以下几种初级像差中，当视场很小时就需要考虑的是A、畸变B、慧差C、像散D、场曲（）7、在校正球差时，一般只考虑一、二级球差的影响,当校正边缘带hm的球差为零时，残余球差的最大值出现在A、0。85hm处B、0.707hm处C、0.50hm处D、0。25hm处（）8、一物体经理想光学系统后成放大的实像，当物体向光学系统方向移动一微小距离时A、其像变大B、垂轴放大率β的绝对值变小C、角放大率γ的绝对值变大D、轴向放大率α的绝对值变小（）9、下列像差中只与孔径角有关的是A、球差B、畸变C、细光束场曲D、倍率色差（）10、在物镜和像面之间加一厚为d折射率为n的平行平板后，像面位置将A、向后移动d/n距离B、向前移动d/n距离C、向后移动（1-1/n）d距离D、向前移动（1-1/n)d距离三、填空题（每空1分，共25分)1、光就其本质而言是一种电磁波,在真空中光波波长范围大致1mm～10nm，其中可见光波长范围在之间，波长的光称红外光,而波长的光称紫外光。2、如图所示为两个透明介质的分界面∑,折射率分别为n=1、n`=1.5，试导出一对有限远共轭点成完善成像的单个折射面∑的面形方程。3、节点是角放大率等于+1的一对共轭点，若理想光学系统的物方像方焦距分别为f和f`，则以焦点为原点的节点位置xJ=,x`J`=。4、光楔顶角为α折射率为n，当两光楔主截面平行,两楔角方向相同、相反和反向相同时，出射光线方向如何？其偏向角δa=，δb=,δc=。5、孔径光阑经前面光学系统成的像叫，经后面光学系统成的像叫.视场光阑经前面光学系统成的像叫,经后面光学系统成的像叫。6、望远系统中，若孔径光阑位于物镜像方焦面上称，可用来准确测；若孔径光阑位于物镜物方焦面上，称,可用来准确测。7、一面积为1cm2的余弦平面辐射体，光通量为100lm,则光亮度L=，平面法向光强度IN=,光出射度M=。与平面余弦辐射体正对方向有一平面物，两平面平行相距1m，中心在同一法线轴上，平面物面积10cm2，则平面物上光照度E=。8、对于单个折射球面,有三个特殊物点位置不产生球差，他们是（1)，（2），（3），称齐明点.9、照相机照相认为物在无限远，胶...
