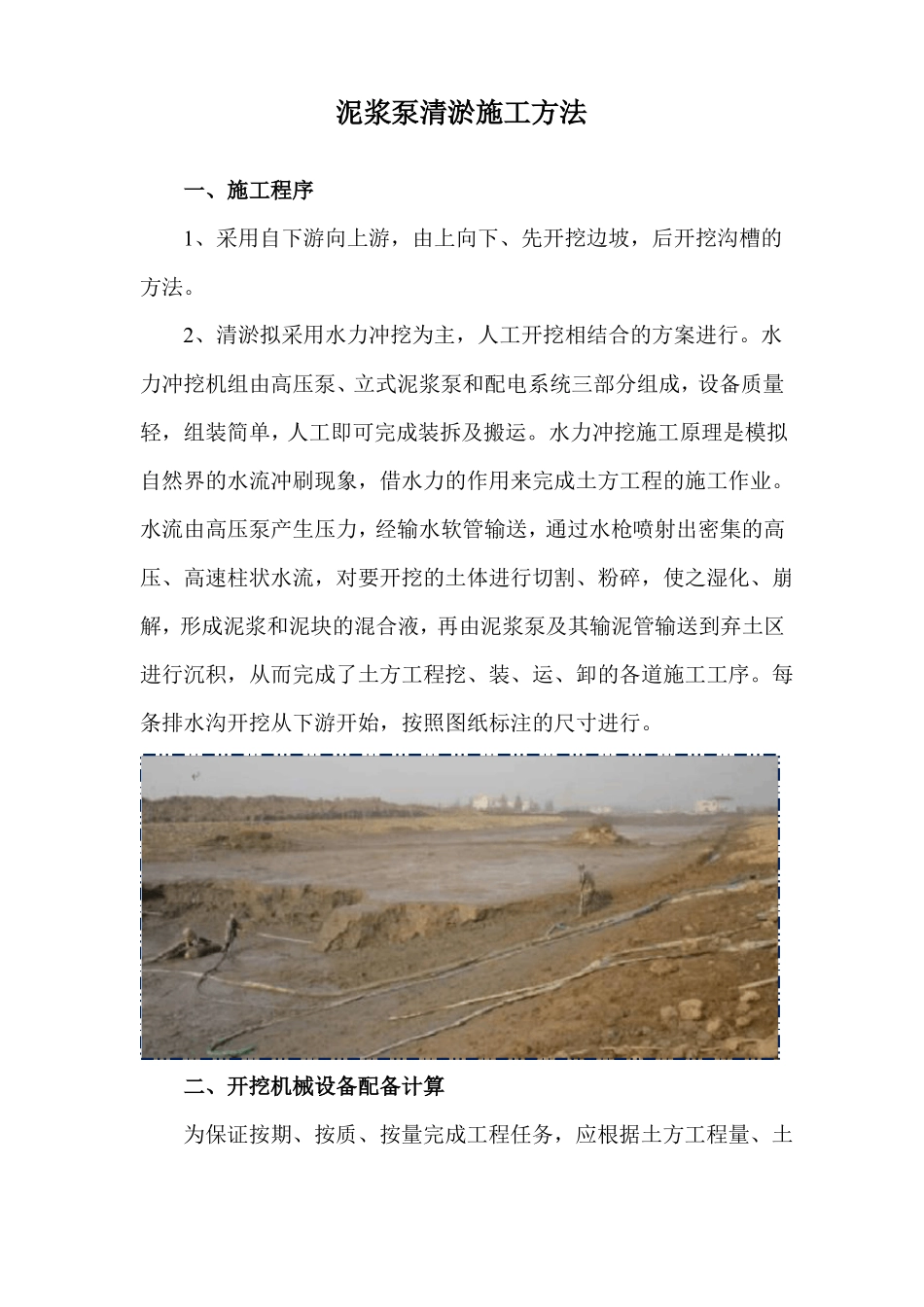

泥浆泵清淤施工方法_第1页
1/6

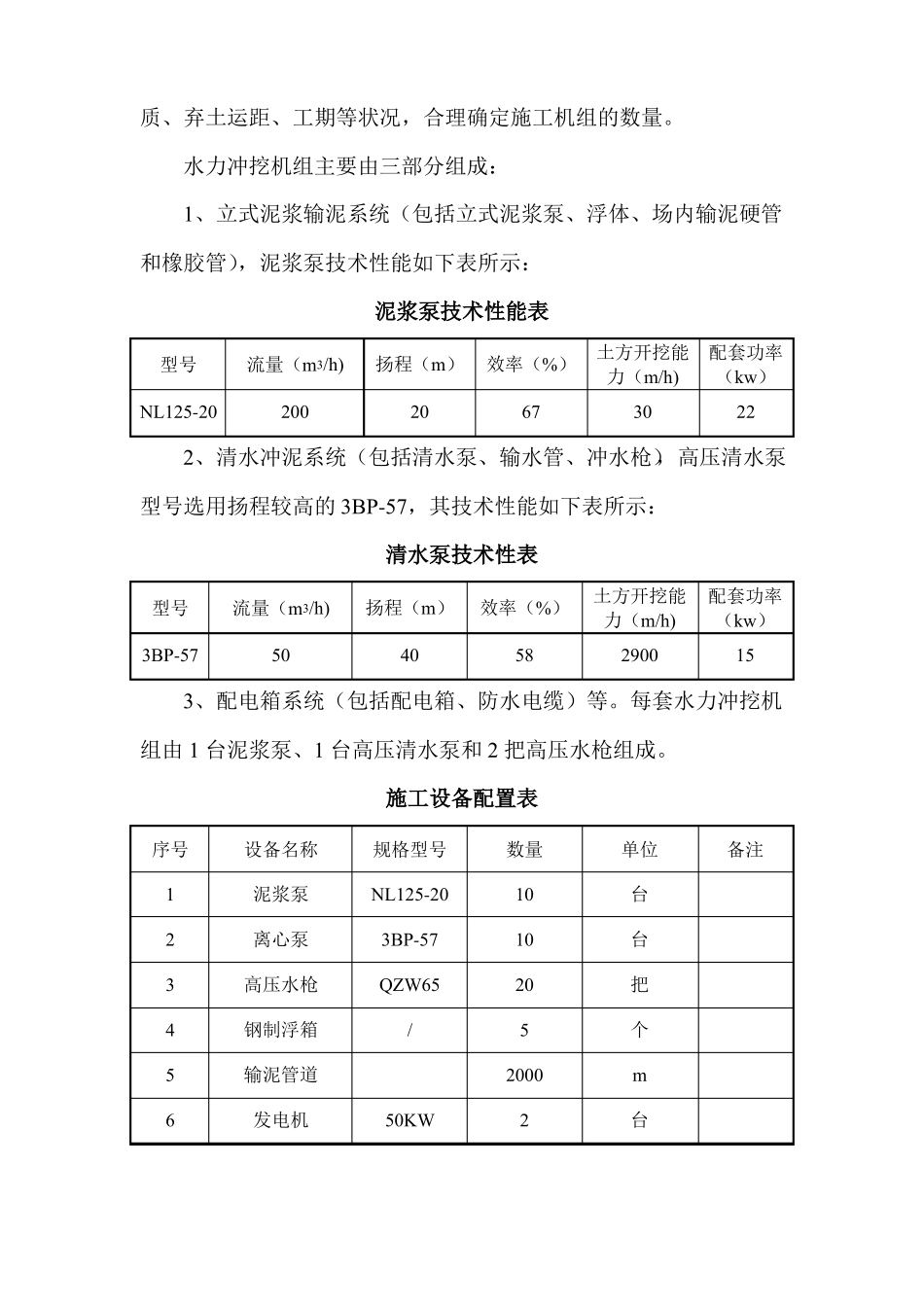

泥浆泵清淤施工方法_第2页
2/6

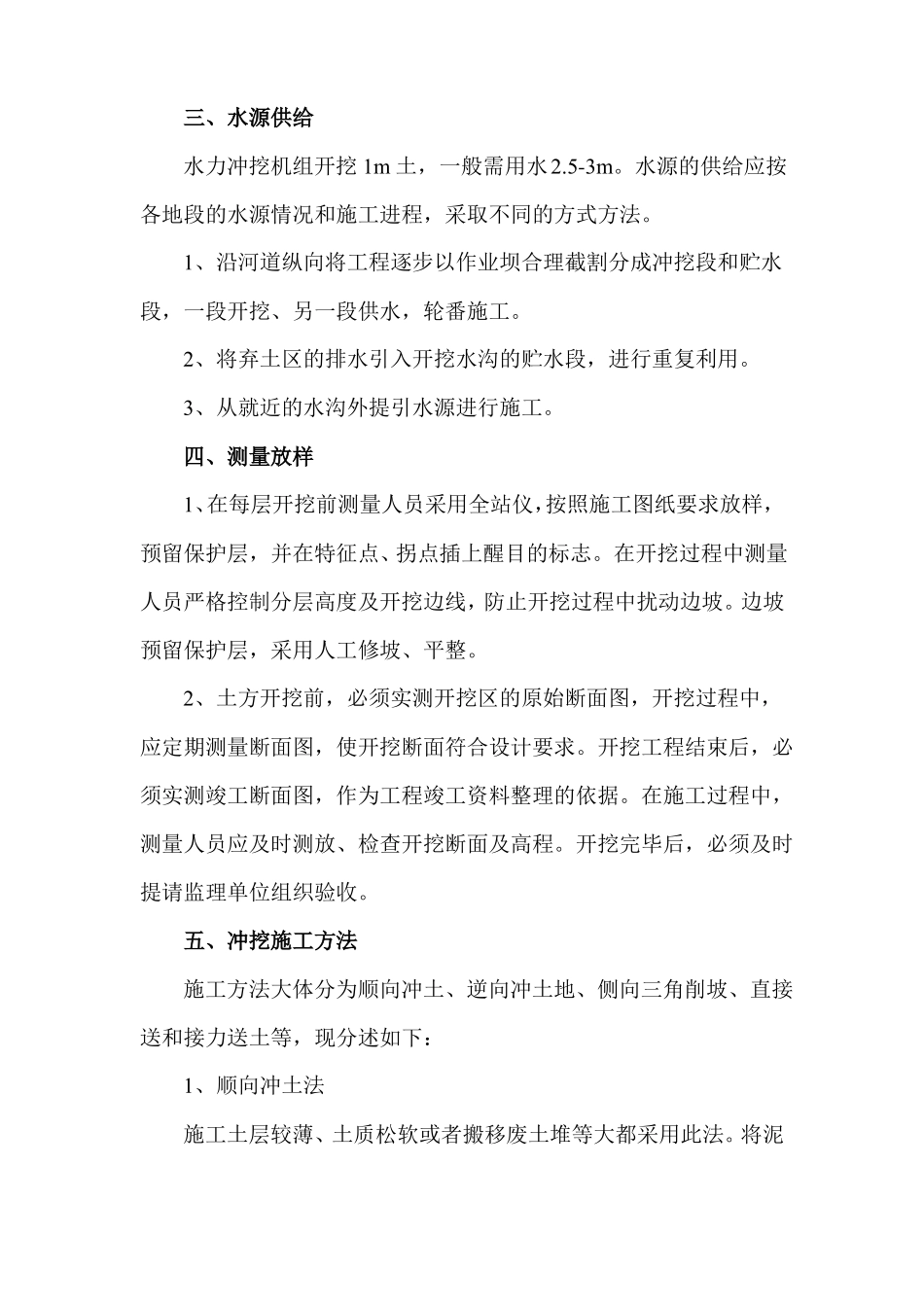

泥浆泵清淤施工方法_第3页
3/6
泥浆泵清淤施工方法一、施工程序1、采用自下游向上游,由上向下、先开挖边坡,后开挖沟槽的方法。2、清淤拟采用水力冲挖为主,人工开挖相结合的方案进行。水力冲挖机组由高压泵、立式泥浆泵和配电系统三部分组成,设备质量轻,组装简单,人工即可完成装拆及搬运。水力冲挖施工原理是模拟自然界的水流冲刷现象,借水力的作用来完成土方工程的施工作业。水流由高压泵产生压力,经输水软管输送,通过水枪喷射出密集的高压、高速柱状水流,对要开挖的土体进行切割、粉碎,使之湿化、崩解,形成泥浆和泥块的混合液,再由泥浆泵及其输泥管输送到弃土区进行沉积,从而完成了土方工程挖、装、运、卸的各道施工工序。每条排水沟开挖从下游开始,按照图纸标注的尺寸进行。二、开挖机械设备配备计算为保证按期、按质、按量完成工程任务,应根据土方工程量、土质、弃土运距、工期等状况,合理确定施工机组的数量。水力冲挖机组主要由三部分组成:1、立式泥浆输泥系统(包括立式泥浆泵、浮体、场内输泥硬管和橡胶管),泥浆泵技术性能如下表所示:泥浆泵技术性能表型号NL125-20流量(m3/h)200扬程(m)效率(%)2067土方开挖能力(m/h)30配套功率(kw)222、清水冲泥系统(包括清水泵、输水管、冲水枪),高压清水泵型号选用扬程较高的3BP-57,其技术性能如下表所示:清水泵技术性表型号3BP-57流量(m3/h)50扬程(m)40效率(%)58土方开挖能力(m/h)2900配套功率(kw)153、配电箱系统(包括配电箱、防水电缆)等。每套水力冲挖机组由1台泥浆泵、1台高压清水泵和2把高压水枪组成。施工设备配置表序号123456设备名称泥浆泵离心泵高压水枪钢制浮箱输泥管道发电机规格型号NL125-203BP-57QZW65/50KW数量101020520002单位台台把个m台备注三、水源供给水力冲挖机组开挖1m土,一般需用水2.5-3m。水源的供给应按各地段的水源情况和施工进程,采取不同的方式方法。1、沿河道纵向将工程逐步以作业坝合理截割分成冲挖段和贮水段,一段开挖、另一段供水,轮番施工。2、将弃土区的排水引入开挖水沟的贮水段,进行重复利用。3、从就近的水沟外提引水源进行施工。四、测量放样1、在每层开挖前测量人员采用全站仪,按照施工图纸要求放样,预留保护层,并在特征点、拐点插上醒目的标志。在开挖过程中测量人员严格控制分层高度及开挖边线,防止开挖过程中扰动边坡。边坡预留保护层,采用人工修坡、平整。2、土方开挖前,必须实测开挖区的原始断面图,开挖过程中,应定期测量断面图,使开挖断面符合设计要求。开挖工程结束后,必须实测竣工断面图,作为工程竣工资料整理的依据。在施工过程中,测量人员应及时测放、检查开挖断面及高程。开挖完毕后,必须及时提请监理单位组织验收。五、冲挖施工方法施工方法大体分为顺向冲土、逆向冲土地、侧向三角削坡、直接送和接力送土等,现分述如下:1、顺向冲土法施工土层较薄、土质松软或者搬移废土堆等大都采用此法。将泥浆泵置于土下方,水枪对着泥浆泵方向冲刷土体。泥浆和土块的混合物借助水力和水流的作用,顺向流入泥浆泵吸运到弃泥地点。2、逆向冲土法施工土层较厚,平地开河挖塘一般采用此法。在开挖断面的中间或一侧安置泥浆泵,接好电源和输泥管道后,用水枪在泥浆泵周围冲塘,边冲边向四周扩展,当泥浆泵浮体下降到预定深度(2米左右),这时泥浆泵周围的塘已扩展到直径5米以上,再进行水平横向挖土,持水枪者背对泥浆泵面对土体,用水枪冲刷土体底部,使之自然崩塌破碎,移动水枪再进行加工切割粉碎,在水的作用下,拌和成泥浆和土块的混合物,借住水流作用由泥浆泵吸运到弃泥地点。这种方法泥浆浓度大,工效高。但在施工中要注意安全,人和机要距工作面的挖土高度一倍以上,以免土体崩塌时砸伤人和机组。3、侧向三角削坡法持水枪贴近坡面冲击三角土体,逐渐推进,一次成形。此法适用于松软土质坡面开挖,能有效地控制坡面不倒。4、直接送土和接力送土法在排泥距离不超过250米、扬程(即排高)不超过5米时,一般一次直接送土,泥浆泵直接将泥浆吸运到泥场地。如需要将废土送到较运的地方,直接送土无法满足要求时,可采取接力送土方法。就是在第一台输泥管道的出口...
