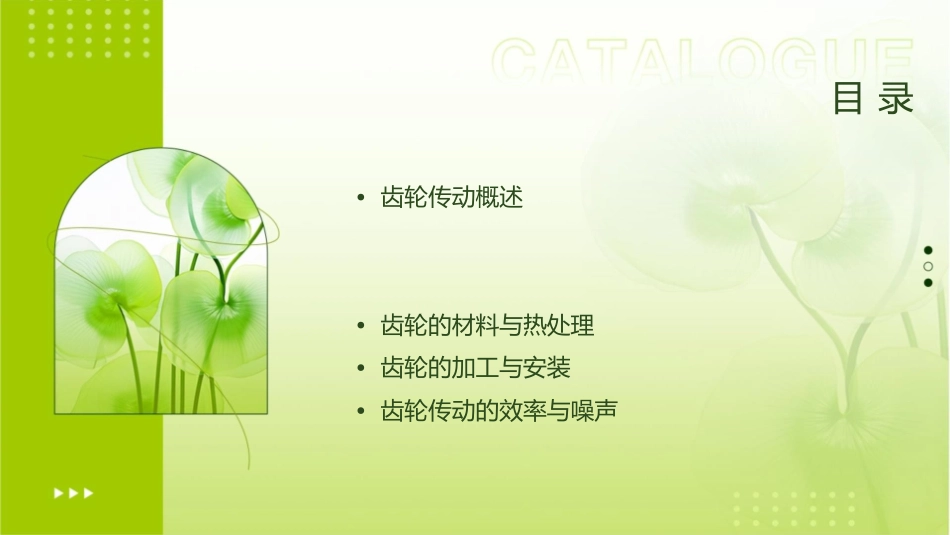

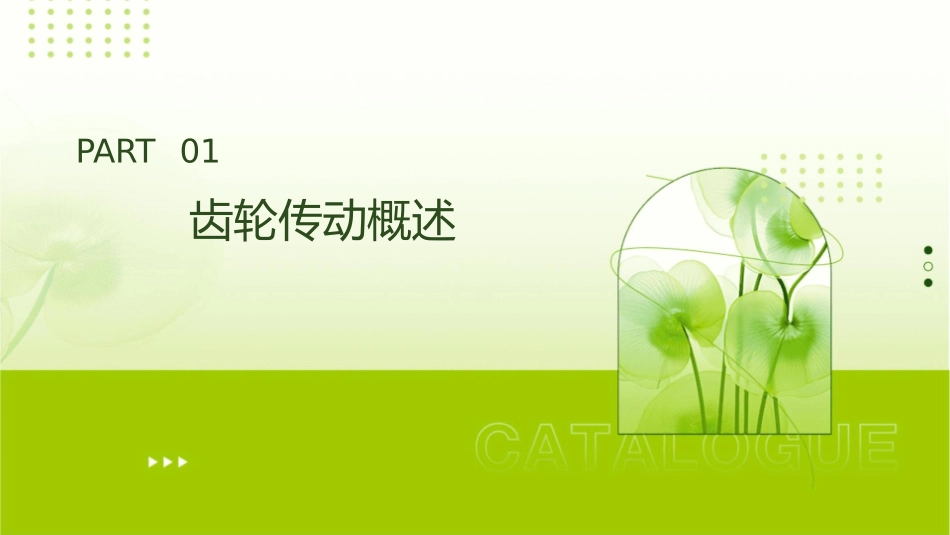

齿轮传动复习资料课件目录•齿轮传动概述•齿轮的材料与热处理•齿轮的加工与安装•齿轮传动的效率与噪声PART01齿轮传动概述齿轮传动的定义与原理定义齿轮传动是一种通过两个或多个齿轮之间的相互作用，实现动力和运动传递的机械传动方式。原理利用齿轮之间的齿廓啮合，实现扭矩和功率的传递。当主动齿轮旋转时，通过齿廓的啮合作用，使从动齿轮按照相反的方向的旋转。齿轮传动的分类按传动轴的空间相对位置分类：平面齿轮传动和空间齿轮传动。按齿面硬度分类：软齿面齿轮传动和硬齿面齿轮传动。按工作条件分类：开式齿轮传动和闭式齿轮传动。齿轮传动的特点效率高工作可靠齿轮传动效率高，可实现高速、大功率、高精度传动。齿轮传动工作可靠，使用寿命长，维护简单。结构紧凑制造成本高齿轮传动结构紧凑，占用空间小，有利于实现设备的紧凑化。齿轮传动的制造成本较高，对于一些特殊的工作环境和工况条件，需要采用特殊的材料和工艺。PART02齿轮的几何参数齿数总结词齿数是齿轮的基本参数，表示齿轮轮齿的数量。详细描述齿数是齿轮设计和制造中的重要参数，它决定了齿轮的传动比和传动能力。在标准直齿轮中，齿数是一个整数，并且不同模数的齿轮有不同的齿数范围。模数总结词模数是决定齿轮尺寸和强度的参数，表示齿轮轮齿大小的标准数值。详细描述模数是齿轮设计和制造中的关键参数，它决定了齿轮的尺寸和承载能力。模数的大小直接影响到齿轮的传动效率、传动平稳性和使用寿命。压力角总结词压力角是决定齿轮传动性能的重要参数，表示作用在轮齿上的力与轮齿平面法线之间的夹角。详细描述压力角的大小对齿轮的传动效率、传动平稳性和承载能力都有影响。通常情况下，较小的压力角可以获得更好的传动性能，但也会导致齿轮尺寸增大。齿顶高系数和顶隙系数总结词齿顶高系数和顶隙系数是影响齿轮几何尺寸的参数，其中齿顶高系数表示齿顶高度与模数之间的比例关系，顶隙系数表示顶隙与模数之间的比例关系。详细描述齿顶高系数和顶隙系数的大小会影响到齿轮的几何尺寸和传动性能。在标准齿轮中，齿顶高系数和顶隙系数都有固定的值，但在某些特定情况下，可以通过调整这些参数来优化齿轮的传动性能。PART03齿轮的强度计算齿轮的失效形式齿面磨损齿面疲劳胶合塑性变形由于摩擦，齿面材料逐渐损失，导致齿轮变薄，最终断裂。在循环应力作用下，齿面产生裂纹并扩展，最终导致断裂。高温下，齿面间的油膜破裂，导致齿面材料粘结在一起，影响传动。在重载或高温下，齿面材料发生屈服，产生不可逆的变形。齿轮的强度计算准则010203弯曲强度接触强度耐磨损强度计算齿轮在弯曲应力下的强度，确保齿轮不会因过载而弯曲断裂。计算齿轮在接触应力下的强度，确保齿轮不会因过载而胶合或疲劳断裂。评估齿轮的耐磨性，确保齿轮在使用寿命内不会因磨损而失效。齿轮的载荷系数使用系数考虑齿轮在实际使用中可能遇到的额外应力，如冲击、突然加载等。动态系数考虑齿轮在传动过程中的动态效应，如振动、传动不平稳等。工况系数考虑齿轮在不同工作环境下可能遇到的特殊情况，如高温、低温、潮湿等。齿轮的许用应力根据齿轮的强度计算准则和载荷系数，计算齿轮的许用应力。010203许用应力需要考虑材料的机械性能、工作温度、润滑条件等因素。根据许用应力，评估齿轮是否满足强度要求，并据此进行优化设计或采取其他措施。PART04齿轮的材料与热处理齿轮材料的选择碳钢铸钢具有良好的韧性和强度，适用于低速、重载和耐磨的齿轮。具有较高的强度和耐磨性，适用于中等载荷和中等速度的齿轮。铸铁合金钢具有较低的摩擦系数和良好的耐磨性，适用于轻载和低速的齿轮。具有高强度、高耐磨性和耐疲劳性，适用于高速、重载和精密传动的齿轮。齿轮的热处理方法淬火回火通过快速冷却提高齿轮的硬度和耐磨通过缓慢冷却降低齿轮的脆性，提高韧性和抗疲劳性能。性。正火渗碳通过均匀加热使齿轮内部组织结构均通过渗入碳原子提高齿轮表面的硬度匀化，提高机械性能。和耐磨性。齿轮材料的力学性能硬度韧性齿轮材料的硬度决定了其耐磨性和接触疲劳强度。齿轮材料的韧性决定了其抗冲击和抗断裂的能力。强度耐疲劳性齿轮材料的强度...
