FTC外墙保温工程施工方案VIP专享VIP免费

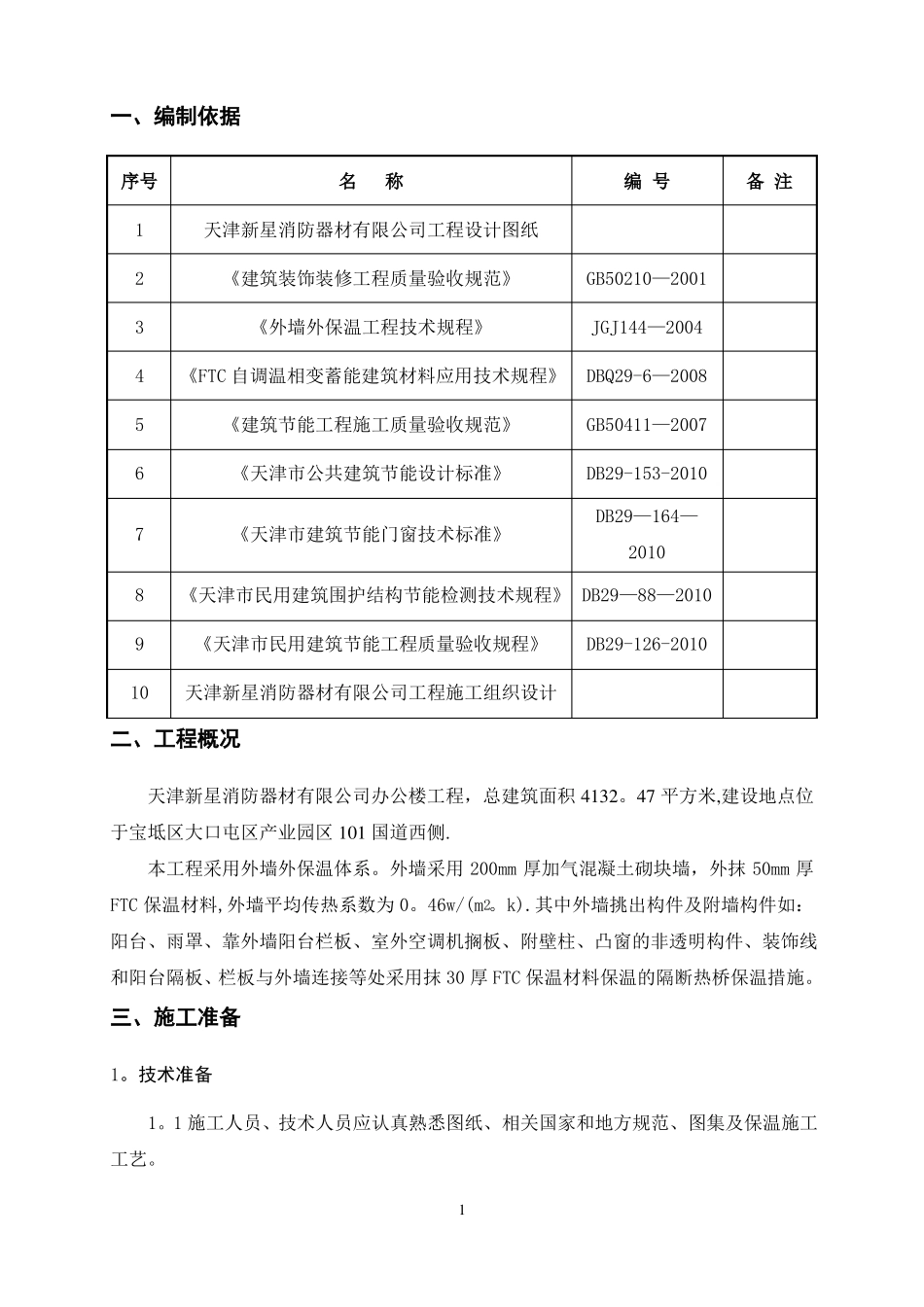

一、编制依据序号12345678910名称天津新星消防器材有限公司工程设计图纸《建筑装饰装修工程质量验收规范》《外墙外保温工程技术规程》编号GB50210—2001JGJ144—2004备注《FTC自调温相变蓄能建筑材料应用技术规程》DBQ29-6—2008《建筑节能工程施工质量验收规范》《天津市公共建筑节能设计标准》《天津市建筑节能门窗技术标准》GB50411—2007DB29-153-2010DB29—164—2010《天津市民用建筑围护结构节能检测技术规程》DB29—88—2010《天津市民用建筑节能工程质量验收规程》天津新星消防器材有限公司工程施工组织设计DB29-126-2010二、工程概况天津新星消防器材有限公司办公楼工程，总建筑面积4132。47平方米,建设地点位于宝坻区大口屯区产业园区101国道西侧.本工程采用外墙外保温体系。外墙采用200mm厚加气混凝土砌块墙，外抹50mm厚FTC保温材料,外墙平均传热系数为0。46w/(m2。k).其中外墙挑出构件及附墙构件如：阳台、雨罩、靠外墙阳台栏板、室外空调机搁板、附壁柱、凸窗的非透明构件、装饰线和阳台隔板、栏板与外墙连接等处采用抹30厚FTC保温材料保温的隔断热桥保温措施。三、施工准备1。技术准备1。1施工人员、技术人员应认真熟悉图纸、相关国家和地方规范、图集及保温施工工艺。11.2施工前认真查阅施工图纸,在图纸会审的基础上争取将施工中可能碰到的难题在施工前解决.提前分析确定施工中的难点及需要着重注意的部分，把各节点构造做法绘制成详细节点大样图，做到目标明确，重点突出。1。3施工前工长应对操作人员进行详细的技术交底及安全交底,并做好进场培训.2。材料准备FTC保温材料:名称FTC保温材料其他辅助材料：材料名称规格及要求φ0.93mm,网孔25.4mm×镀锌钢丝网25。4mm,热镀锌电焊网，抗拉力及镀锌层质量合格规格：A8mm＊8cm;单个锚塑料锚栓栓抗拉承载力不小于0.30KN，单个锚栓对系统传热增加值≤0.004W/m2·K耐碱型玻璃纤维网格布3.机具准备机具名称电动搅拌器电锤钢丝刷常用抹灰工具及抹灰机具用途搅拌粘结剂锚固件钻孔清理墙面抹FTC保温材料4×4mm，且＞160g/m2备注项目干密度(kg/m3）抗压强度（kpa）压剪粘接强度（kpa）软化系数导热系数（w/m·k）线性收缩率燃烧性能性能指标≤500kg/m3抗压强度≥200Kpa粘接强度≥50Kpa≥0。5导热系数≤0.030W/m·k≤0。30％A级备注2的专用检测工具4.保温基层检查验收(1）墙面基层已按要求清理干净，脚手眼、临时孔洞己堵好，窗台、窗套等己补修整齐。（2）窗框或附框已经安装完毕并验收合格。四、施工工艺1、施工工艺方法外墙采用200mm厚加气混凝土砌块墙或钢筋混凝土剪力墙,外抹40mm厚FTC保温材料,外墙平均传热系数为0。55w/（m2。k).其中外墙挑出构件及附墙构件如：阳台、雨罩、靠外墙阳台栏板、室外空调机搁板、附壁柱、凸窗的非透明构件、装饰线和阳台隔板、栏板与外墙连接等处采用抹30厚FTC保温材料的隔断热桥保温措施。2、施工工艺流程基层处理→贴饼、冲筋→分层涂抹FTC材料(抹至距设计厚度10～15mm处)→固定钢丝网→涂抹FTC材料至设计厚度→压玻纤网布（主要预防腻子层开裂)→喷憎水剂(刮柔性腻子刷涂料)3、施工要点3。1基层处理1)对砌体填充墙进行全面检查，对脚手架孔洞采用C20细石砼进行填塞，剔除砌体表面浮尘、粘接砂浆及杂物.2)清理混凝土墙面上残留的浮灰、脱模剂、油污等杂物及抹灰空鼓部位等。并对混凝土结构表面用掺胶水泥素浆扫毛。3）剔除柱接槎处劈裂的混凝土块、夹杂物、空鼓等，并重新进行修补；窗台挑檐按照2％用水泥砂浆找坡，外墙各种洞口用细石砼填塞密实.4）对墙体表面平整度、垂直度检查,对突出墙面处进行剔凿打磨，对凹进部位用水泥砂浆进行找补并留毛面；以确保整个墙面的平整度、垂直度满足规范要求，阴阳角方正、上下通顺。如墙面平整度垂直度偏差较大，可以先做5～10mm厚1：3水泥砂浆找平层后再进行保温层施工。5）外墙保温施工前应提前浇水湿润，确保与保温层粘结良好，不出现空鼓、裂缝3现象。3。2配制浆料需设专人专职进行人工搅拌保温浆料。按水与材料重量比1：2(或参照厂家产品使用说明)搅拌均匀,成膏状稠度适中，并有一定黏度，保温层浆料应随拌随用,严禁用机械搅拌.3。3贴饼、冲筋保温...
