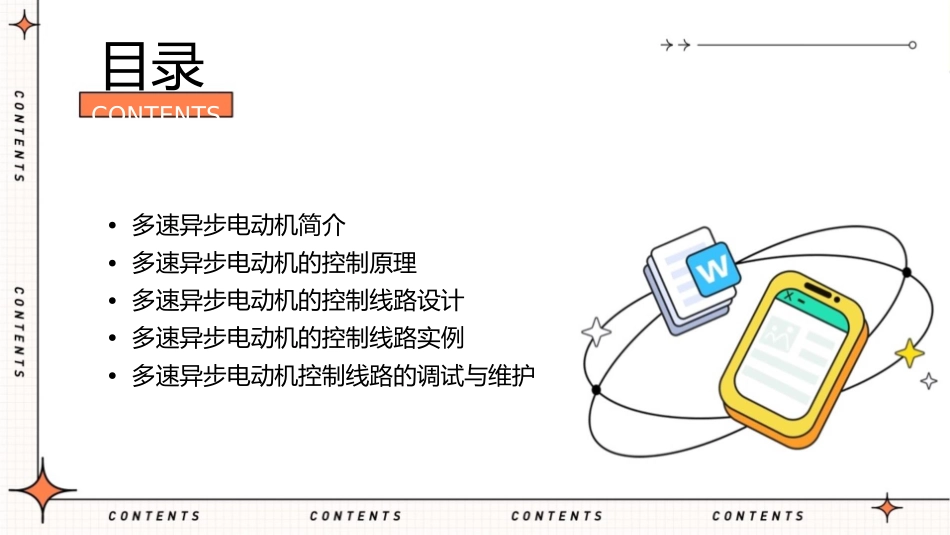

课题七多速异步电动机的控制线路课件目录CONTENTS•多速异步电动机简介•多速异步电动机的控制原理•多速异步电动机的控制线路设计•多速异步电动机的控制线路实例•多速异步电动机控制线路的调试与维护01多速异步电动机简介多速异步电动机的定义定义多速异步电动机是一种能够根据需要改变转速的异步电动机。通过改变输入电源的频率或改变电动机的极数，可以实现电动机的变速运行。特点多速异步电动机具有结构简单、价格低廉、维护方便等优点，因此在工业生产中得到了广泛应用。多速异步电动机的特点010203调速范围广效率高可靠性高多速异步电动机的调速范围较宽，可以在较大的范围内实现无级调速，满足不同工况的需求。多速异步电动机采用先进的控制技术，能够实现高效运行，降低能耗。多速异步电动机采用成熟的技术和材料，具有较高的可靠性和稳定性，能够保证长期稳定运行。多速异步电动机的应用场景工业自动化生产线交通运输能源领域多速异步电动机广泛应用于工业自动化生产线中，如包装机械、印刷机械、纺织机械等。通过调速控制，可以实现生产线的自动化和高效化。多速异步电动机在交通运输领域也有广泛应用，如地铁、轻轨、动车等。通过调速控制，可以实现车辆在不同速度下的平稳运行。多速异步电动机在能源领域也有广泛应用，如风力发电、水力发电等。通过调速控制，可以实现能源的高效利用和节约能源成本。多速异步电动机的控制原02理调速原理调速是通过改变电动机的输入电压或电流，从而改变其转矩和转速来实现的。调速可以分为线性调速和非线性调速两种方式。线性调速是通过改变电压或电流的大小来实现转速的线性变化，而非线性调速则是通过改变电压或电流的波形来实现转速的非线性变化。调速的精度和稳定性是衡量调速性能的重要指标，可以通过控制算法和闭环反馈系统来实现。变速原理变速是通过改变电动机的极数或通电的相数来实现的。通过改变电动机的极数可以改变其同步转速，从而实现变速。同时，通过改变通电的相数也可以实现变速，但这种方式需要更复杂的控制电路和逻辑电路。变速的范围和稳定性也是衡量变速性能的重要指标，可以通过选择合适的极数和相数以及控制算法来实现。控制方式控制方式可以分为开环控制和闭环控制两种方式。开环控制是通过简单的时序电路或逻辑电路来实现控制，而闭环控制则是通过反馈系统来实现控制。开环控制具有简单、可靠、成本低等优点，但精度和稳定性较差。闭环控制具有精度高、稳定性好等优点，但需要增加反馈系统和调节器，成本较高。在实际应用中，可以根据需要选择合适的控制方式。多速异步电动机的控制线路设计03主电路设计主电路的作用主电路的组成主电路的设计要点主电路是电动机的控制核心，负责接收控制信号并驱动电动机运转。主电路一般由电源开关、熔断器、接触器的主触点、电动机等组成。根据电动机的额定电压和额定电流选择合适的电气元件，确保电路的安全性和可靠性。控制电路设计控制电路的作用控制电路的设计要点根据控制需求选择合适的电气元件，设计合理的控制逻辑，确保控制的准确性和稳定性。控制电路负责接收控制信号，并根据控制信号对主电路进行控制。控制电路的组成控制电路一般由控制开关、继电器、接触器的线圈等组成。保护电路设计保护电路的作用保护电路负责对整个控制线路进行保护，防止过载、短路等故障对线路和电动机造成损坏。保护电路的组成保护电路一般由热继电器、熔断器、过流继电器等组成。保护电路的设计要点根据电动机的额定电流和额定功率选择合适的保护元件，设计合理的保护逻辑，确保在故障发生时能够及时切断电源或发出报警信号。多速异步电动机的控制线路实例04双速异步电动机的控制线路概述电路组成双速异步电动机的控制线路通常采用两个接触器来改变电动机的接线方式，从而实现高低两种速度的切换。双速异步电动机的控制线路通常由电源开关、接触器、控制电路和电动机组成。工作原理控制方式通过改变接触器的状态，可以改变电动机的接线方式，从而实现高低速的切换。可以通过手动控制或自动控制来实现双速异步电动机的控制。三速异步电动机的控制线路控制方式电路组成D可以通过手...
