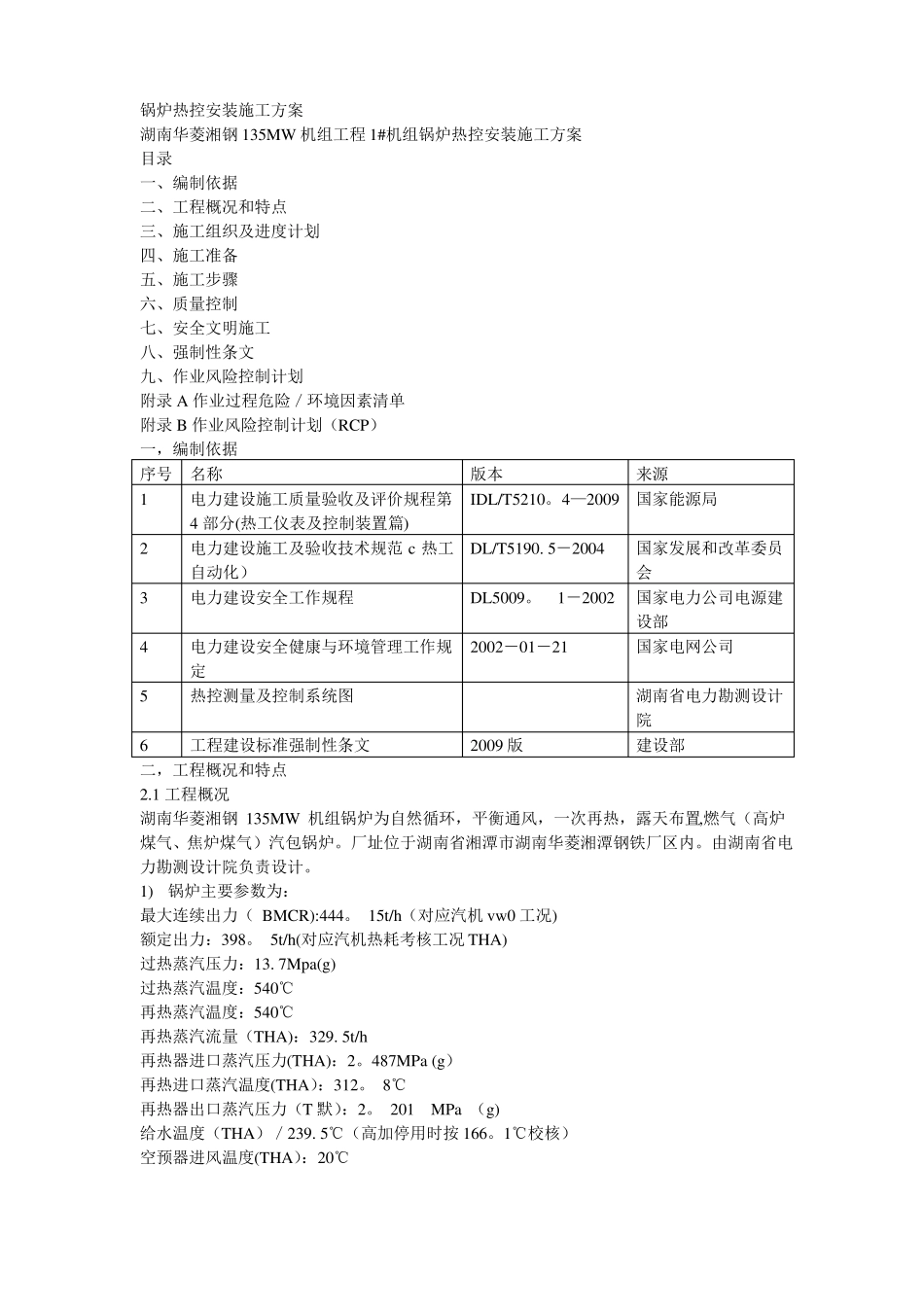

锅炉热控安装施工方案湖南华菱湘钢135MW机组工程1#机组锅炉热控安装施工方案目录一、编制依据二、工程概况和特点三、施工组织及进度计划四、施工准备五、施工步骤六、质量控制七、安全文明施工八、强制性条文九、作业风险控制计划附录A作业过程危险／环境因素清单附录B作业风险控制计划（RCP）一，编制依据序号名称123456电力建设施工质量验收及评价规程第4部分(热工仪表及控制装置篇)电力建设施工及验收技术规范c热工自动化）电力建设安全工作规程电力建设安全健康与环境管理工作规定热控测量及控制系统图工程建设标准强制性条文版本来源IDL/T5210。4—2009国家能源局DL/T5190.5－2004DL5009。1－20022002－01－212009版国家发展和改革委员会国家电力公司电源建设部国家电网公司湖南省电力勘测设计院建设部二，工程概况和特点2.1工程概况湖南华菱湘钢135MW机组锅炉为自然循环，平衡通风，一次再热，露天布置,燃气（高炉煤气、焦炉煤气）汽包锅炉。厂址位于湖南省湘潭市湖南华菱湘潭钢铁厂区内。由湖南省电力勘测设计院负责设计。1)锅炉主要参数为：最大连续出力（BMCR):444。15t/h（对应汽机vw0工况)额定出力：398。5t/h(对应汽机热耗考核工况THA)过热蒸汽压力：13.7Mpa(g)过热蒸汽温度：540℃再热蒸汽温度：540℃再热蒸汽流量（THA)：329.5t/h再热器进口蒸汽压力(THA)：2。487MPa(g）再热进口蒸汽温度(THA）：312。8℃再热器出口蒸汽压力（T默）：2。201MPa（g)给水温度（THA）／239.5℃（高加停用时按166。1℃校核）空预器进风温度(THA）：20℃空预器出热风温度（THA）：231℃锅炉排烟温度（THA)：190℃煤气加热器出口烟气温度(THA）：136℃2)燃烧方式：A．燃烧器型式：双旋流煤气燃烧器B．．点火方式：电点火（自动)，二次点火C．点火燃料:焦炉煤气2.2．工程范围2。2。1本方案是针对电自工区热控班组所编,安装范围包括锅炉桥架、保护管安装、锅接线等内容的施工。2.2，2锅炉热控专业工程量（根据安装工程施工合同统计）序号设备名称123456789氧化锆氧量计锅炉配电箱变送器保护箱:两只装，带座架变送器保温箱：两只装，带座架电动执行机构风压取样装置风量测量装置CO分析仪锅炉烟道飞灰含碳检测仪数量443015140541244单位套台台台台套套套套备注三．施工组织及进度计划3.1人员组织序号1234567人员名称技术员施工员安全员质量员钳工焊工民工人员数量11112010若干2013123456单位名名名名名名名3.2施工进度安排如下表时间工序桥架保护管安装盘柜安装仪表管安装电缆敷设电缆接线四，施工准备4.1现场环境条件4.1.1土建地坪已经完成,钢结构及楼梯等安装完毕，各柱头标有明确的标高线。4.1．2有关机务设备及带有热工测点孔的管道安装完毕。4.1.3施工用电源和气源已经具备，现场具有照明条件。4.1。4施工道路畅通,各孔洞和尚未完工的敞口部分有可靠的临时盖板及围栏。4。1.5仪控设备已到货，外加工或外购材料己到位或已联系。4．2机工具配A．电焊机2台B．角向磨光机3只C．砂轮切割机2台D．冲击电钻1只E．手枪电钻2把F．套丝机1台G．内磨3把H．管子割刀2把工．数字式万用表1只G．磁力钻1台K．号牌打印机1台线号打印机国台M．桥架切割机1台N．桥架开孔机1台0．小弯管机ф6、ф8、ф10、ф12各一把P．3/4’’，1”，11/4",13/4",2“丝攻一把4.3．材料、设备要求4。3.1设备要求热控系统有关设备到达现场之后，应会同供应科、厂家工代以及技术人员对设备、零部件、备品备件、专用丑的数量、规格以及外观等情况进行检查、核对，包括设备有否损伤、有否腐蚀和裂纹等情况，确认所有封头和保护组件都原封末动,若有损坏或遗失等异常情况，应立即上报有关部门,同时检查技术文件是否齐全。热控系统设备应在室内离地架空贮存，并做好防潮、防尘措施。安装前表计送调试公司校验合格后方可安装。4。3。2装置性材料和消耗性材料装置性材料由业主提供，消耗性材料以零星材料购领单形式采购.五．施工步骤5.1施工工艺流程锅炉热控就地设备安装可分以下几部分；温度测点安装;压力、流量测点安装；物位测点安装；机械量测点安装；性能试验测点安装；就地盘柜、仪表架安装;仪表管路（空气管路）安装；电缆小桥...
