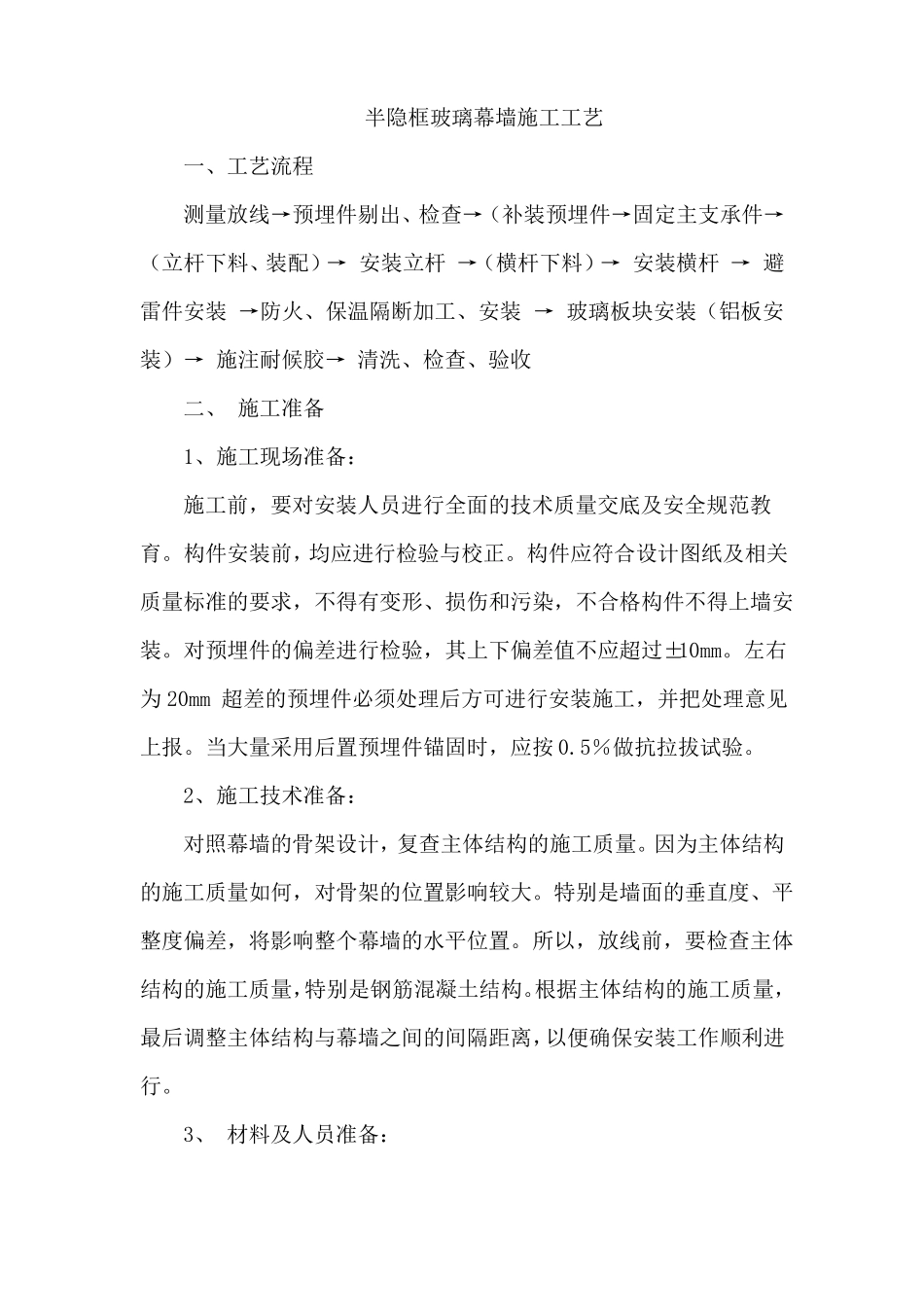

半隐框玻璃幕墙施工工艺一、工艺流程测量放线→预埋件剔出、检查→（补装预埋件→固定主支承件→（立杆下料、装配）→安装立杆→（横杆下料）→安装横杆→避雷件安装→防火、保温隔断加工、安装→玻璃板块安装（铝板安装）→施注耐候胶→清洗、检查、验收二、施工准备1、施工现场准备：施工前，要对安装人员进行全面的技术质量交底及安全规范教育。构件安装前，均应进行检验与校正。构件应符合设计图纸及相关质量标准的要求，不得有变形、损伤和污染，不合格构件不得上墙安装。对预埋件的偏差进行检验，其上下偏差值不应超过±10mm。左右为20mm超差的预埋件必须处理后方可进行安装施工，并把处理意见上报。当大量采用后置预埋件锚固时，应按0.5％做抗拉拔试验。2、施工技术准备：对照幕墙的骨架设计，复查主体结构的施工质量。因为主体结构的施工质量如何，对骨架的位置影响较大。特别是墙面的垂直度、平整度偏差，将影响整个幕墙的水平位置。所以，放线前，要检查主体结构的施工质量，特别是钢筋混凝土结构。根据主体结构的施工质量，最后调整主体结构与幕墙之间的间隔距离，以便确保安装工作顺利进行。3、材料及人员准备：根据设计和业主的要求，作好幕墙主材料的订购及进场准备。并根据验收及业主的要求，施工前作好型材的强度试验及幕墙的相容性试验。大量采用后置预埋件的要做抗拉拔试验。材料员依物资需用计划组织材料进场，及时对进场材料进行验证、保管、发放。根据劳动力需求计划，优先从公从合格劳务分包商中选择专业队伍，对于外来推荐队伍,应先做样板，经公司质管部、技术部批准后组织进场。6.5.3安装施工1、测量放线1)根据主体结构各层柱上已弹竖向轴线，对照原结构设计图轴线尺寸，用经纬仪核实后，在各层楼板边缘弹出竖向龙骨的中心线，弹线应从两边往中间进行，过程对误差进行控制、分配、消化，不使其积累。同时核对各层预埋件中心线与竖向龙骨中心线是否一致。2)核实主体结构实际总标高是否与设计总标高相符，同时把各层的楼面标高标在楼板边。幕墙进行竖向分格时，应综合考虑开启扇、防火层等与主体结构的位置关系。3)根据主体结构的垂直度，结合幕墙节点的具体做法，确定出幕墙平面的进出线。定出的进出尺寸需保证该面幕墙的施工、安装不与主体结构相矛盾。注：以上三点是找出幕墙的X、Y、Z轴尺寸。2、预埋件偏差处理主体结构施工时预埋形式及紧固件与预埋件连接方法要按设计图要求进行操作。本工程预埋件在每层现浇混凝土楼板或梁内按设计图纸已埋好，施工时应将预埋件钢板表面的砂浆清除干净，然后根据图纸对预埋件进行放线复核，对偏位的预埋件应按以下方法进行处理后方可进行下道工序施工。1）预埋件偏差在45mm到150mm时允许加接与预埋件等厚、同材料的钢板，一端与预埋件焊接，焊缝围焊高度大于等于7mm，另一端采用2支M12X160的建筑化学锚栓或其他可靠固定方式。预埋件偏差超过300mm或由于其他原因无法现场处理时应上报。2）预埋件表面沿垂直方向倾斜误差较大时，应采用厚度合适的钢板垫平后焊牢，严禁用钢筋头等不规则金属件做垫焊或搭接焊。3）预埋件表面沿水平方向倾斜误差较大时，影响正常安装时，可采用上述2的方法修正。4）预埋件防腐措施必须按国家标准要求执行，有特殊要求须按要求处理。5）后置预埋件要按厂家工艺要求钻孔，预埋。要进行抗拉拔试验，合格后方可进入下道工序。3、安装各楼层紧固件：工程角码连接件与预埋件采用焊接，然后用不锈钢螺栓再与竖向龙骨连接。紧固件的安装是玻璃幕墙安装过程中的关键环节，直接影响到幕墙与结构主体连接牢固和安全程度。4、竖向主龙骨安装：主龙骨由下往上安装，每楼层通过连接件与主体梁板连接，具体步骤如下：1)竖向主龙骨应设计为受拉杆件模式。安装时，首先将装配好的主龙骨竖起，下端套入下一层立柱的芯管，然后上端角码对准连接件的螺栓孔，初拧螺栓。2)主龙骨通过角码和连接件的长孔对螺栓进行上、下、左、右调整，左、右水平方向应与弹在楼板上的位置线相吻合，上、下对准楼层标高，前、后（即Z轴方向）不得超出控制线，确保上下垂直，间距符合设计要求。3)主龙骨通过内套管竖向接长，为防止...
