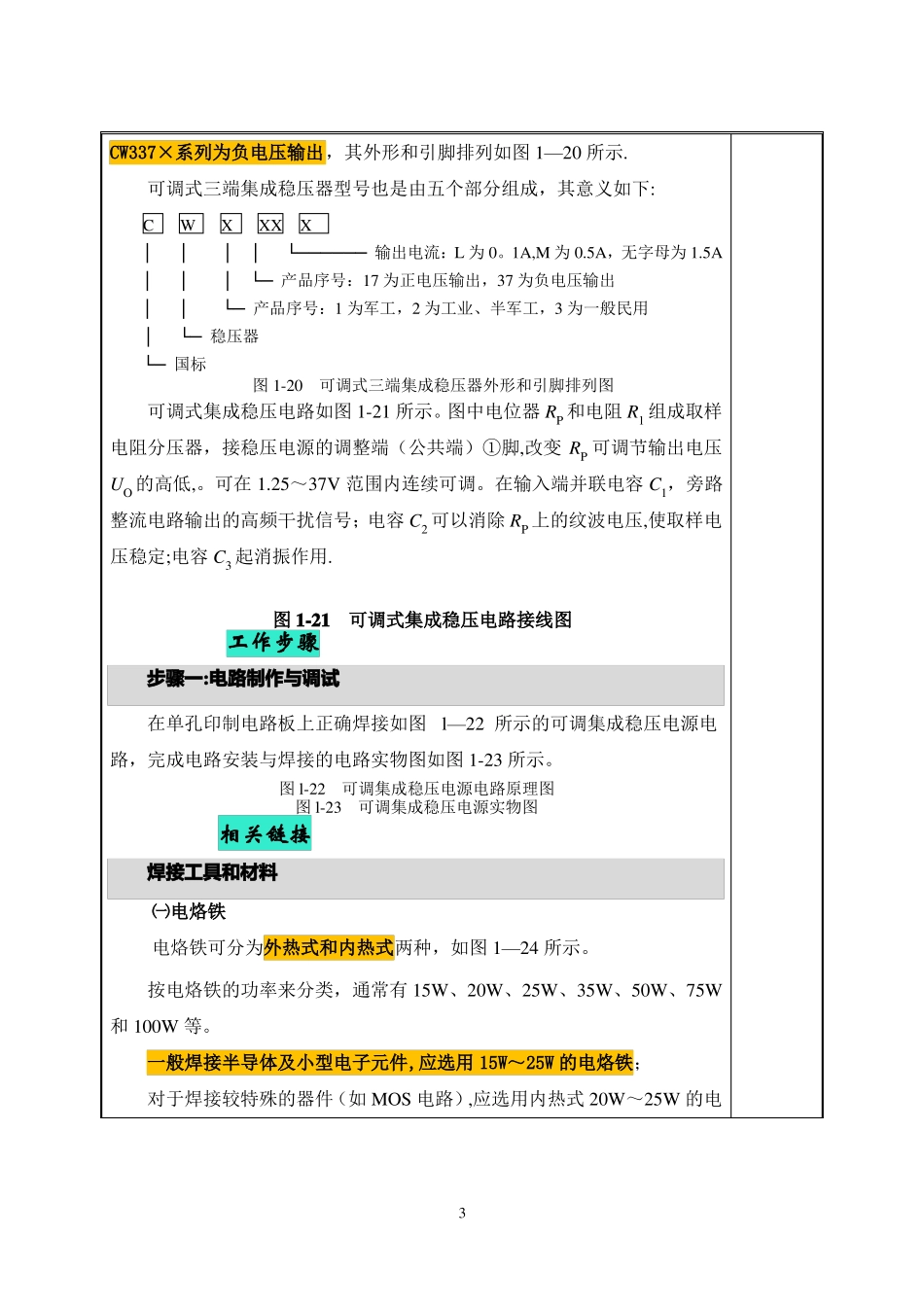

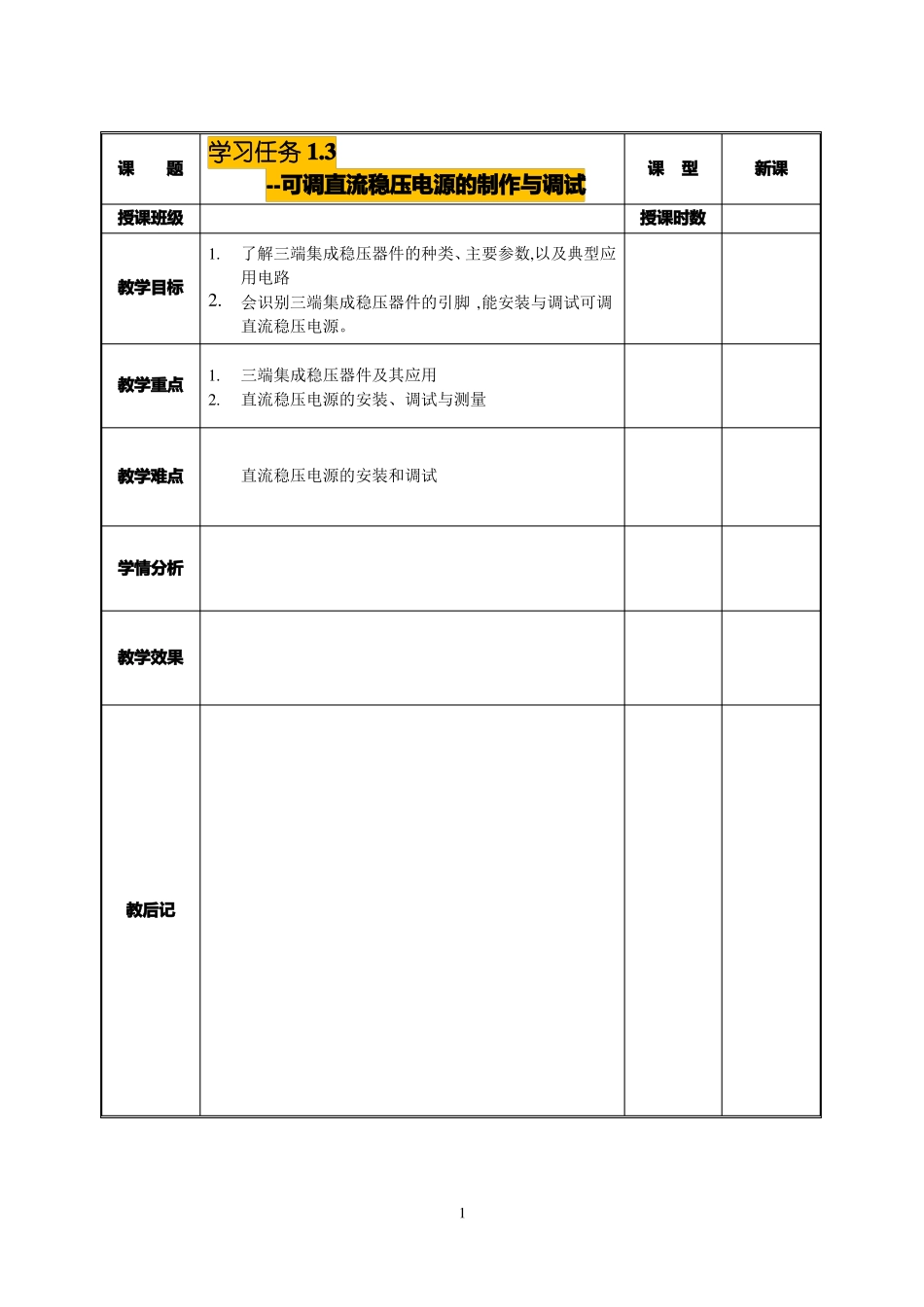

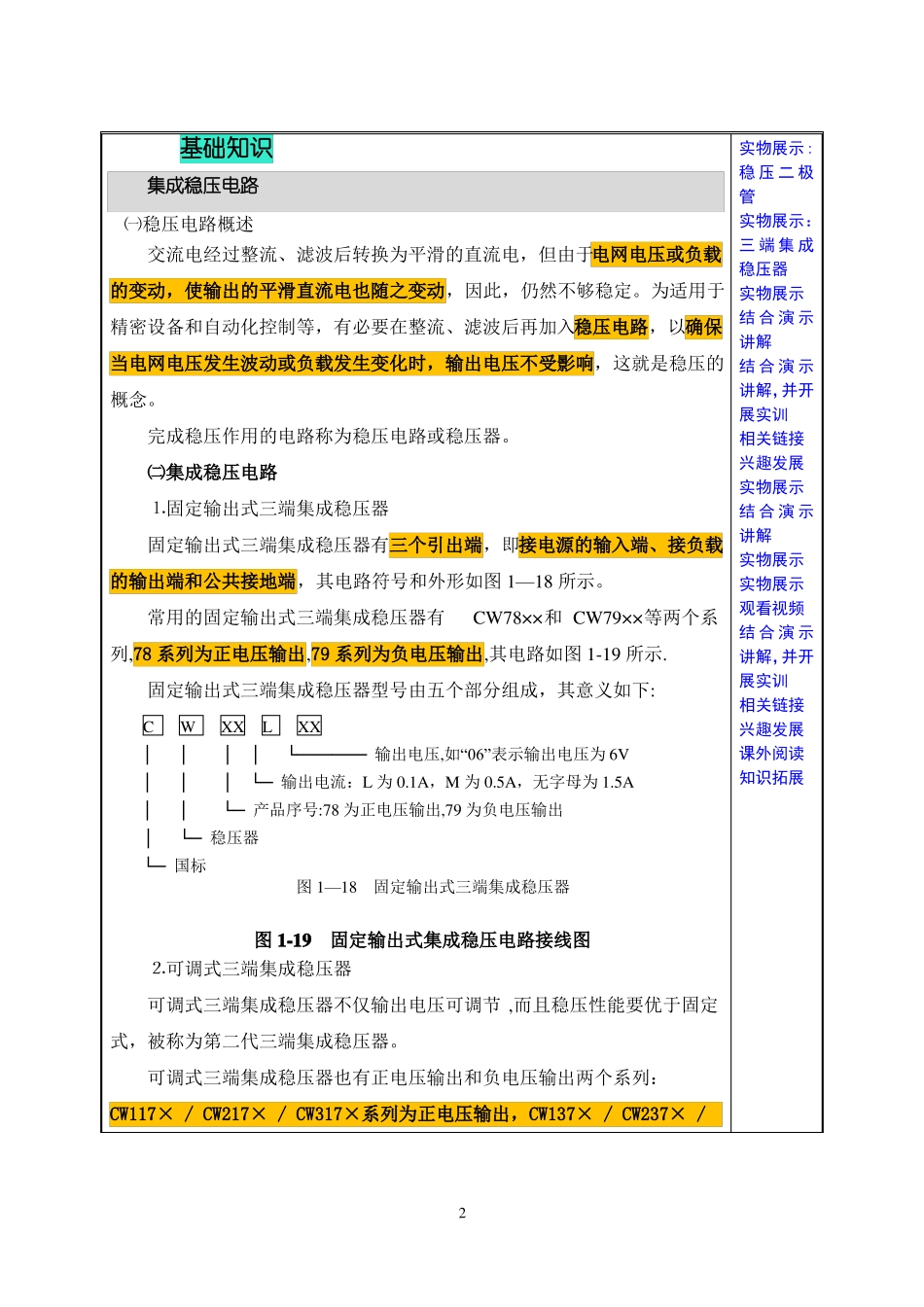

课题授课班级学习任务1.3--可调直流稳压电源的制作与调试1.了解三端集成稳压器件的种类、主要参数,以及典型应用电路2.会识别三端集成稳压器件的引脚,能安装与调试可调直流稳压电源。1.三端集成稳压器件及其应用2.直流稳压电源的安装、调试与测量课型授课时数新课教学目标教学重点教学难点直流稳压电源的安装和调试学情分析教学效果教后记1基础知识集成稳压电路㈠稳压电路概述交流电经过整流、滤波后转换为平滑的直流电，但由于电网电压或负载的变动，使输出的平滑直流电也随之变动，因此，仍然不够稳定。为适用于精密设备和自动化控制等，有必要在整流、滤波后再加入稳压电路，以确保当电网电压发生波动或负载发生变化时，输出电压不受影响，这就是稳压的概念。完成稳压作用的电路称为稳压电路或稳压器。㈡集成稳压电路⒈固定输出式三端集成稳压器固定输出式三端集成稳压器有三个引出端，即接电源的输入端、接负载的输出端和公共接地端，其电路符号和外形如图1—18所示。常用的固定输出式三端集成稳压器有CW78××和CW79××等两个系列,78系列为正电压输出,79系列为负电压输出,其电路如图1-19所示.固定输出式三端集成稳压器型号由五个部分组成，其意义如下:CWXXLXX││││└──────输出电压,如“06”表示输出电压为6V│││└─输出电流：L为0.1A，M为0.5A，无字母为1.5A││└─产品序号:78为正电压输出,79为负电压输出│└─稳压器└─国标图1—18固定输出式三端集成稳压器实物展示:稳压二极管实物展示：三端集成稳压器实物展示结合演示讲解结合演示讲解，并开展实训相关链接兴趣发展实物展示结合演示讲解实物展示实物展示观看视频结合演示讲解，并开展实训相关链接兴趣发展课外阅读知识拓展图1-19固定输出式集成稳压电路接线图⒉可调式三端集成稳压器可调式三端集成稳压器不仅输出电压可调节,而且稳压性能要优于固定式，被称为第二代三端集成稳压器。可调式三端集成稳压器也有正电压输出和负电压输出两个系列：CW117×/CW217×/CW317×系列为正电压输出，CW137×/CW237×/2CW337×系列为负电压输出，其外形和引脚排列如图1—20所示.可调式三端集成稳压器型号也是由五个部分组成，其意义如下:CWXXXX││││└──────输出电流：L为0。1A,M为0.5A，无字母为1.5A│││└─产品序号：17为正电压输出，37为负电压输出││└─产品序号：1为军工，2为工业、半军工，3为一般民用│└─稳压器└─国标图1-20可调式三端集成稳压器外形和引脚排列图可调式集成稳压电路如图1-21所示。图中电位器RP和电阻R1组成取样电阻分压器，接稳压电源的调整端（公共端）①脚,改变RP可调节输出电压UO的高低,。可在1.25～37V范围内连续可调。在输入端并联电容C1，旁路整流电路输出的高频干扰信号；电容C2可以消除RP上的纹波电压,使取样电压稳定;电容C3起消振作用.图1-21可调式集成稳压电路接线图工作步骤步骤一:电路制作与调试在单孔印制电路板上正确焊接如图l—22所示的可调集成稳压电源电路，完成电路安装与焊接的电路实物图如图1-23所示。图l-22可调集成稳压电源电路原理图图l-23可调集成稳压电源实物图相关链接焊接工具和材料㈠电烙铁电烙铁可分为外热式和内热式两种，如图1—24所示。按电烙铁的功率来分类，通常有15W、20W、25W、35W、50W、75W和100W等。一般焊接半导体及小型电子元件,应选用15W～25W的电烙铁；对于焊接较特殊的器件（如MOS电路）,应选用内热式20W～25W的电3烙铁,且电烙铁的外壳要有良好接地；焊接大型元件或焊接面积较大场合，可选用40W的电烙铁；焊接金属底板、粗地线等热容量大的器件，则需用75W及以上的电烙铁。图l-24电烙铁新电烙铁使用前应将烙铁头锉干净，可按照工作需要锉成一定形状，如楔形、圆锥形、角锥形、斜面形、平顶形等。待通电加热后，先上层松香，再挂一层锡，防止长时间加热因氧化而被“烧死”，不再“吃锡"。长时间使用的电烙铁，不焊接时可将电源电压调低一些,避免烙铁头“烧死"。各种烙铁架的外形如图1-25所示。图1-25各种烙铁架㈡焊锡图1-26焊锡和助焊剂㈢助焊剂焊接过程中常需要使用助焊剂。常用的助焊剂有松香、松香酒精溶液、焊油、焊锡膏等....
