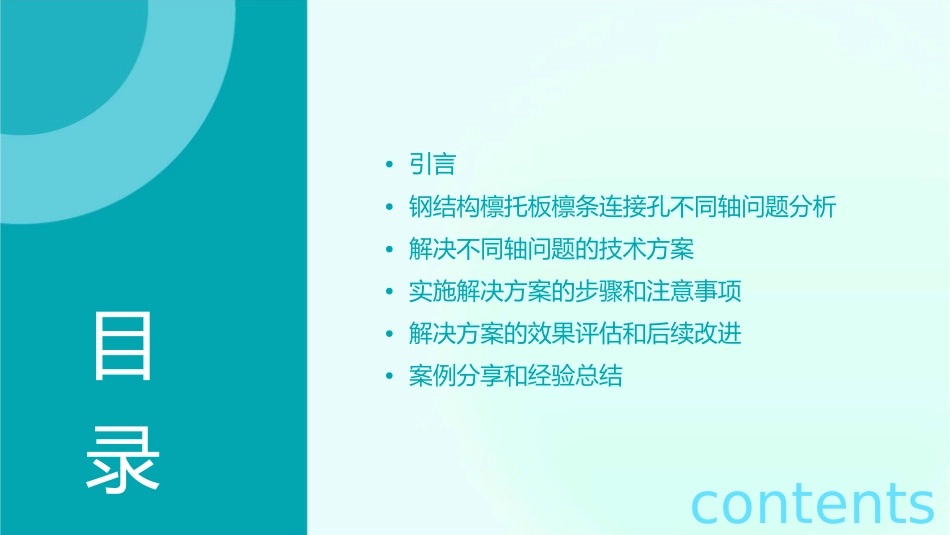

解决钢结构檩托板檩条连接孔不同轴问题课件•引言•钢结构檩托板檩条连接孔不同轴问题分析•解决不同轴问题的技术方案•实施解决方案的步骤和注意事项•解决方案的效果评估和后续改进•案例分享和经验总结目录contents01引言问题的提01在钢结构施工中,檩托板与檩条的连接孔常常出现不同轴的情况,导致安装困难和结构稳定性问题。02檩托板与檩条连接孔不同轴的原因可能包括制造误差、安装不当、材料变形等。问题的重要性连接孔不同轴会影响结构的稳定性和安全性,可能导致结构变形、断裂等严重后果。连接孔不同轴还会增加施工难度和成本,延长工期,对工程效益产生负面影响。解决方案的预期效果解决檩托板与檩条连接孔不同轴问题,可以提高结构的稳定性和安全性,保证工程质量。解决方案的实施可以降低施工难度和成本,缩短工期,提高工程效益。同时,解决方案的成功应用可以为类似问题的解决提供经验和参考。钢结构檩托板檩条连接孔不同轴问题分析02问题的具体表现010203连接孔错位安装困难结构稳定性受影响檩托板和檩条的连接孔不重合,存在明显的错位现象。由于连接孔不同轴,导致檩托板无法顺利安装到檩条上,需要采取额外措施进行固定。连接孔不同轴可能导致结构整体稳定性下降,影响建筑安全。问题产生的原因分析制造误差材料变形安装不当在制造过程中,由于设备精度、工人操作等原因,可能导致连接孔位置出现误差。钢结构材料在加工、运输过程中可能发生变形,导致连接孔不同轴。在安装过程中,如果未按照标准要求进行操作,也可能导致连接孔错位。问题对钢结构的影响结构稳定性下降增加维护成本需要采取额外措施进行固定,增加了维护成本。同时,可能需要进行定期检查和维修,以确保结构安全。连接孔不同轴可能导致结构整体稳定性下降,影响建筑安全。承载能力下降由于连接部位的不稳定,可能降低结构的承载能力。03解决不同轴问题的技术方案精确测量和定位总结词通过高精度的测量工具和定位方法,确保檩托板和檩条的位置准确无误,减少连接孔不同轴的可能性。详细描述在加工和安装过程中,使用全站仪、激光测距仪等高精度测量设备对檩托板和檩条的各个尺寸进行精确测量,确保其位置准确。同时,采用数控机床等高精度加工设备进行加工,减少人为误差。优化加工工艺总结词改进加工工艺,提高加工精度和稳定性,降低不同轴问题的出现概率。详细描述优化切割、钻孔、焊接等加工工艺,采用合适的刀具、钻头和焊接参数,提高加工精度和表面质量。同时,加强设备的维护和保养,确保设备的稳定性和可靠性。加强质量检测和控制总结词通过严格的质量检测和控制手段,确保每个连接孔的质量符合要求,及时发现并处理不同轴问题。详细描述制定详细的质量检测和控制计划,对每个连接孔进行严格的检测,包括尺寸、位置、同轴度等。对于不合格的连接孔,及时进行返工或调整,确保最终产品的质量和稳定性。同时,加强员工的质量意识和培训,提高员工对质量控制的重视程度。04实施解决方案的步骤和注意事项实施前的准备工具和材料准备准备所需工具如测量工具、钻头、扳手等,以及必要的连接板、螺栓等材料。问题识别明确檩托板和檩条连接孔不同轴的问题,并确认问题的严重程度。技术资料检查确保拥有檩托板和檩条的设计图纸、技术规范和相关标准。具体实施步骤测量和定位调整和修正重新安装质量检查使用测量工具对檩托板和檩条的连接孔进行测量,确定不同轴的具体位置和程度。根据测量结果,对连接孔进行必要的调整和修正,使其达到同轴要求。将修正后的檩托板和檩条重新安装到钢结构上,确保连接孔的同轴性。完成安装后,进行质量检查,确保问题得到解决且无其他潜在问题。实施过程中的注意事项01020304安全操作质量保证记录与报告沟通与协作在实施过程中,确保操作人员遵守安全操作规程,避免因操作不当导致安全事故。确保每一步操作都符合质量要求,避免返工或造成二次问题。对实施过程进行详细记录,并编写报告,以便后续审查和总结经验教训。加强团队成员之间的沟通与协作,确保解决方案的实施顺利进行。05解决方案的效果评估和后续改进效果评估的方法和标准对比法统计分析法专家评估法...
