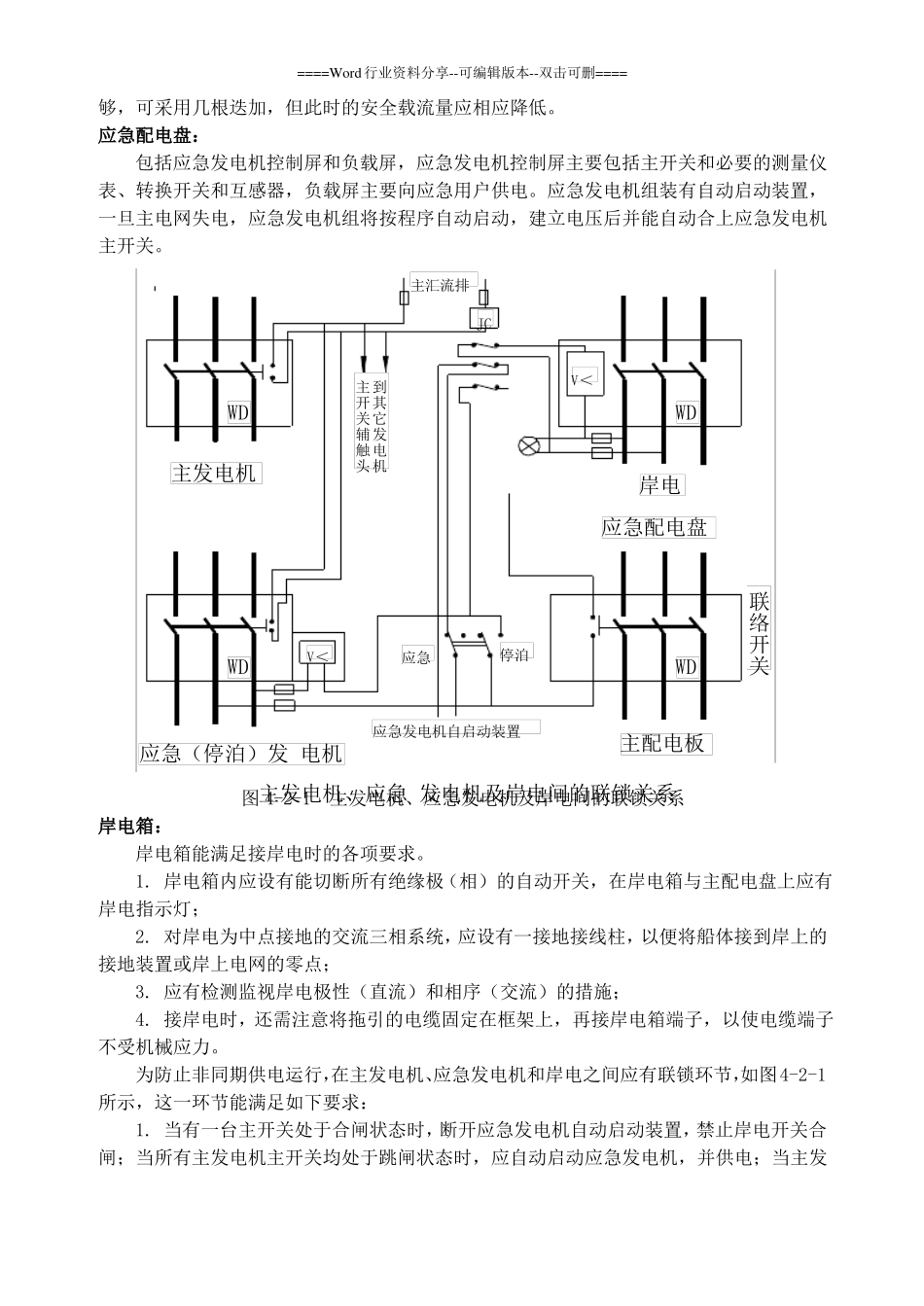

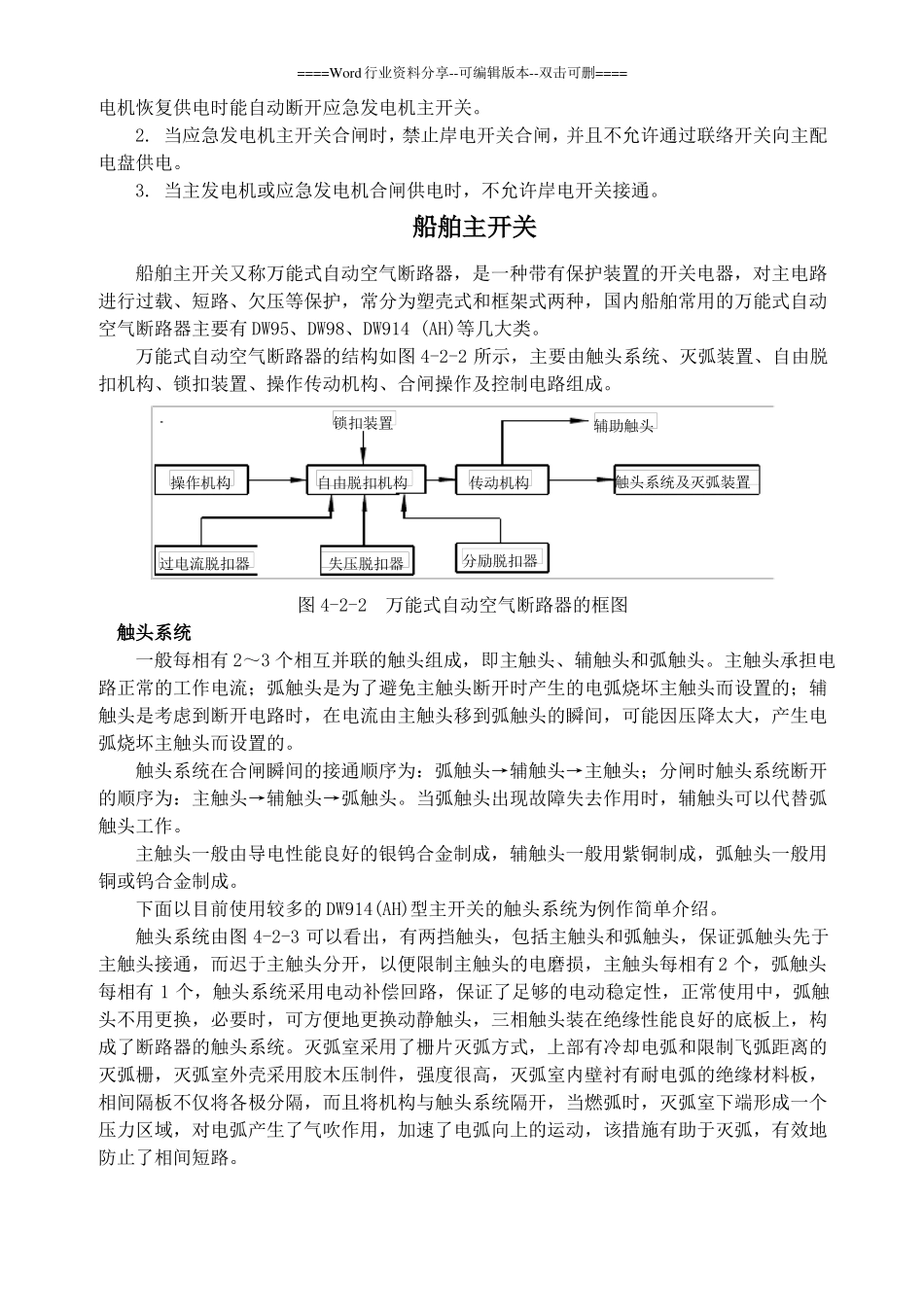

====Word行业资料分享--可编辑版本--双击可删====第2章船舶配电系统船舶配电装置船舶配电装置是用来接收和分配船舶电能，并对发电机和电网进行保护、测量和调整等工作的设备，它是由多种开关、保护电器、测量仪表、调节和信号装置等电器设备按一定要求组合而成的，其功能有：1.正常运行时接通和断开电路（手动或自动）。2.电力系统发生不正常运行时，保护装置动作，进行报警或切断故障电路。3.测量和显示运行中的各种电气参数，如电压、频率、电流、功率、功率因数、绝缘值等。4.进行某些电气参数或有关的其它参数的调整，如电压、频率等。5.对电路状态、开关状态以及偏离正常工作状态进行信号指示。船舶配电装置的种类，按其用途可分为以下几类：1.主配电盘――对船舶主发电机的工作及船上所有用电设备的供电进行通断、监视、控制和保护的配电盘。2.应急配电盘――对应急发电机及其所供给的应急负载起通断、监视、控制和保护的配电盘。3.充放电盘――用来控制和监视充电电源的工况与蓄电池组的充放电，并将蓄电池组的电能分配给船上低压直流用电设备。4.岸电箱――在船舶进厂时或停靠在码头时，船上发电机停止供电，将岸上电源线接到岸电箱，再由岸电箱送电到应急配电盘或主配电盘后再向全船供电。5.分配电盘――将由主配电盘输送来的电能向不同区域的成组用电设备进行配电。分配电盘通常根据配电负荷的性质分为：动力、照明、无线电、助航通讯等多种类型。下面分别对几种配电装置逐一进行简单说明。主配电盘：船舶发电机发出的电能先送到主配电盘。其作用是控制和保护发电机、负载馈线及用电设备，还能测量各种电气参数，指示工作状态，监视电网绝缘，控制发电机的并联运行等。它是船舶电站电能集中和分配的控制中心。主配电盘主要由以下几部分组成：1.发电机控制屏：一般包括含有励磁控制部分、发电机主开关及其指示与操纵机构、发电机保护单元自动装置及测量仪表等。2.并车屏：一般安装有母线分段开关、同步并车用电抗器及其接触器，有的船装有自动并车装置也放在本屏内，在面板上有同步表、同步灯及转换开关。3.负载屏：分为重要动力负载屏、非重要动力负载屏、照明负载屏及重要负载组合启动屏等。负载屏上装有起通断和保护作用的塑壳式自动空气开关和检测负载电流大小的电流表，有的还有绝缘监视器，以及与应急配电盘和岸电箱联系的自动开关。4.汇流排：一般为紫铜制成，宽度在15㎜～100㎜之间，厚度在2㎜～8㎜之间，其载流量一般按照所有发电机并联运行时的额定电流的75％计算，如果一根母线的载流量不====Word行业资料分享--可编辑版本--双击可删====够，可采用几根迭加，但此时的安全载流量应相应降低。应急配电盘：包括应急发电机控制屏和负载屏，应急发电机控制屏主要包括主开关和必要的测量仪表、转换开关和互感器，负载屏主要向应急用户供电。应急发电机组装有自动启动装置，一旦主电网失电，应急发电机组将按程序自动启动，建立电压后并能自动合上应急发电机主开关。主汇流排JCWD主发电机主到开其关它辅发触电头机V＜WD岸电应急配电盘联络开关WDV＜应急停泊WD应急发电机自启动装置应急（停泊）发电机主配电板发电机及岸电间的联锁关系图主发电机、应急4-2-1主发电机、应急发电机及岸电间的联锁关系岸电箱：岸电箱能满足接岸电时的各项要求。1.岸电箱内应设有能切断所有绝缘极（相）的自动开关，在岸电箱与主配电盘上应有岸电指示灯；2.对岸电为中点接地的交流三相系统，应设有一接地接线柱，以便将船体接到岸上的接地装置或岸上电网的零点；3.应有检测监视岸电极性（直流）和相序（交流）的措施；4.接岸电时，还需注意将拖引的电缆固定在框架上，再接岸电箱端子，以使电缆端子不受机械应力。为防止非同期供电运行，在主发电机、应急发电机和岸电之间应有联锁环节，如图4-2-1所示，这一环节能满足如下要求：1.当有一台主开关处于合闸状态时，断开应急发电机自动启动装置，禁止岸电开关合闸；当所有主发电机主开关均处于跳闸状态时，应自动启动应急发电机，并供电；当主发====Word行业资料分享--可编辑版本--双击可删====电机恢复供电时能自动断开应急发电机主开关。2....
