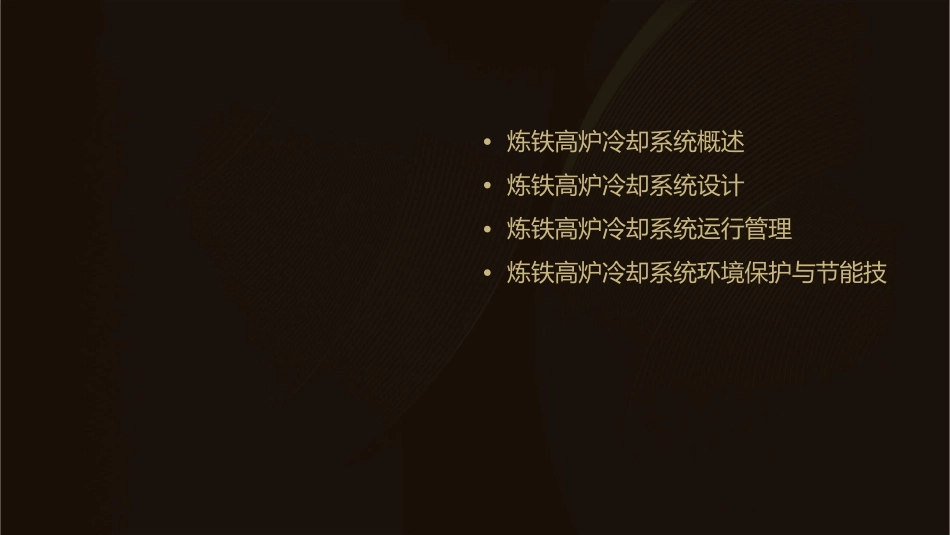

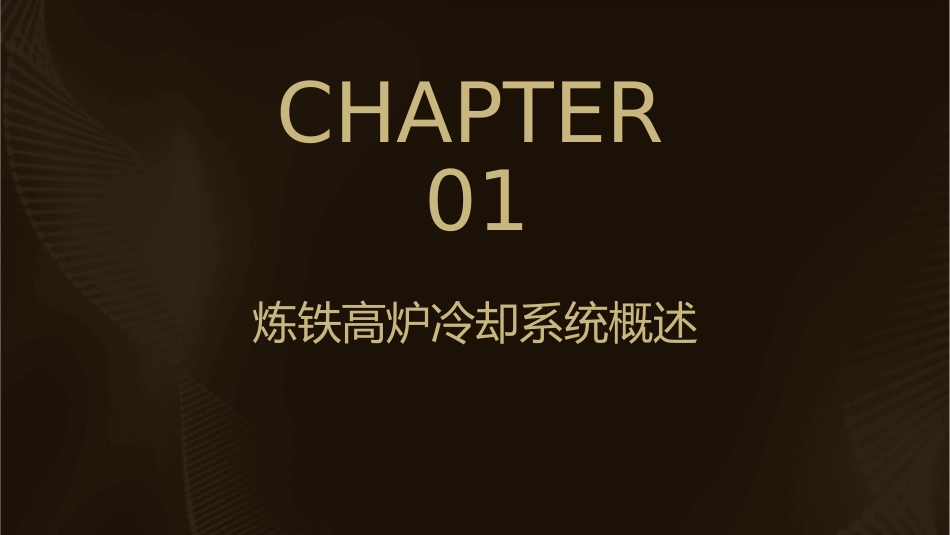

炼铁高炉冷却课件•炼铁高炉冷却系统概述•炼铁高炉冷却系统设计•炼铁高炉冷却系统运行管理•炼铁高炉冷却系统环境保护与节能技CHAPTER01炼铁高炉冷却系统概述冷却系统的组成与功能冷却水循环系统包括水泵、管道和阀门等，负责将冷却水从冷却壁送入高炉，吸收热量后再返回冷却壁，形成循环。冷却壁冷却壁是高炉冷却系统的核心部件，通过传导和辐射的方式将热量从炉内传递到冷却水，起到保护炉壳和维持炉内温度的作用。监测与控制系统对高炉各部位的温度、压力、液位等参数进行监测与控制，确保冷却系统正常运行。冷却系统的工作原理010203高炉内衬耐火材料热传导与热辐射冷却水循环高炉内衬采用耐火材料，如耐火砖和耐火混凝土等，以抵抗炉内高温和化学侵蚀。冷却壁与高炉内衬之间存在温差，高温内衬通过热传导和热辐射的方式将热量传递给冷却壁。冷却水在循环过程中吸收内衬传递的热量，通过水泵和管道将热量传递到换热器或排放到大气中。冷却系统的分类与比较横管式冷却系统立式冷却系统横管式冷却系统采用横向水管进行冷却，具有结构简单、制造方便等优点，适用于中小型高炉。立式冷却系统采用直立水管进行冷却，具有冷却均匀、适用于大型高炉等优点，但结构复杂、制造难度大。螺旋管式冷却系统套管式冷却系统螺旋管式冷却系统采用螺旋状水管进行冷却，具有传热效率高、占地面积小等优点，适用于大型高炉。套管式冷却系统采用多根水管套在一起进行冷却，具有传热效率高、适用于大型高炉等优点，但制造难度大、易堵塞。CHAPTER02炼铁高炉冷却系统设计设计原则与目标确保高炉结构稳定提高高炉寿命优化热量利用通过冷却系统，保持高炉炉体结构的稳定性和耐久性，防止由于温度变化导致的材料变形和破坏。合理设计冷却系统，可以有效延长高炉的使用寿命，降低维护和更换成本。通过对冷却系统的优化设计，提高热量的回收和利用效率，降低能源消耗。冷却水量的计算与分配根据高炉规格和操作条件确定冷却水用量010203根据高炉的尺寸、操作模式和铁水产量等参数，计算出所需的冷却水量。分配冷却水根据高炉各部分的热负荷和散热情况，合理分配冷却水，确保各部分得到充分的冷却。考虑水的纯净度和循环利用为了减少水的消耗和排放，应考虑使用纯净水或软化水，同时优化循环利用系统。冷却塔与冷却系统的优化设计选择合适的冷却塔类型根据炼铁厂的实际情况，选择适合的冷却塔类型，如横流式、逆流式等。优化冷却塔结构通过优化塔内构件、填料和布水系统等的设计，提高冷却效果和效率。匹配高炉操作条件冷却塔的设计应适应高炉的操作模式和铁水产量变化，确保高炉在各种工况下都能得到良好的冷却效果。CHAPTER03炼铁高炉冷却系统运行管理运行管理流程与规范制定冷却系统的操作规程和安全规范，明确操作流程和注意事项。针对不同高炉型号和炼铁工艺，制定相应的冷却方案和运行策略。建立冷却系统的日常运行记录和巡检制度，及时发现异常情况。冷却系统的维护与保养定期对冷却系统进行全面检查，确保设备完好无损。对冷却系统中的关键设备进行针对设备运行状况和工艺要求，及时调整维护和保养计划。重点维护和保养，如水泵、阀门、散热器等。冷却系统的故障诊断与处理建立冷却系统的故障诊断和处理流程，确保故障及时得到解决。对常见故障进行分类和总结，制定相应的处理方案。对重大故障进行深入分析，找出原因并采取预防措施，防止故障再次发生。CHAPTER04炼铁高炉冷却系统环境保护与节能技术冷却系统的节能技术与应用总结词炼铁高炉冷却系统的节能技术与应用，包括自然循环冷却系统、密闭循环冷却系统等，可有效降低冷却水消耗和能源消耗。详细描述炼铁高炉冷却系统采用自然循环冷却系统、密闭循环冷却系统等技术，利用热交换器将高炉内的热量传递给冷却水，降低水温，同时回收废热，减少能源消耗。这些技术可有效提高冷却效率，降低生产成本。冷却系统的水资源回收利用总结词炼铁高炉冷却系统的水资源回收利用，包括废水处理、水循环利用等，可有效减少水资源的消耗和污染。详细描述炼铁高炉冷却系统采用废水处理技术，将冷却水中的杂质和有害物质去除，实现水资源的回收利用。此外，还可...
