课题一离心泵整体结构及主要部件课件VIP免费

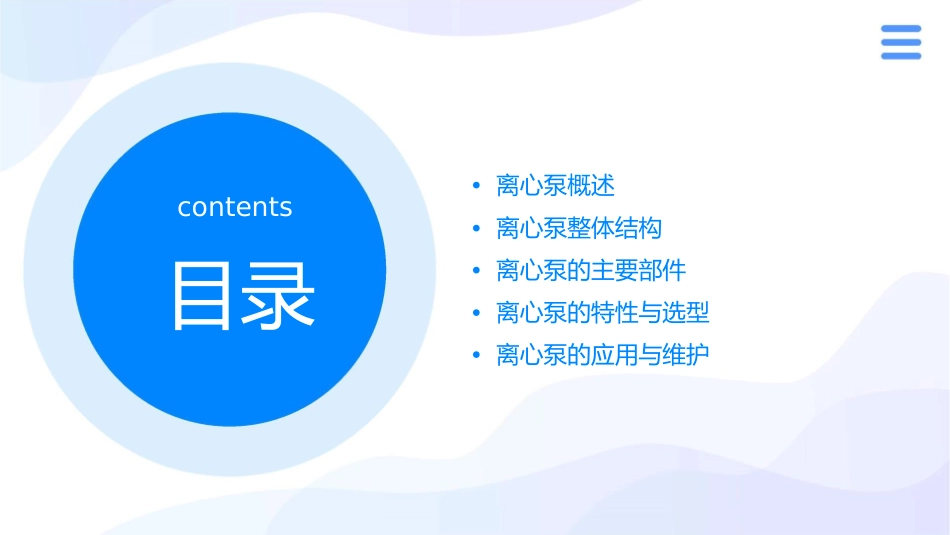

离心泵整体结构及主要部件课件•离心泵概述contents•离心泵整体结构•离心泵的主要部件•离心泵的特性与选型•离心泵的应用与维护目录01离心泵概述离心泵的定义离心泵一种利用叶轮旋转产生的离心力来输送液体的泵。离心泵的特点结构紧凑、操作简便、效率高、流量大、维护成本低等。离心泵的工作原理叶轮旋转叶轮在电机或柴油机的驱动下旋转，产生离心力。液体吸入与排出在叶轮的吸力作用下，液体被吸入泵内，随着叶轮的旋转，液体被甩向泵的出口，完成液体的输送。离心泵的分类010203按结构分类按输送介质分类按输送温度分类单级离心泵、多级离心泵、立式离心泵、卧式离心泵等。清水离心泵、热水离心泵、耐腐蚀离心泵、油泵等。常温离心泵、高温离心泵、低温离心泵等。02离心泵整体结构泵壳作用容纳叶轮，形成泵送流体的工作室。材质铸铁、铸钢、不锈钢等。结构单壳泵和双壳泵，单壳泵内壁光滑，双壳泵有压力室和吸水室。叶轮作用提供离心力，使流体获得能量。材质铸铁、铸钢、不锈钢等。结构闭式、半开式和开式叶轮，根据流体性质和工艺要求选择。泵轴作用010203传递扭矩，使叶轮旋转。材质碳素钢、合金钢等。结构实心轴、空心轴等，根据泵的尺寸和转速选择。轴承和轴封轴承轴封材质支撑泵轴，减少摩擦和磨损。防止泵内流体泄漏和外部空气进入泵内。轴承一般为耐磨材料，轴封多为橡胶或机械密封。泵座与基础01020304泵座基础材质结构支撑和固定泵的部件。确保泵稳定运行，减少振动和铸铁、混凝土等。根据泵的型号和安装要求设计。噪音。03离心泵的主要部件叶轮01020304叶轮是离心泵的核心部件，其作用是将原动机的机械能传递给液体，使液体获得能量。叶轮的种类繁多，根据不同的分类标准可以分为多种类型，如闭式、开式、半开式等。叶轮的材料一般采用铸铁、青铜、不锈钢等，根据不同的工作条件选择合适的材料。叶轮的制造工艺要求高，需要经过精密的加工和平衡测试，以确保其运转平稳、效率高。泵壳泵壳是离心泵的重要组成部件，其主要作用是容纳叶轮和收集液体。泵壳的结构形式有水平中开式和垂直剖分式等，根据不同的工作条件选择合适的结构形式。泵壳的材料一般采用铸铁、铸钢、不锈钢等，根据不同的工作条件选择合适的材料。泵壳的设计要求严格，需要经过精密的计算和试验，以确保其强度、刚度和使用寿命。轴封与轴承01020304轴封的类型有机械密封、填料密封等，根据不同的工作条件选择合适的轴封类型。轴承是支撑泵轴的部件，其作用是减小泵轴的摩擦阻力，保证泵轴的稳定运转。轴承的类型有滚动轴承和滑动轴承等，根据不同的工作条件选择合适的轴承类型。轴封是离心泵的重要密封部件，其作用是防止液体泄漏和空气进入泵内。04离心泵的特性与选型离心泵的特性曲线特性曲线流量-功率曲线描述离心泵在不同流量、扬程、功率和效率下的性能表现。表示流量与所需功率之间的关系，随着流量的增加，所需功率也逐渐增加。流量-扬程曲线流量-效率曲线表示流量与扬程之间的关系，表示流量与效率之间的关系，在最优工况点附近，效率达到最高。随着流量的增加，扬程逐渐降低。离心泵的串联与并联串联两台或多台离心泵通过管道连接，共同向一个压力系统提供流体。串联时，总流量不变，扬程增加。并联两台或多台离心泵同时向一个压力系统提供流体。并联时，总扬程不变，流量增加。离心泵的选型根据工艺要求确定所需流量和扬程。根据流体性质选择合适的泵型和材质。根据运行成本考虑泵的效率和可靠性。根据安装条件考虑泵的尺寸和重量。05离心泵的应用与维护离心泵的应用领域化工行业石油工业用于输送各种腐蚀性液体，如酸、碱等。用于输送原油、润滑油等。水利工程城市给排水用于抽水、灌溉等。用于供水、排水等。离心泵的安装与调试0102安装前的准备泵的安装检查基础、清理现场、准备工具等。按照安装图进行组装，确保泵的水平和垂直度。电机安装调试运行确保电机与泵的连接牢固，电机轴与泵轴对中。检查泵的进出口管道连接、密封情况，进行试运行。0304离心泵的维护与保养定期保养根据使用情况，定期进行拆卸检查，更换易损件，清洗泵内部。日常保养定期检查泵的运行情况，如声音、振动...
