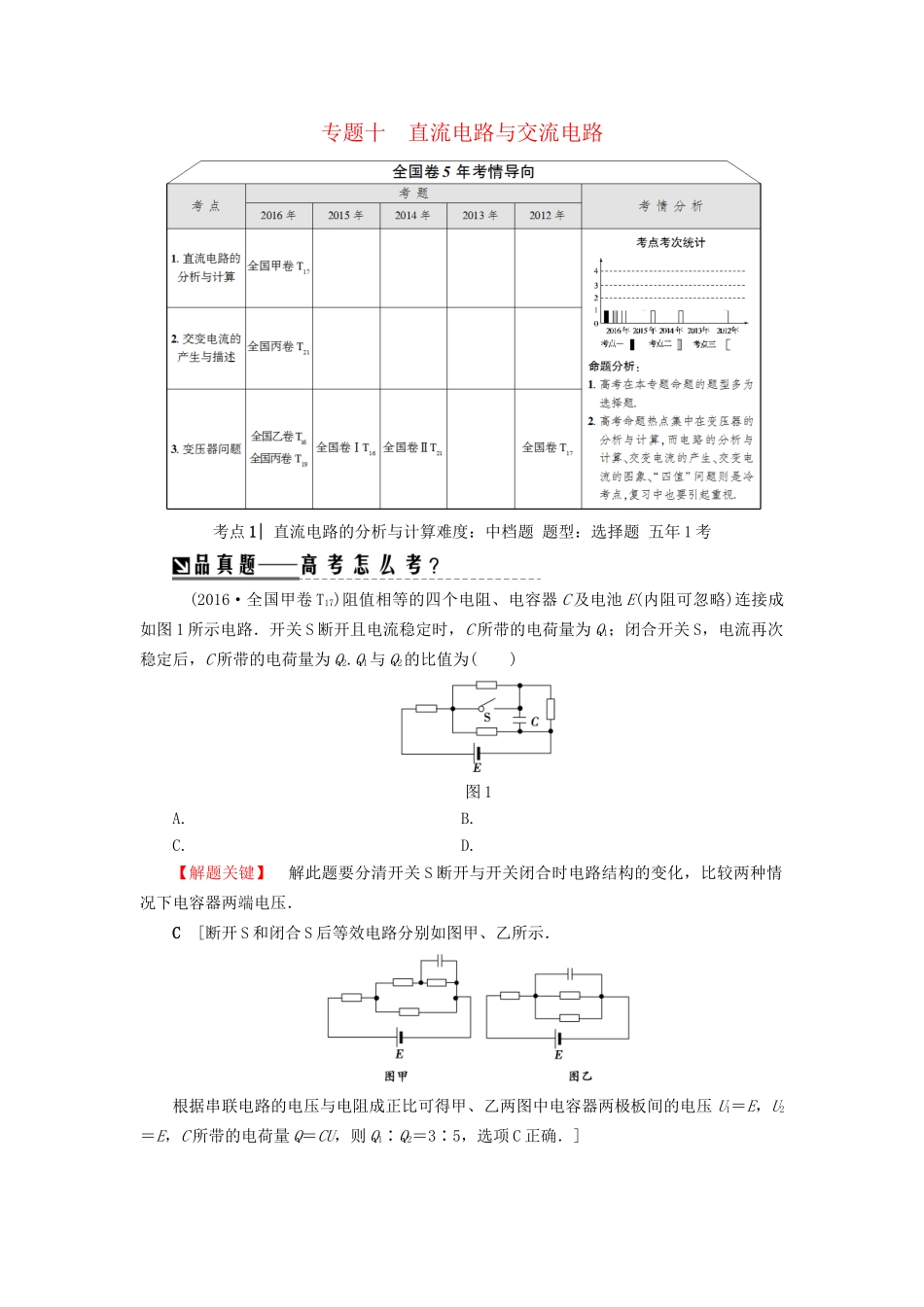

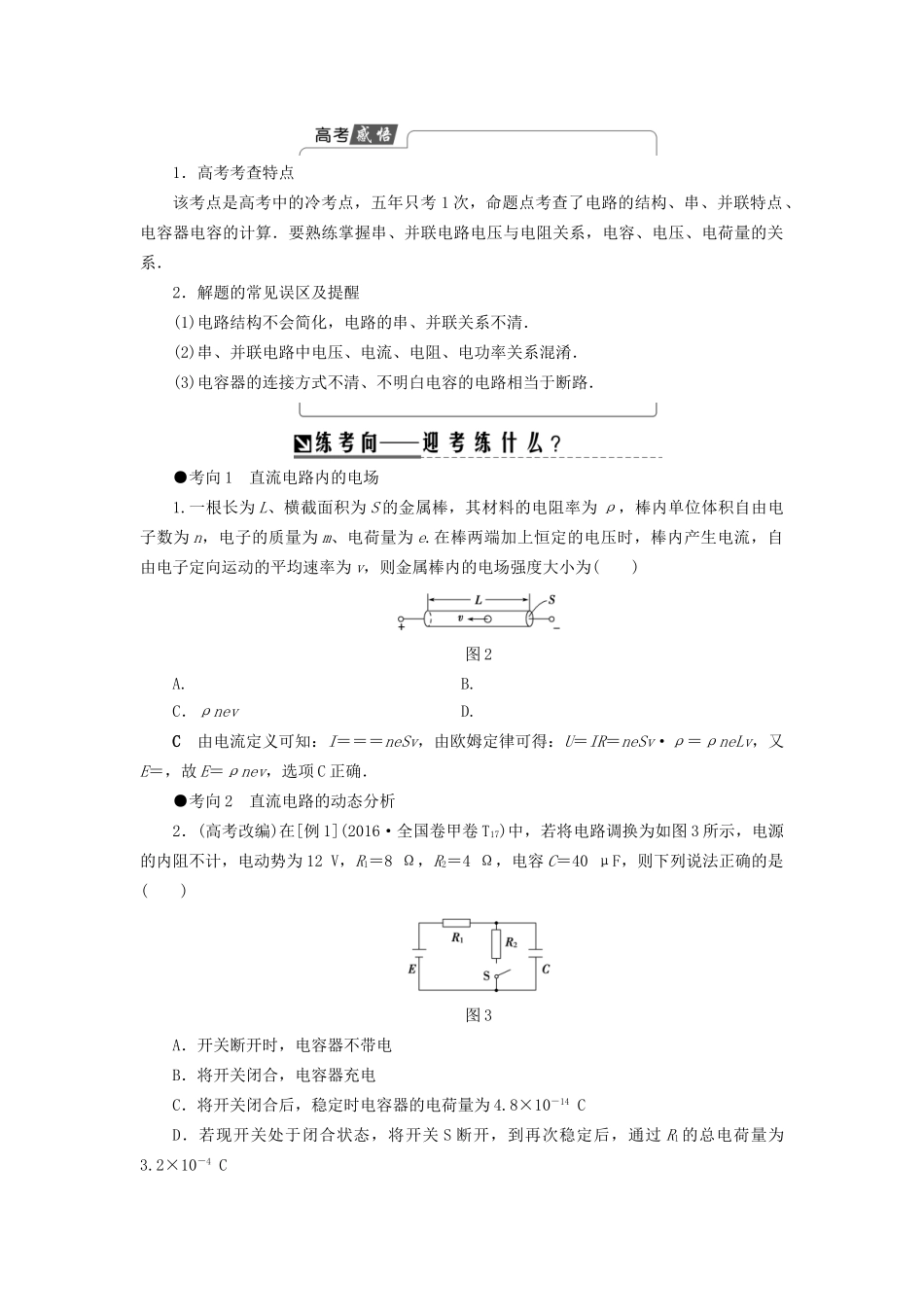

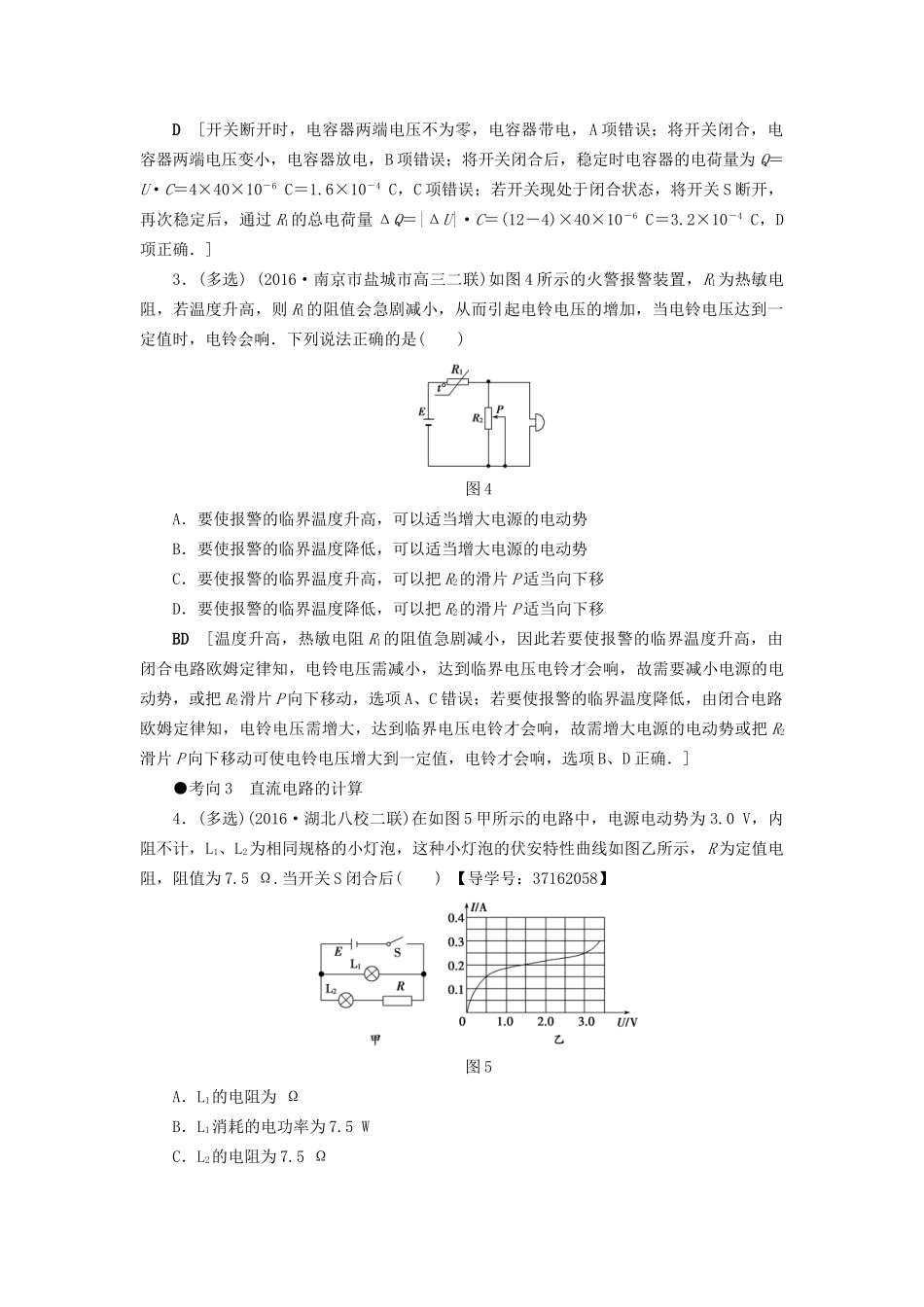

专题十直流电路与交流电路考点1|直流电路的分析与计算难度：中档题题型：选择题五年1考(2016·全国甲卷T17)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图1所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2.Q1与Q2的比值为()图1A.B.C.D.【解题关键】解此题要分清开关S断开与开关闭合时电路结构的变化，比较两种情况下电容器两端电压．C[断开S和闭合S后等效电路分别如图甲、乙所示．根据串联电路的电压与电阻成正比可得甲、乙两图中电容器两极板间的电压U1＝E，U2＝E，C所带的电荷量Q＝CU，则Q1∶Q2＝3∶5，选项C正确．]1．高考考查特点该考点是高考中的冷考点，五年只考1次，命题点考查了电路的结构、串、并联特点、电容器电容的计算．要熟练掌握串、并联电路电压与电阻关系，电容、电压、电荷量的关系．2．解题的常见误区及提醒(1)电路结构不会简化，电路的串、并联关系不清．(2)串、并联电路中电压、电流、电阻、电功率关系混淆．(3)电容器的连接方式不清、不明白电容的电路相当于断路．●考向1直流电路内的电场1.一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m、电荷量为e.在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为()图2A.B.C．ρnevD.C由电流定义可知：I＝＝＝neSv，由欧姆定律可得：U＝IR＝neSv·ρ＝ρneLv，又E＝，故E＝ρnev，选项C正确．●考向2直流电路的动态分析2．(高考改编)在[例1](2016·全国卷甲卷T17)中，若将电路调换为如图3所示，电源的内阻不计，电动势为12V，R1＝8Ω，R2＝4Ω，电容C＝40μF，则下列说法正确的是()图3A．开关断开时，电容器不带电B．将开关闭合，电容器充电C．将开关闭合后，稳定时电容器的电荷量为4.8×10－14CD．若现开关处于闭合状态，将开关S断开，到再次稳定后，通过R1的总电荷量为3.2×10－4CD[开关断开时，电容器两端电压不为零，电容器带电，A项错误；将开关闭合，电容器两端电压变小，电容器放电，B项错误；将开关闭合后，稳定时电容器的电荷量为Q＝U·C＝4×40×10－6C＝1.6×10－4C，C项错误；若开关现处于闭合状态，将开关S断开，再次稳定后，通过R1的总电荷量ΔQ＝|ΔU|·C＝(12－4)×40×10－6C＝3.2×10－4C，D项正确．]3．(多选)(2016·南京市盐城市高三二联)如图4所示的火警报警装置，R1为热敏电阻，若温度升高，则R1的阻值会急剧减小，从而引起电铃电压的增加，当电铃电压达到一定值时，电铃会响．下列说法正确的是()图4A．要使报警的临界温度升高，可以适当增大电源的电动势B．要使报警的临界温度降低，可以适当增大电源的电动势C．要使报警的临界温度升高，可以把R2的滑片P适当向下移D．要使报警的临界温度降低，可以把R2的滑片P适当向下移BD[温度升高，热敏电阻R1的阻值急剧减小，因此若要使报警的临界温度升高，由闭合电路欧姆定律知，电铃电压需减小，达到临界电压电铃才会响，故需要减小电源的电动势，或把R2滑片P向下移动，选项A、C错误；若要使报警的临界温度降低，由闭合电路欧姆定律知，电铃电压需增大，达到临界电压电铃才会响，故需增大电源的电动势或把R2滑片P向下移动可使电铃电压增大到一定值，电铃才会响，选项B、D正确．]●考向3直流电路的计算4．(多选)(2016·湖北八校二联)在如图5甲所示的电路中，电源电动势为3.0V，内阻不计，L1、L2为相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，R为定值电阻，阻值为7.5Ω.当开关S闭合后()【导学号：37162058】图5A．L1的电阻为ΩB．L1消耗的电功率为7.5WC．L2的电阻为7.5ΩD．L2消耗的电功率为0.3WCD[S闭合后，L1两端的电压为3.0V，由乙图可知，I1＝0.25A，故P1＝0.75W，R1＝12Ω，A、B均错；L2与R及电源串联，把R和电源等效成电动势为3V，内阻为7.5Ω的新电源，在图乙中作出新电源的IU图线，如图，两图线的交点表示出了此时L2两端的电压与通过的电流的大小，由图知U2＝1.5V，I2＝0.2A，所以R2＝＝Ω＝7.5Ω，P2＝U2I2＝1.5×0.2W＝3W，C、D正确．]1．明确1个定律、2个关系...
