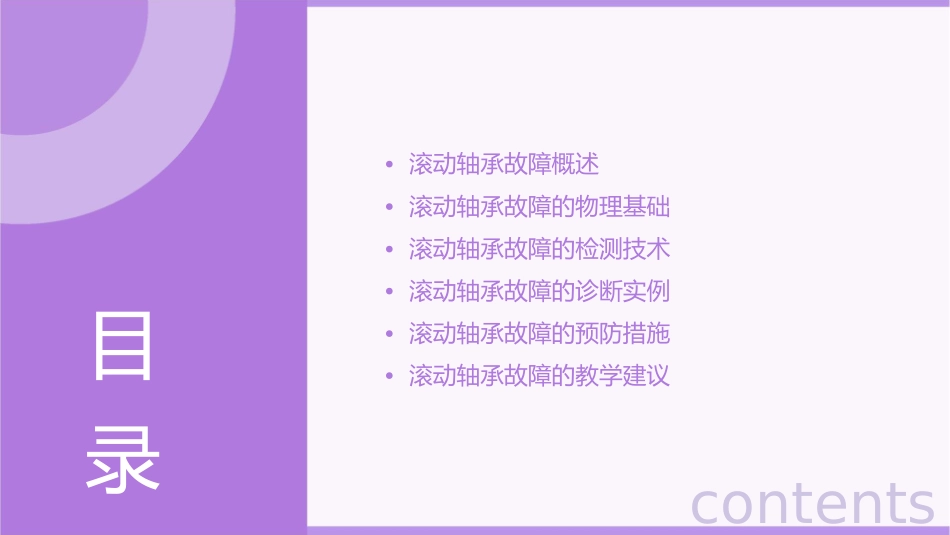

滚动轴承故障教学课件•滚动轴承故障概述•滚动轴承故障的物理基础•滚动轴承故障的检测技术•滚动轴承故障的诊断实例•滚动轴承故障的预防措施•滚动轴承故障的教学建议目录contents01滚动轴承故障概述滚动轴承的作用与特点0102030405滚动轴承在旋转机械中起着重要的作用，它们能够减少摩擦、降低噪音、提高旋转精度和增加旋转速度。滚动轴承一般具有以下特点摩擦阻力小，转动效率高。适应高速旋转，且能在高温和低温环境下工作。可以承受较大的载荷。结构紧凑，尺寸稳定，精度高。滚动轴承故障的分类与原因滚动轴承故障主要分为以下几类3.腐蚀：滚动轴承受到化学腐蚀或电化学腐蚀时，表面会出现锈蚀和坑点。1.疲劳剥落：滚动轴承在长时间高强度的使用下，其表面会发生疲劳剥落，产生麻点或剥落坑。4.断裂：滚动轴承在承受过大载荷或材料缺陷时，可能会导致断裂。2.磨损：滚动轴承与滚动体之间存在异物或润滑不良时，会导致磨损和摩擦增大。5.胶合：当滚动体与滚动轴承之间存在高温摩擦时，会导致材料粘合在一起。滚动轴承故障的诊断方法为了及时发现和解决滚动轴承故障，需要采取1.听诊法：通过听滚动轴承的声音来判断其运转状态是否正常。0102以下诊断方法2.振动分析法：通过监测滚动轴承的振动3.温度检测法：通过测量滚动轴承的温度0304信号来判断其是否存在故障。来判断其是否正常运转。4.油样分析法：通过分析润滑油的杂质和5.射线检测法：通过射线扫描滚动轴承来判断其内部是否存在裂纹和缺陷。0506成分来判断滚动轴承的磨损情况。02滚动轴承故障的物理基础滚动轴承的结构与材料滚动轴承的结构滚动轴承由内圈、外圈、滚动体和保持架组成。滚动体在内、外圈之间滚动。保持架的作用是使滚动体保持正确的位置。滚动轴承的材料滚动轴承的材料主要为高碳铬轴承钢，经过淬火、回火处理，具有高硬度、高耐磨性以及足够的韧性和淬透性。滚动轴承的润滑与摩擦滚动轴承的润滑滚动轴承的润滑主要是为了减少摩擦和磨损，提高轴承的使用寿命和可靠性。常用的润滑剂有润滑油、润滑脂等。滚动轴承的摩擦滚动轴承的摩擦分为滚动摩擦和滑动摩擦。滚动摩擦是指滚动体在内外圈之间滚动时产生的摩擦；滑动摩擦是指滚动体与内外圈之间在相对运动时产生的摩擦。滚动轴承的疲劳与断裂滚动轴承的疲劳滚动轴承的疲劳是由于长期承受交变载荷的作用，导致材料表面的微裂纹逐渐扩展并最终形成疲劳裂纹。疲劳是滚动轴承的主要失效形式之一。滚动轴承的断裂滚动轴承的断裂主要是由于材料缺陷、热处理不良或过载等原因引起的。断裂会导致轴承无法正常工作，严重时甚至会引发安全事故。03滚动轴承故障的检测技术基于振动的检测技术010203振动监测仪频谱分析冲击脉冲法用于监测轴承的振动情况，通过分析振动信号，判断轴承的运行状态。对轴承的振动信号进行频谱分析，识别出不同的频率成分，判断出轴承的故障类型。通过测量轴承转动过程中产生的冲击脉冲信号，判断轴承的损伤程度。基于温度的检测技术红外测温仪热成像仪温度监测系统使用红外测温仪测量轴承通过热成像仪拍摄轴承的温度分布情况，识别出高温区域，判断轴承的故障位置。安装温度传感器，实时监测轴承的温度变化，及时发现异常情况。的温度，判断轴承是否过热。基于声音的检测技术声谱分析对轴承运行过程中产生的声音进行声谱分析，判断轴承的运行状态。声音传感器安装声音传感器，采集轴承运行过程中的声音信号，通过分析声音信号判断轴承的运行状态。基于化学的检测技术油样分析采集轴承运行过程中的润滑油样品，通过化学分析判断润滑油的质量和轴承的磨损情况。气体分析采集轴承运行环境中的气体样品，通过化学分析判断轴承是否过热或者存在磨损情况。04滚动轴承故障的诊断实例基于振动的诊断实例频率异常滚动轴承的振动频率与转速有关，若出现异常的振动频率，可能是轴承出现故障。振幅异常滚动轴承在运转过程中，若振幅超过正常范围，则可判断为异常。波形异常正常的滚动轴承振动波形应为规则的波形，若出现异常的波形，可能是轴承故障导致的。基于温度的诊断实例温度过高温度不均温度变化趋势异常滚动轴承运转过程中，若温度过高，可能是轴...
