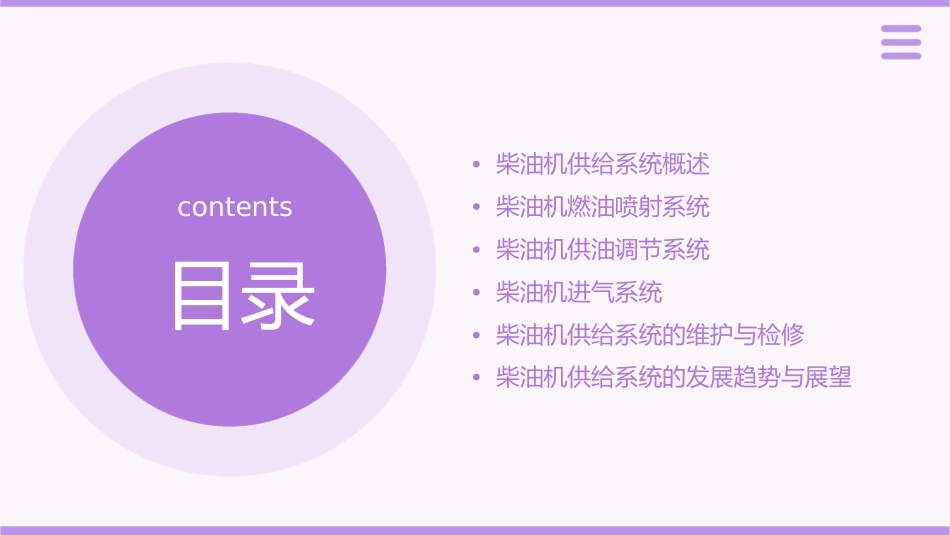

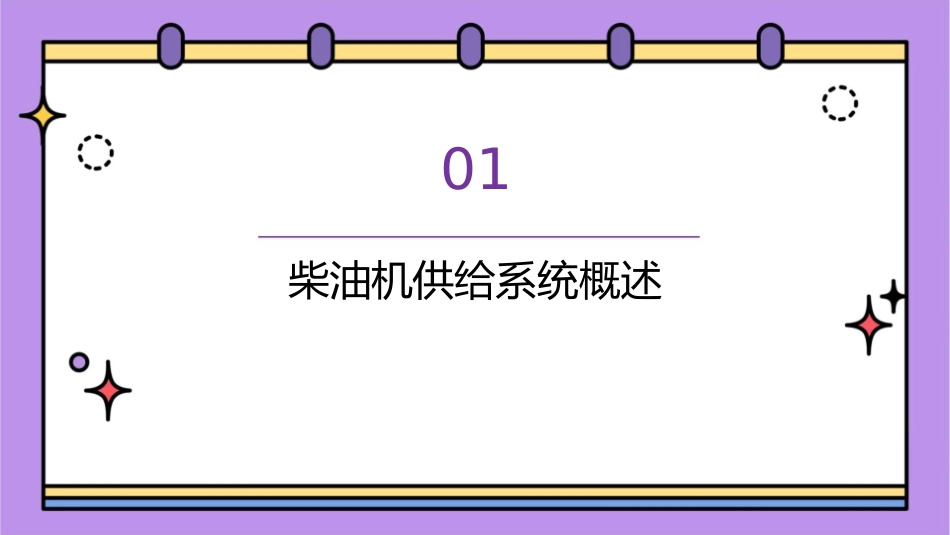

柴油机供给系课件•柴油机供给系统概述contents•柴油机燃油喷射系统•柴油机供油调节系统目录•柴油机进气系统•柴油机供给系统的维护与检修•柴油机供给系统的发展趋势与展望01柴油机供给系统概述供给系统的作用与组成作用根据柴油机工作需要，定时、定量、定压地将清洁的柴油以雾状喷入燃烧室，与空气混合后燃烧，并将燃烧后的废气排入大气中。组成柴油箱、柴油滤清器、输油泵、喷油泵、喷油器、油管和燃油调节器等。供给系统的工作原理输油泵从柴油箱中吸取柴油，经滤清器过滤后进入喷油泵。喷油泵根据柴油机负荷和转速的变化，将适量的柴油以高压经喷油器喷入燃烧室。喷油器将柴油雾化并与空气混合，形成可燃混合气，在压缩行程接近终了时由火花塞点燃，燃烧做功。废气经排气管排入大气中。供给系统的类型与特点传统机械式供油系统结构简单、工作可靠，但供油量和供油时间调节不够精确，难以满足现代柴油机对高性能的要求。电子控制燃油喷射系统采用传感器、控制器和执行器等电子技术，对供油量、供油时间和喷油压力等参数进行精确控制，提高了柴油机的动力性、经济性和排放性能。02柴油机燃油喷射系统燃油喷射系统的组成01020304喷油器燃油泵燃油滤清器油轨和油管负责将燃油雾化并喷入气缸内。提供高压燃油，确保喷油器正过滤燃油中的杂质，保护喷油器和燃油泵。输送燃油到喷油器，并确保供油顺畅。常工作。燃油喷射系统的工作原理燃油泵将低压燃油加压后送至油轨。燃油在气缸内与空气混合，经压缩后燃烧做功。喷油器接收到控制信号，开启喷油嘴将燃油喷入气缸内。燃油喷射系统的类型与特点机械式燃油喷射系统结构简单、工作可靠，但喷油量和喷油正时不够精确。电子控制燃油喷射系统喷油量和喷油正时精确可控，排放性能优越，但成本较高。03柴油机供油调节系统供油调节系统的组成010203调速器油量调节机构供油泵根据柴油机负荷变化自动调节供油量，以维持稳定的转速。包括柱塞、调速杠杆和油量调节齿条等，根据调速器指令调节供油量。负责将燃油从油箱输送至喷油器，并提供一定压力的燃油。供油调节系统的工作原理调速器感知负荷变化当柴油机负荷发生变化时，调速器通过飞锤或液压传感器感知转速变化。调节供油量调速器根据感知到的转速变化，通过油量调节机构调节柱塞位置，从而改变供油量。维持稳定转速供油调节系统通过自动调节供油量，使柴油机在不同负荷下都能维持稳定的转速。供油调节系统的类型与特点机械离心式调速器液压式调速器电子调速器结构简单、工作可靠，但调节精度高、响应速度快，但结构复杂、成本较高。通过电子控制技术实现精确调节，具有调节范围宽、响应速度快、适应性强等优点。调节精度和响应速度有限。04柴油机进气系统进气系统的组成空气滤清器进气管路进气门及气门机构过滤掉进气中的尘埃、水分等杂质，保证进入气缸的空气清洁。将空气从滤清器引入气缸，其形状和长度对进气效率有影响。控制进气门的开闭，以调节进气量。进气系统的工作原理负压进气利用活塞下行产生的负压将空气吸入气缸，常见于自然吸气发动机。强制进气通过增压器提高进气压力，将更多空气压入气缸，常见于涡轮增压发动机。进气系统的类型与特点自然吸气进气系统结构简单，维护方便，但进气效率受发动机转速和负荷影响较大。涡轮增压进气系统能够在低转速下提供较大的扭矩输出，提高发动机的动力性和经济性，但结构复杂，成本较高。05柴油机供给系统的维护与检修供给系统的维护保养定期更换滤清器检查供油压力按照使用说明书要求，定期更换燃油滤清器和机油滤清器，防止杂质进入供给系统。定期检查供油压力，确保其符合规定值，以保证喷油器正常工作。清洗油箱和油管调整喷油正时定期清洗油箱和油管，去除积碳和胶质，保持油路畅通。根据柴油机工作状况，适时调整喷油正时，保持最佳燃烧效果。供给系统的常见故障诊断与排除供油不足喷油器雾化不良检查油箱油量、滤清器是否堵塞、油管是否检查喷油器针阀是否磨损、喷油压力是否过低等，必要时更换喷油器。漏油等，排除故障。供油时间不准确油路中有空气检查供油提前角是否合适、飞轮刻度是否对准等，进行调整。检查油管接头是否...
