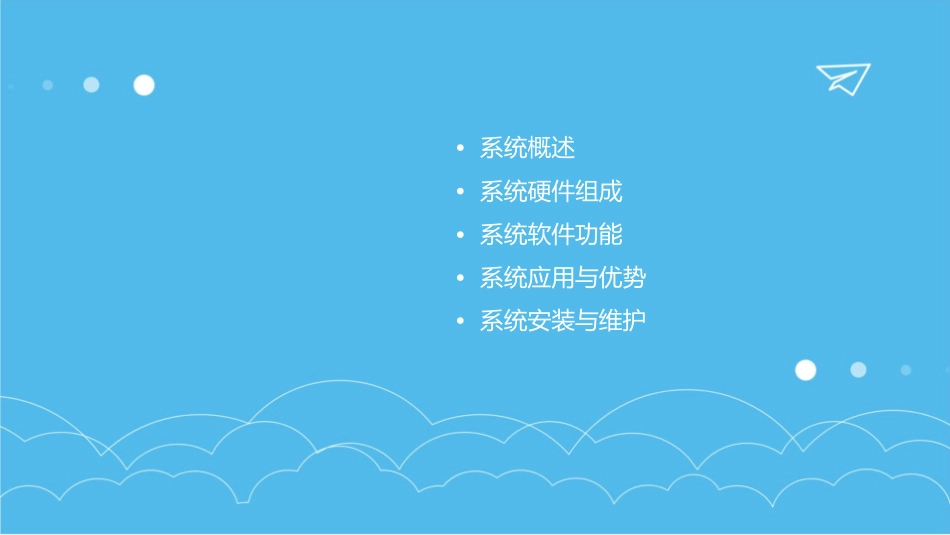

•系统概述•系统硬件组成•系统软件功能•系统应用与优势•系统安装与维护定义与功能0102定义功能脱硝固定污染源烟气排放连续监测系统是一种用于监测固定污染源烟气中氮氧化物（NOx）排放量的技术系统。该系统能够实时、准确地监测烟气中的NOx浓度，并将数据传输至监控中心，为环保部门和企业提供数据支持，以实现污染物减排和环境质量改善的目标。系统组成与架构系统组成脱硝固定污染源烟气排放连续监测系统主要包括采样探头、预处理装置、分析仪表、数据采集与传输模块等部分。系统架构该系统采用模块化设计，各模块之间通过标准接口进行通信，方便安装、维护和升级。同时，系统架构应具备高可靠性、高稳定性、易扩展等特点，以满足不同规模和不同监测需求的企业需求。工作原理简介工作原理脱硝固定污染源烟气排放连续监测系统通过采样探头抽取烟道中的烟气，经过预处理装置去除烟气中的水分、灰尘等杂质，再由分析仪表检测烟气中NOx的浓度。检测数据通过数据采集与传输模块实时传输至监控中心，经过数据处理和分析，最终得到NOx的排放量。技术特点该系统采用先进的激光光谱分析技术，具有高精度、高灵敏度、抗干扰能力强等特点，能够适应各种复杂烟气条件下的连续监测。同时，系统还具备自动校准、故障诊断等功能，确保监测数据的准确性和可靠性。采样探头采样探头是连续监测系统的首要环节，主要负责从烟道中抽取烟气。探头应具备高效、稳定、耐腐蚀的特点，能够抵抗高温和粉尘的干扰。探头设计应考虑到不同烟道尺寸和形状，以便能够准确、稳定地抽取烟气。采样探头应定期进行维护和校准，以确保其正常工作和数据的准确性。过滤器过滤器应定期更换或清洁，以保证连续监测系统的正常运行和数据的准确性。根据不同的烟气特性和仪器要求，应选择合适的过滤材料和结构。过滤器应具备高效过滤、耐腐蚀、低阻力的特点，以确保连续监测系统的稳定运行。过滤器的主要作用是去除烟气中的粉尘和水分，保护后续的仪器设备。0504030201气体分析仪气体分析仪是连续监测系统的核心分析仪应选择可靠的传感器和先进的测量技术，以提高测量准确性和稳定性。部分，用于测量烟气中的氮氧化物等污染物浓度。分析仪应具备高精度、高灵敏度、低检测限的特点，以保证准确测量烟气中的污染物浓度。分析仪应定期进行校准和维护，以确保其正常工作和数据的准确性。数据采集与处理单元01020304数据采集与处理单元是连续监测系统的控制中心，负责采集、处理、存储和传输数据。单元应具备强大的数据处理能力和稳定的数据传输功能，以保证数据的实时性和准确性。单元应具备友好的人机界面，方便用户进行操作和维护。数据采集与处理单元应定期进行软件升级和维护，以确保其正常工作和数据的准确性。电源及辅助设备电源及辅助设备为连续监测系统提供稳定的电力供应和必要的辅助功能。电源应具备高效率、低功耗、稳定性好的特点，以保证系统的正常运行。辅助设备包括管路、阀门、泵等，用于连接各个部件和实现系统的自动化控制。数据采集与处理数据采集系统能够实时采集烟气排放的各项参数，如烟气流量、温度、压力、污染物浓度等。数据处理对采集到的原始数据进行预处理，包括数据清洗、异常值剔除、数据归一化等操作，以确保数据质量。实时监测与显示实时监测系统能够实时监测烟气排放的各项参数，并实时显示在控制室的监控屏幕上。动态图形通过动态图形的方式展示烟气排放的变化趋势，便于操作人员直观了解烟气排放情况。数据存储与查询数据存储系统能够将采集到的数据存储在数据库中，以便后续的数据分析和追溯。数据查询提供灵活的数据查询功能，操作人员可以根据需要查询历史数据，进行数据挖掘和分析。报警与故障诊断报警功能当烟气排放的参数超过预设的报警阈值时，系统自动触发报警，提醒操作人员及时处理。故障诊断系统具备故障诊断功能，能够自动检测设备的运行状态，及时发现并提示故障，保障系统的稳定运行。报表生成与打印02系统可以根据需要生成各类报报表打印表，如烟气排放日报、月报、年报等。01报表生成提供报表打印功能，方便操作人员将报表打印成纸质文件，进行存档和上报。应用领域与范围...
