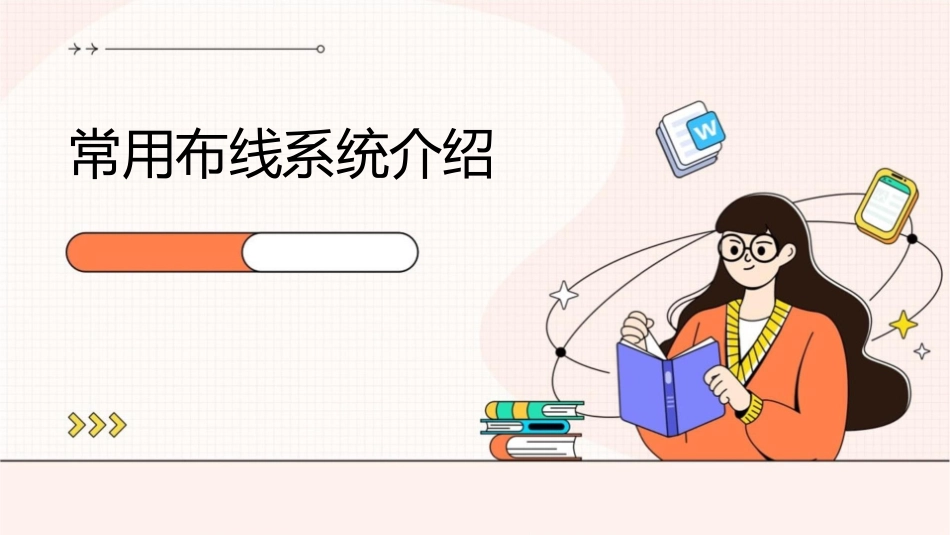

常用布线系统介绍课件VIP免费

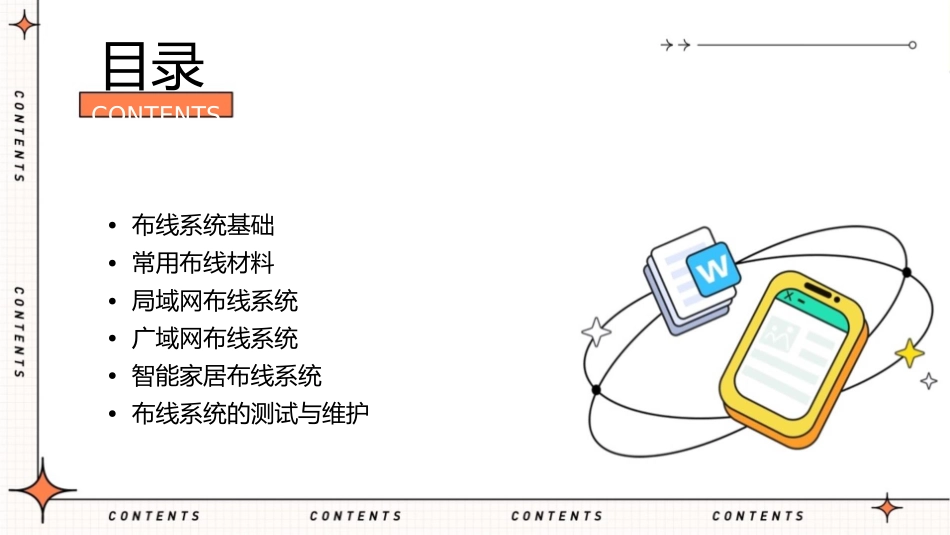

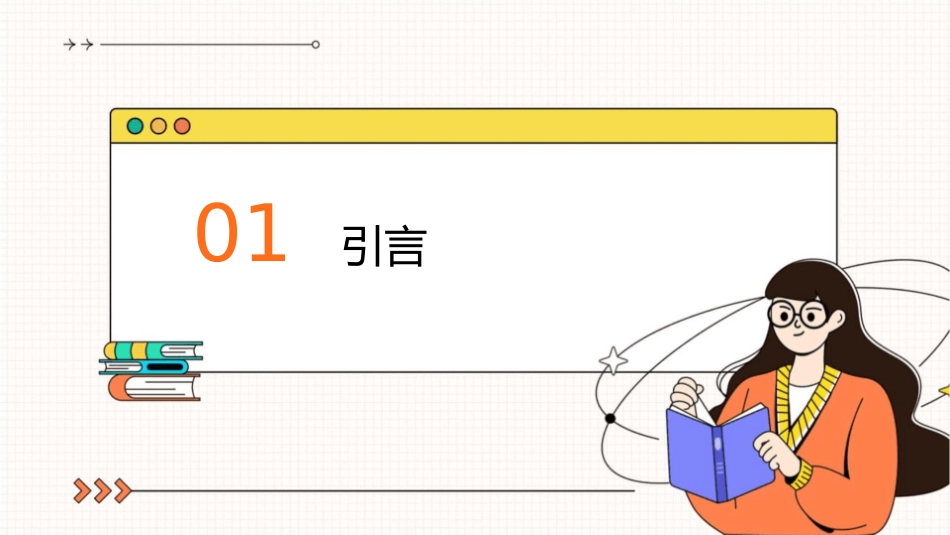

常用布线系统介绍目录CONTENTS•布线系统基础•常用布线材料•局域网布线系统•广域网布线系统•智能家居布线系统•布线系统的测试与维护01引言背景介绍01随着信息技术的不断发展，布线系统在建筑物中扮演着越来越重要的角色，是网络通信、数据传输和监控等应用的基础。02在现代化建筑中，一个高效、可靠和易管理的布线系统是确保建筑物各项功能正常运行的关键。课程目的01020304了解常用布线系统的基本概念、特点和适用场景熟悉常用布线系统的组成、架构和标准提高对布线系统的认识和应用掌握常用布线系统的设计和实能力施方法02布线系统基础布线系统概述布线系统是建筑物内或建筑群之间的传输网络，用于连接各种信息终端及设备，实现数据、语音、视频等信息的传输。布线系统通常按照拓扑结构分为星型、树型、环型、网状等几种类型。布线系统由传输介质、连接器和相关硬件组成，分为室内布线和室外布线两种类型。布线系统标准国际标准：ISO/IEC11801、TIA/EIA568A等。国内标准：GB50311-2016《综合布线系统工程设计规范》、GB50312-2016《综合布线系统工程验收规范》等。标准规定了布线系统的传输介质、连接器、安装工艺、测试方法等方面的要求。布线系统的设计原则兼容性原则可靠性原则扩展性原则经济性原则布线系统应兼容各种类型的信息终端及设备，满足不同用户的需求。布线系统应具有较高的可靠性，保证数据传输的稳定性和安全性。布线系统应具有较好的扩展性，方便用户在未来增加新的终端及设备。布线系统应在满足性能要求的前提下，尽可能降低成本，提高性价比。03常用布线材料电缆与光缆电缆电缆是网络传输的主要载体，分为同轴电缆、双绞线和网线等。同轴电缆常用于闭路电视和宽带网络的传输，双绞线和网线则用于局域网的连接。光缆光缆是以光波为载体进行数据传输的网络线缆，具有传输距离远、传输速度快、抗干扰能力强等特点，广泛应用于各种网络传输领域。连接器与适配器连接器连接器是用于连接电缆、光缆与网络设备的接口，分为电连接器和光连接器。电连接器主要应用于局域网和城域网等低速网络，光连接器则应用于高速网络和长途网络。适配器适配器是一种用于将连接器与设备相连接的接口转换器，能够实现不同类型连接器之间的兼容。传输介质与拓扑结构传输介质传输介质是网络传输的基础，分为有线传输介质和无线传输介质。有线传输介质包括双绞线、同轴电缆、光缆等，无线传输介质则包括无线电波、微波、红外线等。拓扑结构拓扑结构是网络连接的布局方式，常见的拓扑结构包括星型、总线型、树型和环型等。不同的拓扑结构具有不同的特点和适用场景。04局域网布线系统局域网概述局域网定义局域网是一种在有限范围内（如一座建筑、校园或公司等）连接计算机和其他设备的网络，通常覆盖距离在几千米以内。局域网特点局域网具有较高的数据传输速率和较低的延迟，通常在100Mbps到10Gbps之间，同时可以在较小的地理范围内实现高效的资源共享和信息交换。局域网应用场景局域网广泛应用于学校、办公室、工厂、家庭等场所，可以连接打印机、扫描仪、服务器、路由器等设备，实现文件传输、数据共享、网络打印等功能。局域网布线设计布线需求分析布线方案设计布线方案实施计划在进行局域网布线设计之前，需要对布线的需求进行分析，包括网络拓扑结构、数据传输速率、设备数量和位置、未来扩展需求等因素。根据需求分析结果，设计布线方案，包括确定电缆类型、长度、走线路径、连接方式等，同时需要考虑如何避免干扰和优化网络性能。制定详细的布线方案实施计划，包括所需材料、人员分工、实施时间、安全措施等，确保布线方案能够顺利实施。局域网布线实施布线材料准备布线路径规划根据布线方案，准备所需的电缆、连接器、面板、支架等材料，确保质量合格且数量足够。根据设计方案，规划电缆的走线路径和固定方式，确保电缆排列整齐、美观且不干扰其他设备的正常运行。连接器和面板安装网络设备配置将连接器和面板按照设计方案安装在适当的位置，确保连接牢固、接触良好且符合规范要求。配置网络设备（如路由器、交换机、服务器等），确保设备参数正确且能够正常工作。05广域网布线...
