水平固定管焊接分析课件VIP免费

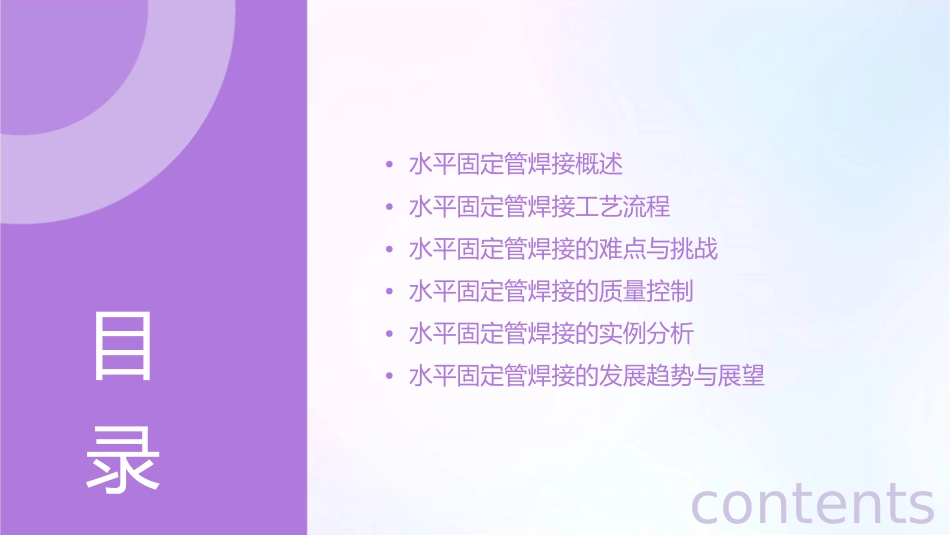

水平固定管焊接分析课件•水平固定管焊接概述•水平固定管焊接工艺流程•水平固定管焊接的难点与挑战•水平固定管焊接的质量控制•水平固定管焊接的实例分析•水平固定管焊接的发展趋势与展望目录contents01水平固定管焊接概述定义与特点定义水平固定管焊接是指在不转动工件的情况下，将两个或多个工件焊接在一起的过程。特点水平固定管焊接具有高效率、高精度和高稳定性的特点，适用于各种金属材料的焊接，如碳钢、不锈钢、铝等。水平固定管焊接的历史与发展历史水平固定管焊接最初起源于20世纪初，当时主要应用于建筑和管道安装领域。随着技术的发展，水平固定管焊接在工业制造、航空航天、医疗和食品等领域的应用也越来越广泛。发展近年来，随着自动化和机器人技术的引入，水平固定管焊接的效率和精度得到了进一步提高，同时减轻了工人的劳动强度，提高了生产效率。水平固定管焊接的重要性保证产品质量由于水平固定管焊接的高精度和高稳定性，可以保证产品的质量，提高产品的可靠性。提高生产效率水平固定管焊接可以大大提高生产效率，缩短生产周期，降低生产成本。满足工程需求在各种工程项目中，如桥梁、建筑、管道安装等，水平固定管焊接是必不可少的工艺方法之一，能够满足工程项目的需求。02水平固定管焊接工艺流程焊接前准备010203焊接材料选择坡口准备定位与装配根据设计要求和工艺规范选择合适的焊接材料，如焊丝、焊条等。根据焊接材料和工艺要求，准备坡口并保证其质量。将管道固定在水平位置，并进行定位和装配，确保对口质量。焊接过程预热焊接操作焊接参数控制根据材料类型和厚度，进行适当的预热处理，以降低焊接应力。采用合适的焊接工艺和操作方法，如手工电弧焊、气体保护焊等。根据工艺要求和操作技能，控制焊接参数如电流、电压、焊接速度等。焊接后处理01020304焊缝外观检查无损检测热处理焊后检验检查焊缝外观是否符合要求，如表面平整、焊缝宽度等。采用无损检测方法如射线探伤、超声波探伤等，对焊缝质量进行检测。根据材料类型和工艺要求，进行适当的热处理以降低焊接应力。对整个焊接过程进行质量检验，确保焊接质量和安全性。03水平固定管焊接的难点与挑战难点一：管件对准与固定总结词精确对中、稳定支撑、辅助固定详细描述水平固定管焊接的第一步是确保管件的对准和固定。由于重力作用，管件可能在焊接前就发生偏移，因此需要采取措施确保精确对中。此外，为了防止焊接过程中管件的移动，需要有一个稳定支撑和辅助固定的方法。难点二：熔池控制与成型总结词温度控制、熔深保持、流动性调节详细描述熔池的控制和成型是水平固定管焊接的另一个难点。温度控制是关键，因为过高的温度可能导致材料变形和焊缝氧化，而过低的温度则可能导致未焊透。同时，保持熔深和调节流动性也是关键，以确保焊缝的完整性和美观度。难点三：焊接应力与变形总结词应力释放、变形预防、热影响区控制详细描述在水平固定管焊接过程中，由于热量输入和材料冷却不均匀，可能会导致焊接应力集中和变形。这些应力如果不及时释放，可能会导致焊缝开裂，而变形则可能导致管件弯曲或扭曲。因此，需要采取措施来控制热影响区，预防变形并确保焊接过程的稳定性。04水平固定管焊接的质量控制严格控制焊接参数焊接电流01焊接电流大小直接影响到焊接熔深和焊接效率。在保证母材充分熔化的前提下，应尽量减小焊接电流，以减小热输入对焊接接头性能的影响。焊接电压02合适的焊接电压能够使焊缝成形良好，并获得稳定的焊接过程。如果焊接电压过低，会导致焊缝熔深不足；如果焊接电压过高，则可能使焊缝烧穿或产生飞溅。焊接速度03焊接速度过快会导致热输入不足，焊缝熔深浅；而焊接速度过慢则可能导致母材过热，增加热影响区宽度，降低接头性能。加强焊接过程监控焊接前的检查焊接过程中的监控焊接后的检查对焊材、焊剂、保护气体等进行检查，确保其符合要求，并对焊机进行调试，确保其工作正常。对焊接参数进行实时监控，确保其符合工艺要求；同时对焊缝成形、熔池状态等进行观察，发现问题及时处理。对焊缝外观进行检验，检查有无气孔、裂纹等缺陷；对焊缝内部进行无损检测，如射线探伤、...
