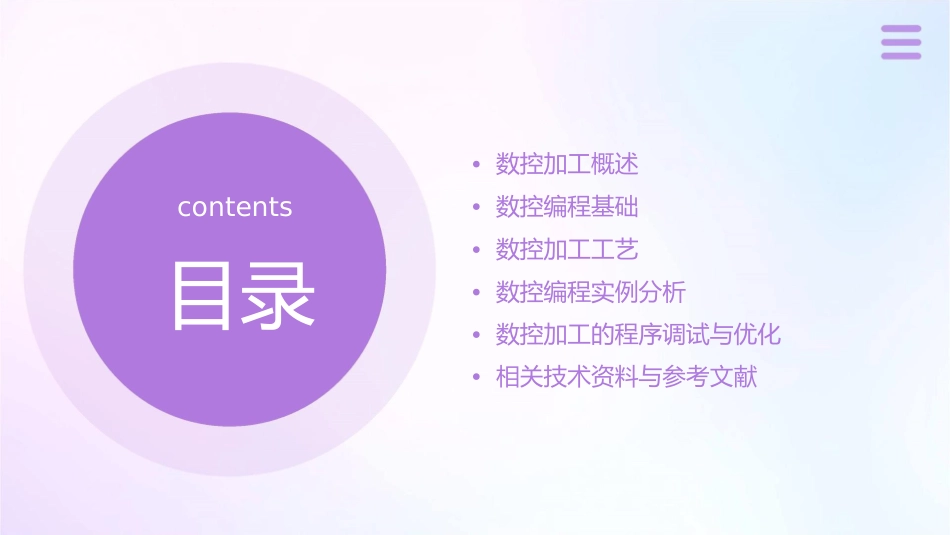

数控加工的程序编制资料课件•数控加工概述contents•数控编程基础•数控加工工艺目录•数控编程实例分析•数控加工的程序调试与优化•相关技术资料与参考文献01数控加工概述数控加工的定义与特点数控加工定义数控加工是一种先进的制造技术，通过数字化控制系统实现对机械零件的精确加工。数控加工特点高精度、高效率、高自动化、低成本、适用于复杂形状、可实现批量生产。数控加工的基本原理010203数字控制技术机床坐标系加工指令数控加工采用数字控制技术，通过计算机编程实现对机床的精确控制。数控加工中，机床坐标系是用来确定工件位置和运动的参考系。加工指令是用于指导数控机床进行加工的指令，包括切削速度、进给速度、刀具等参数。数控加工的应用范围航空航天汽车制造医疗器械数控加工在航空航天领域广泛应用于加工高精度零部件，如涡扇发动机的叶片、机匣等。数控加工在汽车制造领域用于加工复杂的零部件，如汽缸头、曲轴等。数控加工在医疗器械领域用于加工高精度的医疗器械，如人工关节、牙科种植体等。02数控编程基础数控编程的基本概念数控编程的定义数控编程的原理数控编程的意义数控编程是一种使用数字控制技术来控制机床进行加工操作的方法。数控编程通过将工件的几何形状、尺寸和加工要求转化为数字信息，再由计算机对这些信息进行处理，最终生成控制机床运动的指令。数控编程可以提高加工效率、提高加工精度、降低劳动强度、缩短制造周期，是现代制造业中的重要组成部分。数控编程的代码组成G代码M代码用于控制机床的各种运动，如直线插补、圆弧插补、快速定位等。用于控制机床的各种辅助动作，如冷却液的开启和关闭、主轴的启动和停止等。F代码T代码用于控制切削速度和进给速度。用于选择刀具。数控编程的流程建立数学模型校验程序根据加工方案，建立数学模型，包括工件的几何形状、尺寸和加工要求的数学描述。在程序编写完成后，需要对程序进行校验，以确保程序的正确性和安全性。确定加工方案编写程序运行程序将校验后的程序传输到数控机床上，运行程序，进行加工操作。根据零件的图纸和技术要求，确定加工方案，包括加工工序、加工余量、刀具选择等。根据数学模型，编写数控程序，包括G代码、M代码、F代码和T代码。03数控加工工艺数控加工的工艺特点高效性数控加工可以实现自动化和程序化，减少了人工操作和干预，提高了加工效率。高精度数控加工设备一般具有高精度的机床和刀具，能够实现高精度的加工，特别适合于加工具有高精度要求的零件。多轴加工数控加工可以实现多轴联动，可以同时控制多个轴的旋转和移动，实现复杂形状的加工。数控加工的工艺流程加工和检验将程序输入到数控机床中，进行加工和检验，确保零件符合要求。程序编制根据零件要求，编制相应的数控程序，控制机床的运动轨迹。刀具和夹具准备毛坯准备根据零件要求，准备相应的刀具和夹具，如铣刀、钻头、夹具等。零件图纸分析根据零件要求，准备相应的毛坯，如棒料、对零件图纸进行分析，了解零件的形状、尺寸、材料、精度等要求。板料等。数控加工的工艺参数选择切削速度切削速度是指刀具切削材料的速度，应根据材料硬度、刀具材质、机床功率等因素进行选择。进给速度进给速度是指刀具在切削过程中移动的速度，应根据材料硬度、刀具材质、机床功率等因素进行选择。背吃刀量背吃刀量是指刀具在切削过程中切削的材料厚度，应根据材料硬度、刀具材质、机床功率等因素进行选择。04数控编程实例分析数控车削编程实例加工工艺分析刀具路径规划对零件进行工艺分析，确定加工方案和工艺参数。根据零件形状和材料性质选择合适的刀具和切削参数，并进行刀具路径规划。编程指令选择程序调试与优化根据加工方案选择合适的编程指令，如G代码、M代码等。将编制好的程序输入数控车床进行调试和优化，确保加工质量和效率。数控铣削编程实例加工工艺制定编程指令选用根据零件材料、形状和精度要求制定选择适合的编程指令，如G代码、M代码等，实现零件的精确加工。合理的加工工艺。刀具路径规划程序调试与优化根据零件形状和材料性质选择合适的刀具和切削参数，并进行刀具路径规划。将编制好的程序输入数控...
