电缆桥架安装工艺课件VIP免费

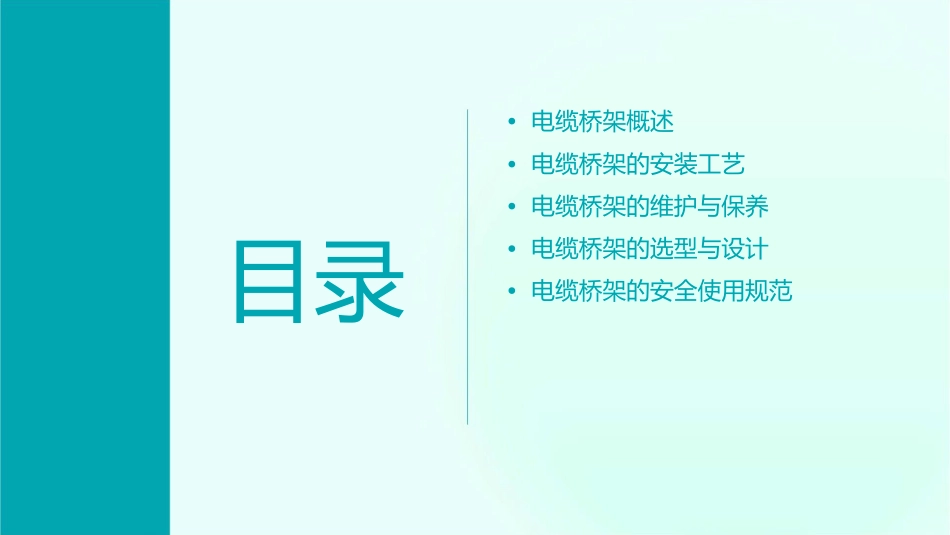

电缆桥架安装工艺课件•电缆桥架概述•电缆桥架的安装工艺•电缆桥架的维护与保养•电缆桥架的选型与设计•电缆桥架的安全使用规范目录01电缆桥架概述电缆桥架的定义01电缆桥架是一种用于支撑和保护电缆的设备，通常由金属或塑料制成。02它能够提供方便的电缆布线方式，使电缆更加整齐、有序地排列，并保护电缆免受机械损伤和环境因素的损害。电缆桥架的种类根据材质分类可分为金属电缆桥架和非金属电缆桥架，其中金属电缆桥架又可分为钢制、铝合金制等，非金属电缆桥架又可分为塑料、玻璃钢等。根据用途分类可分为普通电缆桥架和特种电缆桥架，特种电缆桥架又可分为防火、防腐、防尘等类型。电缆桥架的应用场景电缆桥架广泛应用于建筑、电力、通信、交通等各个领域。在建筑领域中，电缆桥架用于室内外电力、通信线路的01在电力领域中，电缆桥架用于输电线路的支持和保护。敷设。0203在交通领域中，电缆桥架用在通信领域中，电缆桥架用于光缆、电缆等通信线路的敷设。0405于地铁、高铁等轨道交通线路的支持和保护。02电缆桥架的安装工艺安装前的准备工作确定电缆桥架的型号和规格检查电缆桥架的质量根据工程要求和现场实际情况，选择合适的电缆桥架型号和规格，确保满足使用需求。核对电缆桥架的合格证明文件，检查桥架的外观质量，确保无损坏、变形等现象。确定电缆桥架的安装位置准备安装工具和材料根据施工图纸和现场实际情况，确定电缆桥架的安装位置，并做好标记。根据安装需要，准备必要的安装工具和材料，如电钻、螺丝刀、电缆桥架专用连接件等。安装步骤铺设电缆桥架将电缆桥架放置在吊架上，调整好位置和角度，确保桥架平整、稳定。安装吊架根据电缆桥架的长度和宽度，在桥架下方安装相应的吊架，确保吊架的位置、高度和角度符合要求。02连接电缆桥架03根据需要，使用专用连接件将多个电缆桥架连接起来，确保连接牢固、平整。01整理电缆将电缆整理到电缆桥架上，确保电缆排列整齐、美观。0504固定电缆桥架在关键部位使用螺丝等固定件将电缆桥架固定在墙上或地面上，确保安全稳定。安装注意事项010203注意安全遵循标准保证质量在安装过程中，要注意自身和他人的安全，遵守安全操作规程。遵循国家和地方的相关标准和规范，确保安装质量符合要求。在安装过程中，要保证电缆桥架的质量和稳定性，确保长期使用效果良好。电缆桥架的维护03与保养日常维护每日巡检清洁保养紧固件检查检查桥架的外观是否完好，有无破损、锈蚀等现象，确保桥架的正常运行。定期清除桥架上的灰尘、杂物，保持桥架的清洁，防止因灰尘、杂物引起的短路或故障。检查桥架的紧固件是否松动，如发现松动应及时紧固，防止因松动引起的桥架移位或脱落。定期保养检查电缆定期检查电缆是否完好，有无破损、老化等现象，如有应及时更换或修复。油漆保护对桥架表面进行油漆保护，防止桥架的锈蚀和腐蚀，延长桥架的使用寿命。电气性能测试定期对桥架的电气性能进行测试，确保桥架的正常运行和安全性。常见问题及解决方案桥架移位电缆过载定期检查桥架的安装基础是否稳固，如有移位应及时调整。定期检查电缆的负载情况，防止因过载引起的电缆发热、短路等现象。桥架变形如发现桥架变形应及时进行修复或更换。04电缆桥架的选型与设计选型原则按需定制考虑承载能力耐腐蚀性根据工程需求和现场条件，选择合适的电缆桥架型号和规格。选择承载能力符合要求的电缆桥架，确保安全可靠地支持电缆的重量。考虑电缆桥架的材质和表面处理，选择具有良好耐腐蚀性能的产品。设计要点合理布局根据电缆的走向和数量，合理设计电缆桥架的布局，确保电缆桥架的安装位置和角度符合要求。优化路径在满足电缆桥架承载能力和安全的前提下，优化电缆桥架的路径，减少材料用量和施工成本。考虑未来扩展在设计时预留一定的扩展空间，以满足未来电缆数量增加或变更的需求。案例分析案例一某工厂的电缆桥架选型与设计，重点考虑了工厂内部的工艺设备和电缆需求，采用了合适规格和材质的电缆桥架，满足了工程要求。案例二某商业中心的电缆桥架安装，根据商业中心的特点和空间限制，设计了美观且实用的电缆桥架布局，既满足了功能需求又提升了空...
