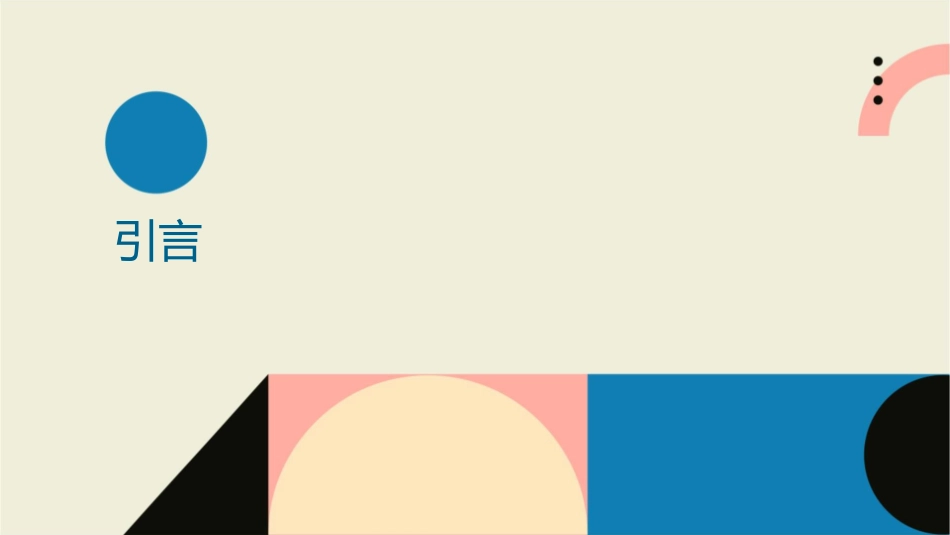

袋式除尘器的结构课件引言目的和背景介绍袋式除尘器的基本概念、发展历程和应用领1域。强调袋式除尘器在环境保护和工业生产中的重要23性。提出本课件的主要内容和目的，即深入了解袋式除尘器的结构和工作原理。袋式除尘器的应用列举袋式除尘器在钢铁、电力、化工、水分析袋式除尘器在不同行业中的技术要求和标准。泥等行业的广泛应用。介绍袋式除尘器在不同应用场景中的优势和特点。袋式除尘器的基本结构进气口010203作用设计材质进气口是袋式除尘器的入口，用于引导含尘气体进入除尘器内部。进气口的设计应考虑到气体的流速、流量以及防止气体在进气口处产生涡流。通常由耐腐蚀、耐磨损的材料制成，如不锈钢、碳钢等。过滤室作用结构设计过滤室是袋式除尘器的主要组成部分，用于对含尘气体进行过滤。过滤室通常由壳体、支架、花板等组成，花板上安装过滤袋。过滤室的设计应考虑到气体的流速、过滤袋的更换和维护等因素。过滤袋作用过滤袋是袋式除尘器的核心部件，用于捕集粉尘颗粒。材料过滤袋通常由聚酯纤维、亚麻、聚四氟乙烯等材料制成。规格过滤袋的规格和尺寸应根据除尘器的处理能力和气体流量来选择。排气口作用材质排气口是袋式除尘器的出口，用于排出经过过滤后的清洁气体。通常由耐腐蚀、耐磨损的材料制成，如不锈钢、碳钢等。设计排气口的设计应考虑到气体的流速、流量以及防止气体在排气口处产生涡流。袋式除尘器的分类按过滤机理分类表面过滤型利用纤维、颗粒等材料对粉尘进行拦截，使粉尘无法通过滤料而达到净化效果。深层过滤型利用纤维、颗粒等材料的毛细作用和吸附作用，将粉尘吸附在滤料内部，从而达到净化效果。按清灰方式分类机械振动清灰型利用机械振动装置对滤袋进行振动，使粉尘从滤袋表面脱落，落入灰斗中。脉冲清灰型利用高压气体或液体对滤袋进行脉冲喷吹，使粉尘从滤袋表面脱落，落入灰斗中。声波清灰型利用声波产生的高频振动，使粉尘从滤袋表面脱落，落入灰斗中。袋式除尘器的性能参数处理风量总结词处理风量是袋式除尘器的重要性能参数，它决定了除尘器的处理能力。详细描述处理风量是指袋式除尘器在单位时间内所能处理的空气流量，通常以立方米/小时或立方米/秒为单位。处理风量的大小直接影响到除尘器的尺寸和过滤面积，进而影响其处理污染物的效率。在选择袋式除尘器时，需要根据实际工况和处理要求来选择合适的处理风量。压力损失总结词详细描述压力损失是袋式除尘器的另一个重要性能参数，它反映了除尘器对空气流动的阻力。压力损失是指袋式除尘器在运行过程中对气流产生的阻力，通常以帕斯卡（Pa）为单位。压力损失的大小与袋式除尘器的结构、过滤材料、粉尘浓度等因素有关。在选择袋式除尘器时，需要综合考虑压力损失和处理效率之间的平衡，以确保除尘器的正常运行和节能效果。VS过滤效率总结词过滤效率是袋式除尘器的核心性能参数，它反映了除尘器去除污染物的效果。详细描述过滤效率是指袋式除尘器去除污染物的能力，通常以百分比表示。过滤效率的高低取决于除尘器的结构、过滤材料、粉尘性质等因素。在选择袋式除尘器时，需要根据实际工况和处理要求选择具有高过滤效率的除尘器，以确保达到排放标准和环保要求。清灰周期和清灰方式总结词详细描述清灰周期和清灰方式是袋式除尘器的维护性能参数，它们决定了除尘器的维护难易程度和运行稳定性。清灰周期是指袋式除尘器在连续运行过程中，每隔一段时间需要进行的清灰操作的时间间隔，通常以小时或天为单位。清灰方式是指清灰时采用的手段和方式，如机械振打、脉冲喷吹等。清灰周期和清灰方式的选择需要根据实际工况和处理要求来决定，以确保除尘器的正常运行和长期稳定性。同时，合理的清灰方式和周期也能够延长除尘器的使用寿命和降低维护成本。袋式除尘器的设计要点设计依据和原则依据根据排放标准和工况条件，确定袋式除尘器的性能参数和规格。原则确保袋式除尘器结构简单、紧凑，便于安装和维护；同时，要保证除尘效率高、阻力低、使用寿命长。设计流程和步骤1.需求分析3.详细设计明确除尘对象、排放标准、处理风量等要求。对各部件进行详细的结构设计，并确定材料和加工工艺。流程2.方...
