键联接及受力分析课件VIP免费

键联接及受力分析课件_第1页
1/24
键联接及受力分析课件_第2页
2/24
键联接及受力分析课件_第3页
3/24

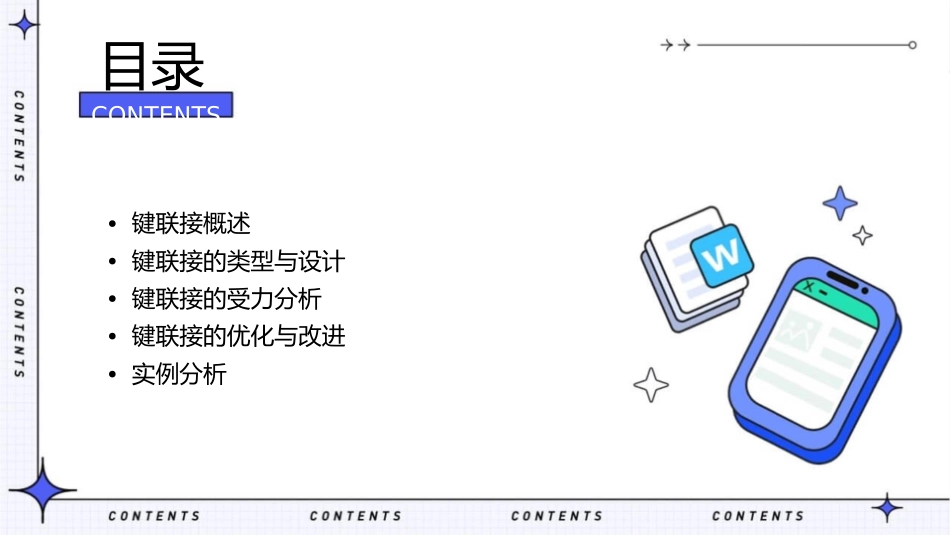

键联接及受力分析课件目录CONTENTS•键联接概述•键联接的类型与设计•键联接的受力分析•键联接的优化与改进•实例分析01键联接概述键联接的定义与分类定义键联接是利用键将两个轴或轴上零件实现周向固定,以传递扭矩或旋转运动的联接方式。分类根据键的截面形状,键联接可以分为平键、半圆键、楔键、切向键和花键等类型。键联接的应用场景工业领域键联接广泛应用于各种机械和设备中,如汽车、飞机、船舶、机床等,用于实现轴与轴上零件的周向固定和传递扭矩。日常生活除了工业领域,键联接在日常生活中也有广泛应用,如自行车、轮滑鞋等运动器材,以及门窗的开启机构等。键联接的特点与要求特点键联接具有结构简单、装拆方便、成本低廉等优点,但在承受较大扭矩或冲击载荷时易松动或损坏。要求在选择和应用键联接时,需要考虑传递的扭矩、转速、工作温度、材料特性以及尺寸限制等因素,以确保联接的可靠性和稳定性。02键联接的类型与设计平键联接总结词平键联接是一种常见的键联接方式,适用于传递较小的扭矩和力矩。详细描述平键通常为矩形或圆形,其工作面为侧面。在平键联接中,键的两侧面与轴和轮毂上的键槽侧面相接触,形成摩擦力来传递扭矩和力矩。平键联接具有结构简单、制造方便、拆装容易等优点,常用于轻载、中速和低精度的机械传动中。半圆键联接总结词半圆键联接是一种特殊类型的键联接,适用于传递较小扭矩和力矩,尤其适用于轴上键槽较浅的场合。详细描述半圆键的形状类似于半圆形,其工作面为侧面。半圆键联接中,键的侧面与轴上的键槽侧面相接触,形成摩擦力来传递扭矩和力矩。半圆键联接具有较好的工作平稳性和较高的承载能力,但其制造和安装要求较高,常用于轻载、中速和低精度的机械传动中。楔键联接总结词楔键联接是一种传递较大扭矩和力矩的键联接方式,适用于对连接强度要求较高的场合。详细描述楔键的形状类似于斜面,其工作面为上下面。楔键联接中,键的上下面与轴和轮毂上的键槽上下面相接触,形成摩擦力来传递扭矩和力矩。楔键联接具有较高的承载能力和较大的传递扭矩,但其结构较复杂,制造和安装要求较高,常用于重载、低速和较高精度的机械传动中。花键联接总结词详细描述花键联接是一种结构紧凑、承载能力高的键联接方式,适用于传递较大扭矩和力矩的场合。花键由多个平键组成,通常为矩形或梯形。花键联接中,多个平键的侧面与轴和轮毂上的键槽侧面相接触,形成多个摩擦力来传递扭矩和力矩。花键联接具有较高的承载能力和较大的传递扭矩,同时其结构紧凑、拆装方便,常用于重载、高速和较高精度的机械传动中。VS切向键联接总结词详细描述切向键联接是一种高强度、高刚度的键联接方式,适用于传递非常大扭矩和力矩的场合。切向键由两个斜面组成,其工作面为斜面。切向键联接中,两个斜面与轴和轮毂上的两个对应的斜面相接触,形成摩擦力来传递扭矩和力矩。切向键联接具有非常高的承载能力和传递扭矩,同时其结构简单、拆装方便,常用于重载、低速和非常高精度的机械传动中。03键联接的受力分析单个键的受力分析总结词单个键在联接中主要承受剪切力或挤压力,其受力分析需考虑键与键槽的接触面和摩擦力。详细描述单个键在联接中主要承受剪切力或挤压力,这是由于键的一侧受压力,另一侧受拉力。在分析单个键的受力时,需要考虑键与键槽的接触面和摩擦力,因为它们对键的受力有重要影响。多个键联接的受力分析总结词多个键联接时,各键所受的力可能不同,需分别对每个键进行受力分析,并考虑键之间的相互作用。详细描述当多个键联接时,各键所受的力可能不同,因为它们在传递载荷时可能存在偏心或不同步的情况。此时,需要对每个键进行独立的受力分析,并考虑键与键之间的相互作用,以确保整个联接的稳定性。键联接的强度计算总结词详细描述根据单个键的受力分析结果,可以计算出键的强度和安全系数,从而评估整个联接的强度。根据单个键的受力分析结果,可以进一步计算出键的剪切强度和挤压力。通过安全系数的计算,可以评估出整个联接的强度和安全性。在进行强度计算时,需要考虑材料的机械性能、键的类型和尺寸、以及工作条件等因素。04键联接的...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

键联接及受力分析课件
