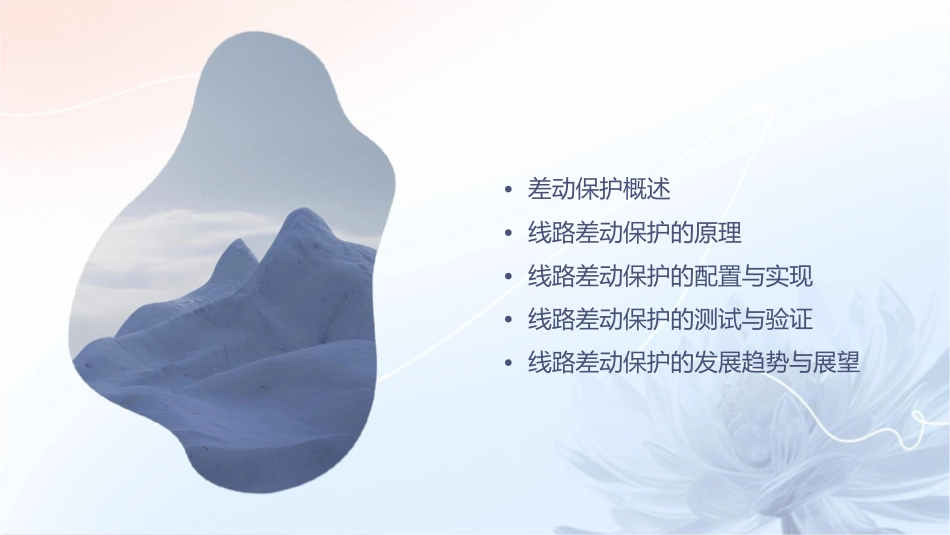

路的差保•差动保护概述•线路差动保护的原理•线路差动保护的配置与实现•线路差动保护的测试与验证•线路差动保护的发展趋势与展望01差保差动保护的基本原理差动保护基于电路中电流或功率的方向变化，通过比较线路两端的电流或功率，检测并隔离故障点。当线路正常运行时，线路两端的电流或功率相等，差动继电器不动作；当线路发生故障时，故障点附近的电流或功率发生变化，导致线路两端的电流或功率不等，差动继电器动作，实现故障隔离。差动保护的分类根据比较电流方向的不同，差动保护可以分为横差保护和纵差保护。横差保护比较线路两端的横向电流方向，纵差保护比较线路两端的纵向电流方向。根据保护对象的不同，差动保护可以分为变压器差动保护、发电机差动保护、母线差动保护等。差动保护的应用场景差动保护广泛应用于电力系统的变压器、发电机、母线等关键设备的保护。在变压器中，差动保护用于检测和隔离变压器绕组和引线的短路故障。在发电机中，差动保护用于检测和隔离定子绕组和转子绕组的短路故障。在母线中，差动保护用于检测和隔离母线及其连接设备的短路故障。02路差保的理线路差动保护的工作原理010203线路差动保护是通过比较线路两端电流的大小和相位来实现的。正常情况下，线路两端的电流大小相等，相位相反，差动电流为零。当线路发生故障时，故障点附近的电流会发生变化，导致线路两端的电流大小和相位不再相等，差动电流不为零，从而触发保护动作。差动保护装置通常安装在电力系统的变压器、发电机、线路等设备上，用于监测和保护这些设备免受内部或外部故障的影响。当被保护设备发生故障时，差动保护装置会迅速动作，切除故障部分，以减小对整个系统的影响。线路差动保护的优缺点优点差动保护具有灵敏度高、动作速度快、可靠性高等优点。它能够快速地检测到被保护设备内部或外部的故障，并采取相应的保护措施，有效地防止故障扩大。此外，差动保护装置结构简单，安装和维护方便，因此在电力系统中得到了广泛应用。缺点差动保护装置也存在一些缺点。例如，它容易受到电流互感器饱和和涌流的影响，导致误动作或拒动作。此外，对于小电流接地系统，差动保护装置的应用也受到限制。线路差动保护的关键技术电流互感器选择01选择合适的电流互感器是差动保护的关键之一。电流互感器应具有高精度、低饱和、低误差等特点，以保证差动保护的可靠性和准确性。涌流识别02在差动保护中，涌流是一个常见的问题。涌流会导致电流互感器饱和，进而影响差动保护的正确动作。因此，涌流识别技术也是差动保护的关键技术之一。谐波抑制03在电力系统中，谐波是一个普遍存在的问题。谐波会导致电流互感器误差增大，进而影响差动保护的准确性和可靠性。因此，谐波抑制技术也是差动保护的关键技术之一。03路差保的线路差动保护的配置方式010203常规配置双重化配置集成配置采用主保护和后备保护的双重化配置，主保护负责快速切除故障，后备保护作为主保护的补充。每套保护均配置完整的主保护和后备保护功能，两套保护相互独立，提高保护的可靠性。将线路的主保护和后备保护集成在同一套装置中，简化保护配置，降低维护成本。线路差动保护的实现过程数据采集故障判断通过电流和电压互感器采集线路两侧的电气量数据。根据差流值和设定的阈值进行比较，判断是否发生故障。差动计算出口动作根据采集的数据计算差流，判若判断为故障，则发出跳闸指令，切除故障线路。断是否存在区内故障。线路差动保护的配置实例某220kV线路采用双重化配置，主保护为分相电流差动保护，后备保护为零序电流差动保护。某110kV线路采用集成配置，将分相电流差动保护和零序电流差动保护集成在同一套装置中。某35kV线路采用常规配置，主保护为三段式距离保护，后备保护为过流保护。04路差保的与线路差动保护的测试方法实验室测试现场测试在实验室环境下，模拟实际运行情况，对线路差动保护装置进行测试。在电力系统中，对实际运行的线路差动保护装置进行测试，验证其功能和性能。故障模拟测试耐压测试模拟线路故障情况，测试线路差动保护装置的故障检测和隔离能力。对线路差动保护装置进行高电压测试，验证其在高...
