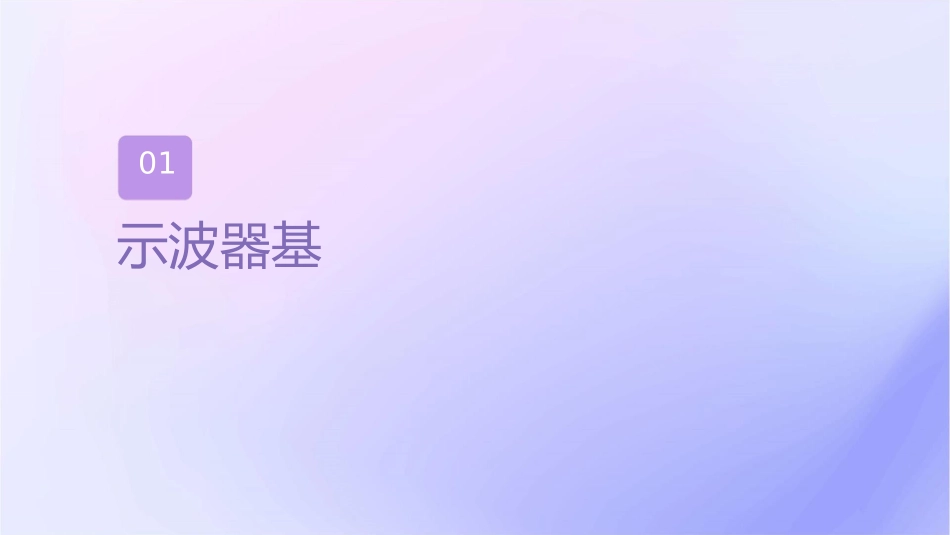

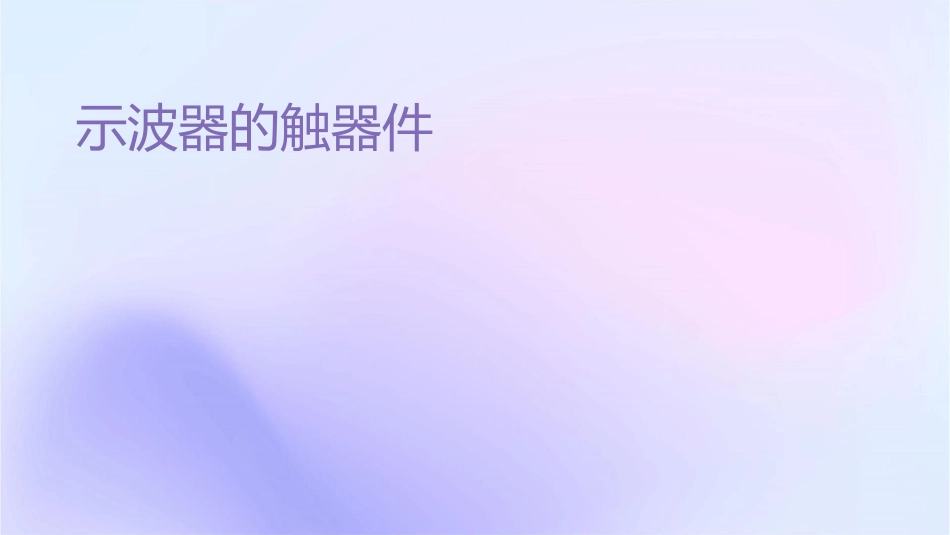

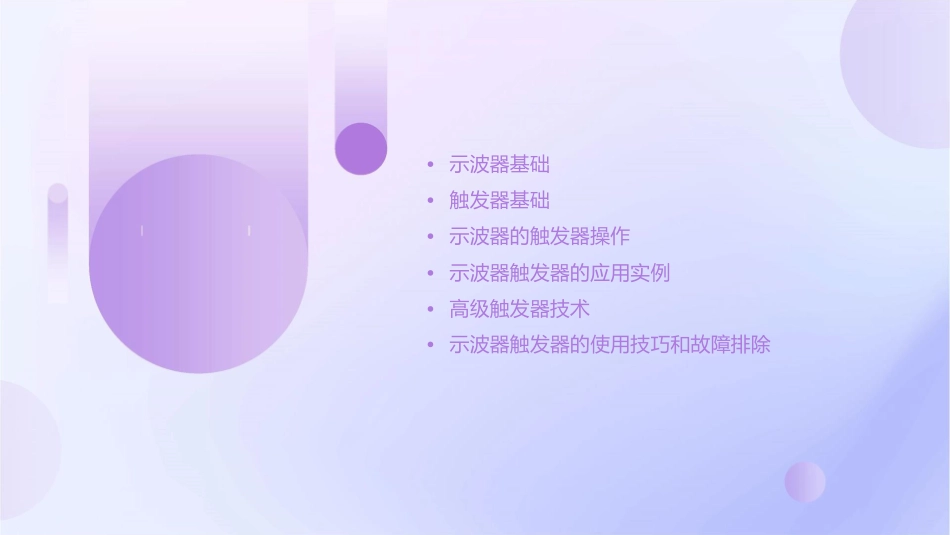

示波器的触器件•示波器基础•触发器基础•示波器的触发器操作•示波器触发器的应用实例•高级触发器技术•示波器触发器的使用技巧和故障排除01示波器基示波器定义和工作原理定义示波器是一种电子测量仪器，用于观察和分析电信号的波形。工作原理示波器通过接收待测电路中的电信号，将其转换为可见的波形，并利用触发、扫描等功能，对波形进行稳定显示和分析。示波器的基本组成垂直系统水平系统负责信号的放大和偏转，包括垂直放大器、偏转板等部件。控制扫描速度和时基，包括扫描发生器、时基电路等。触发系统显示系统用于稳定显示波形，包括触发源选择、触发耦合、触发电平等调整功能。将电信号转换为可见光信号，通常采用阴极射线管（CRT）或液晶显示（LCD）。示波器在电子测量中的应用电压测量时间测量示波器可直接测量信号的电压幅度，包括交流信号的有效值、峰值等。利用示波器的时基和扫描功能，可测量信号的周期、频率、上升时间等时间参数。相位测量故障诊断通过双踪或多踪示波器，可观察两个或多个信号之间的相位关系。示波器可帮助分析电路中的故障现象，如振荡、噪声、失真等，为故障排除提供依据。02触器基触发器的定义和重要性定义触发器是示波器中的一个重要组件，用于在特定时刻捕获和显示波形。重要性触发器能够稳定显示波形，并使得观察者能够更容易地分析和观察波形，进而进行准确的测量和调试。触发器的工作原理010203触发时刻稳定显示预设电平触发器根据预设的电平值，在输入信号中查找特定的电平。当输入信号的电平达到预设电平时，触发器会立即启动示波器的扫描系统，捕获并显示波形。通过不断重复上述过程，触发器能够稳定地显示波形，使得观察者能够清晰地看到信号的变化。触发器的类型与选择边缘触发电平触发适用于数字电路和时序分析，可进一步分为上升沿触发和下降沿触发。适用于模拟电路和频率分析，通过设置特定的电平阈值进行触发。•上升沿触发自动触发在信号从低电平变为高电平时触发。当信号不满足触发条件时，自动触发能够强制示波器进行扫描和显示，避免波形丢失。•下降沿触发选择原则在信号从高电平变为低电平时触发。根据观测信号的特性、分析目的以及实际场景来选择合适的触发器类型。对于复杂信号，可能需要结合多种触发方式进行分析。同时，了解触发器的性能和限制，确保准确有效地捕获和显示波形。03示波器的触器操作示波器触发设置触发源选择触发耦合触发斜率在使用示波器时，首先要选择合适的触发源，通常可以选择通道1、通道2、外触发等作为触发源。触发耦合用于选择触发信号的耦合方式，常见的有DC耦合、AC耦合、噪声抑制等。触发斜率是指触发信号的上升沿或下降沿，根据实际需要选择合适的触发斜率。示波器触发模式选择普通模式普通模式需要手动设置触发级别，适用于信号幅度变化较大的情况。自动模式自动模式下，示波器会根据信号自动调整触发级别，适用于信号幅度稳定的情况。单次模式单次模式用于捕获单次脉冲信号，仅触发一次。示波器触发级别调整触发级别调整旋钮：通过旋转触发级别调整旋钮，可以改变触发信号的幅度阈值，从而调整触发点的位置。触发电平微调：触发电平微调用于更精确地调整触发级别，使触发点更准确地定位在所需位置。触发抖动调整：在某些情况下，为了更稳定地触发信号，可以通过触发抖动调整来增加或减少触发信号的抖动范围。通过以上操作，可以准确地设置示波器的触发器，确保捕获到稳定的波形，为后续的信号分析提供可靠的数据基础。04示波器触器的用例用示波器触发器测量信号频率测量原理操作方法注意事项利用示波器触发器的边沿触发功能，对被测信号进行稳定触发，通过测量信号周期计算信号频率。设置示波器触发器为边沿触发模式，调整触发电平使信号稳定触发，利用示波器的测量功能测量信号周期，通过倒数计算得到信号频率。要确保触发稳定，避免信号的抖动和漂移影响测量结果。用示波器触发器观测信号相位观测原理通过设置示波器触发器的相位触发条件，可以在特定相位位置对信号进行触发和观测，从而分析信号的相位关系。操作方法将示波器触发器设置为相位触发模式，调整触发相位和触发电平，使得...
