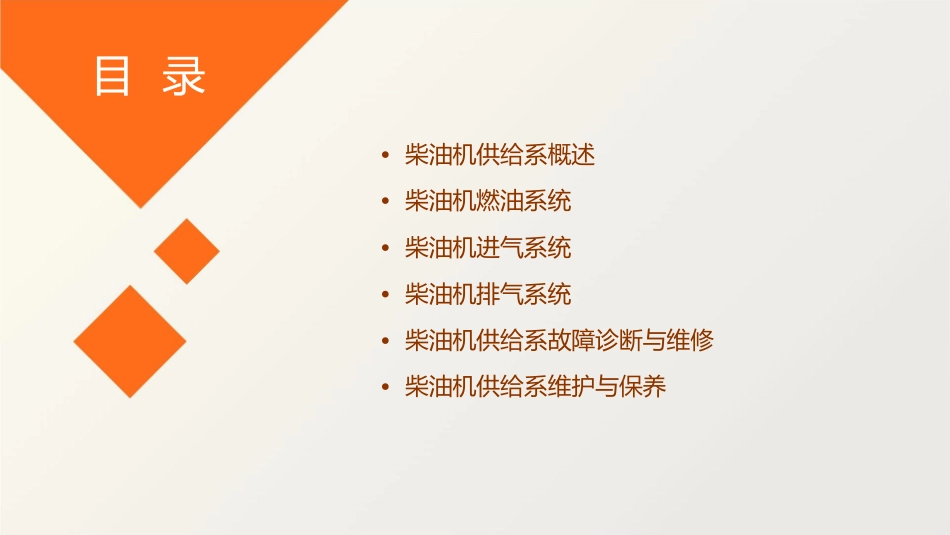

柴油机的供给系课件目录•柴油机供给系概述•柴油机燃油系统•柴油机进气系统•柴油机排气系统•柴油机供给系故障诊断与维修•柴油机供给系维护与保养柴油机供给系概述01柴油机供给系的组成油箱输油泵用于储存燃油，通常位于车辆的后部或底部。将燃油从油箱泵送到燃油滤清器，确保燃油的供应。清除燃油中的杂质和水分，保证燃油的清洁燃油滤清器喷油泵度。将燃油喷射到燃烧室中，控制燃油的喷射量和时间。将燃油雾化并喷入燃烧室，与空气混合形成喷油嘴可燃混合气。柴油机供给系的作用供应燃油清洁燃油控制喷射雾化燃油供给系负责将燃油从油箱输送到喷油泵，确保燃油的供应。通过燃油滤清器清除燃油中的杂质和水分，保证燃油的清洁度。喷油泵控制燃油的喷射量和时间，确保燃油与空气混合形成可燃混合气。喷油嘴将燃油雾化并喷入燃烧室，促进燃油与空气的混合。柴油机供给系的分类简单式供给系01由油箱、输油泵、喷油泵和喷油嘴组成，结构简单，适用于小型柴油机。全压式供给系02在简单式供给系的基础上增加了高压泵和高压油管，能够提高燃油的喷射压力，适用于大型柴油机和增压柴油机。分缸式供给系03将喷油泵和喷油嘴分别布置在气缸盖上，结构紧凑，适用于多缸柴油机。柴油机燃油系统02燃油箱010203燃油箱的功能燃油箱的种类燃油箱的标识储存柴油，确保柴油机在连续运转期间能够持续供油。分为金属箱、塑料箱和铝合金箱等，根据不同需求和场合选择。通常会标注燃油的种类、容量和使用注意事项等。燃油滤清器燃油滤清器的功能过滤柴油中的杂质和水分，确保燃油的清洁度。燃油滤清器的种类包括纸质滤芯、塑料滤芯和金属滤芯等。燃油滤清器的更换周期根据滤芯的材质和使用情况来确定，一般建议每行驶1万公里~2万公里更换一次。输油泵输油泵的功能输油泵的种类输油泵的维护将柴油从燃油箱输送到喷油泵，确保柴油的输送压力稳定。包括机械式输油泵、电动输油泵和液压输油泵等。定期检查输油泵的工作状况，确保其正常运转。喷油泵喷油泵的功能喷油泵的种类喷油泵的维护将柴油以一定的压力和时间喷入燃烧室，确保柴油的喷射质量。包括柱塞式喷油泵、转子式喷油泵和分配式喷油泵等。定期检查喷油泵的工作状况，确保其正常运转，并对喷油泵的柱塞、阀等部件进行清洗和更换。喷油器喷油器的种类包括孔式喷油器、轴针式喷油器和复合式喷油器等。喷油器的功能将柴油喷入燃烧室，与空气混合形成可燃混合气。喷油器的维护定期检查喷油器的工作状况，确保其正常喷雾，并对喷油器的针阀、阀座等部件进行清洗和更换。柴油机进气系统03进气管进气管是柴油机进气系统的重要组成部分，它的主要作用是引导空气进入气缸，同时对进入气缸的空气进行压缩，增加其密度，提高燃烧效率。01进气管的设计需要考虑到空气流动的顺畅性，以及在柴油机运转过程中防止空气倒流。通常进气管的内部形状为渐缩管，外部形状为圆筒形。02进气管的材质通常为铝合金或塑料，因为这些材料具有重量轻、耐腐蚀、易加工等特点。03空气滤清器空气滤清器是柴油机进气系统中的重要组成部分，它的主要作用是过滤进入气缸的空气中的杂质和尘埃，保护气缸和活塞不受磨损。空气滤清器通常由纸质的过滤材料制成，这种材料具有较高的过滤效率和较低的阻力。同时，空气滤清器需要定期更换或清洗，以保证其过滤效果。在柴油机运转过程中，空气滤清器还需要防止空气中的水分和油雾进入气缸，因为这些物质会对柴油机的正常运转产生不利影响。涡轮增压器涡轮增压器是柴油机进气系统中的重要组成部分，它的主要作用是通过增加进气压力来提高柴油机的功率和效率。涡轮增压器的工作原理是利用废气能量涡轮增压器的优点是可以提高柴油机的驱动涡轮，通过涡轮驱动增压器，将空功率和效率，降低燃油消耗和排放，但气压缩后送入气缸。同时，涡轮增压器是它也增加了柴油机的复杂性和成本。还可以通过调节涡轮转速和压缩比来控制进气压力。进气支管进气支管是柴油机进气系统中的一部分，它的主要作用是将经过空气滤清器和涡轮增压器处理的空气引入气缸。进气支管的形状和结构因柴油机的型号和设计而异，但通常为金属材料制成，具有较高的刚性和耐腐蚀性...
