鼓式制动系统检修课件VIP免费

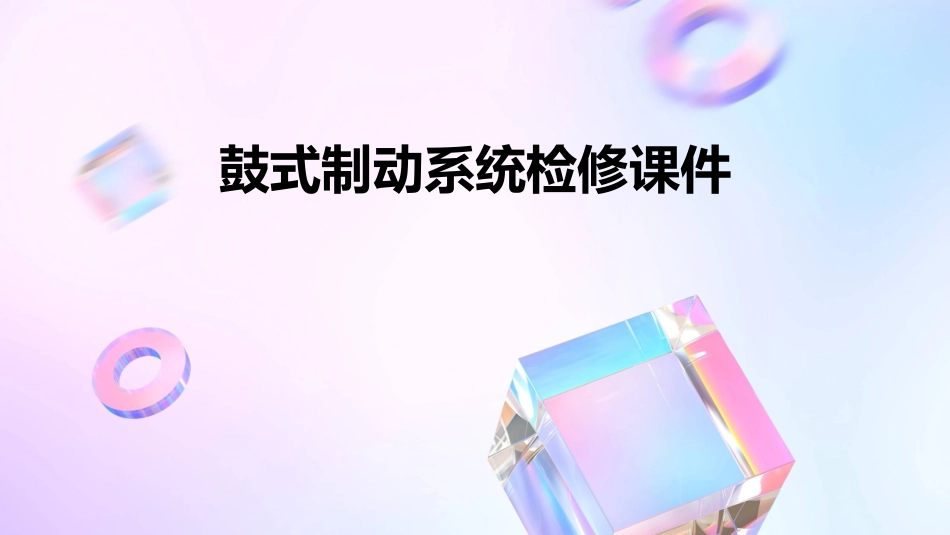

鼓式制动系统检修课件_第1页
1/20

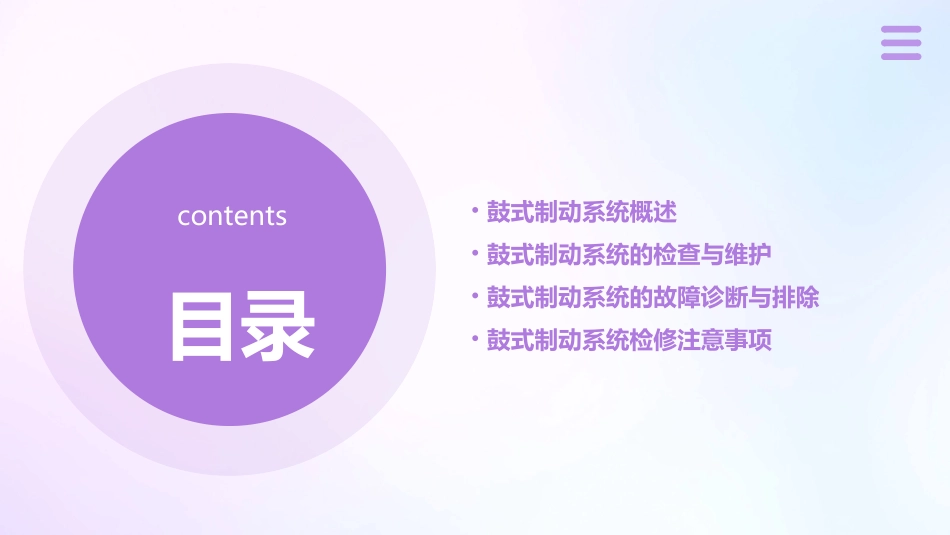

鼓式制动系统检修课件_第2页
2/20

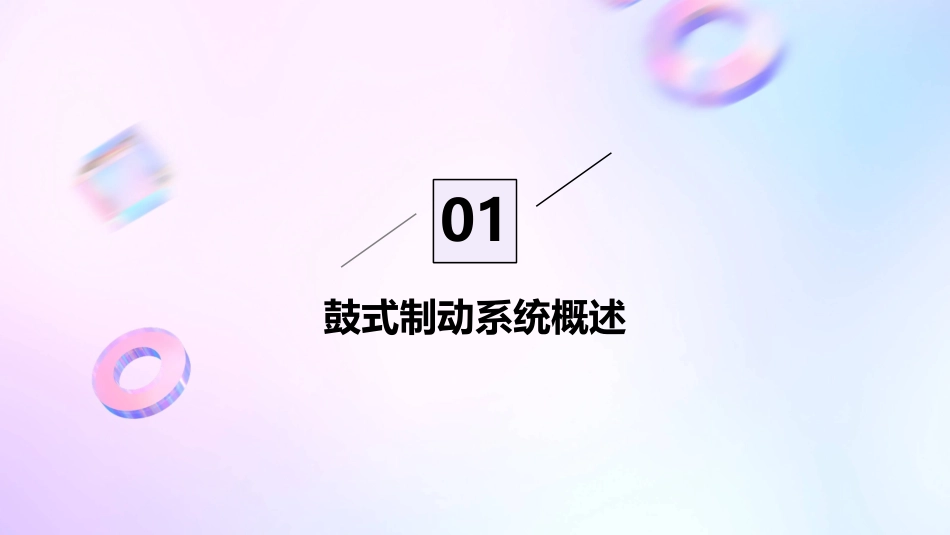

鼓式制动系统检修课件_第3页
3/20
鼓式制动系统检修课件目录contents•鼓式制动系统概述•鼓式制动系统的检查与维护•鼓式制动系统的故障诊断与排除•鼓式制动系统检修注意事项01鼓式制动系统概述鼓式制动系统是一种广泛应用于各类车辆的制动系统,其特点是利用制动鼓的旋转来产生制动力矩,从而实现车辆减速和停车。总结词鼓式制动系统主要由制动鼓、制动蹄、回位弹簧、制动油管等部件组成。其工作原理是利用制动蹄在制动鼓内产生的摩擦力矩来降低车轮的转速,从而实现制动效果。由于其结构简单、制造成本低、制动性能稳定等特点,鼓式制动系统在许多车辆中被广泛采用。详细描述鼓式制动系统的定义与特点总结词鼓式制动系统的工作原理是通过制动蹄与制动鼓之间的摩擦力矩来产生制动力矩,从而降低车轮的转速。详细描述当驾驶员踩下制动踏板时,制动油液通过制动油管进入制动器,推动制动蹄向外扩张,使其与制动鼓内壁接触产生摩擦力矩。随着摩擦力矩的增大,车轮的转速逐渐降低,最终实现车辆减速和停车。鼓式制动系统的工作原理制动鼓是鼓式制动器的核心部件,通常由铸铁制成,其内表面覆盖有耐磨材料以增加摩擦力。总结词鼓式制动系统主要由制动鼓、制动蹄、回位弹簧、制动油管等组成部件构成。制动蹄是鼓式制动器的执行部件,通常由金属材料制成,通过回位弹簧的作用使其与制动鼓内壁接触产生摩擦力矩。制动油管是用来传输制动油液的部件,通常由金属或橡胶制成。回位弹簧是用来使制动蹄恢复到原始位置的部件,通常由钢丝制成。鼓式制动系统的组成部件02鼓式制动系统的检查与维护制动蹄片是鼓式制动系统中的重要组成部分,负责将制动器的力传递到制动鼓上,实现车辆减速和停车。检查制动蹄片时,需要检查蹄片的磨损程度、是否出现裂纹或油污等情况,如果发现蹄片磨损严重或存在其他问题,应及时更换。更换蹄片时,需要将车辆升起,拆下制动鼓,然后将旧的蹄片拆下,再将新的蹄片安装到制动底板上。制动蹄片的检查与更换制动鼓的检查与更换制动鼓是鼓式制动系统中的另一重要组成部分,负责与蹄片配合实现车辆的制动。检查制动鼓时,需要检查鼓的表面是否出现磨损、裂纹或变形等情况,如果发现鼓的表面磨损严重或存在其他问题,应及时更换。更换制动鼓时,需要将车辆升起,拆下制动蹄片和制动底板,然后将旧的制动鼓拆下,再将新的制动鼓安装到车轴上。更换制动液时,需要将旧的制动液排出,然后加入新的制动液,再将制动器装配好。制动液是鼓式制动系统中的传动介质,负责将制动踏板的力传递到制动器上,实现车辆的制动。检查制动液时,需要检查液面高度是否正常、是否出现浑浊或异味等情况,如果发现液面高度不足或存在其他问题,应及时更换。制动液的更换与检查制动踏板是驾驶员控制车辆制动的操作部件,其状态直接影响车辆的制动效果。检查制动踏板时,需要检查踏板的自由行程是否合适、是否存在松动或卡滞等情况,如果发现踏板的自由行程不合适或存在其他问题,应及时调整。调整踏板的自由行程时,需要调整制动拉杆的长度或更换制动踏板垫等部件,以确保踏板的自由行程符合要求。制动踏板的检查与调整03鼓式制动系统的故障诊断与排除制动不灵的故障诊断与排除总结词:制动不灵是指车辆在行驶过程中制动踏板踩下后,车辆减速不明显或者根本无法减速的现象。详细描述1.检查制动油液是否充足,油液不足会导致制动不灵。3.检查制动管路是否存在漏油或堵塞现象,需要修复或更换。4.检查制动盘是否磨损严重,需要更换。2.检查制动蹄片是否磨损过度或存在油污,需要更换或清洗。在此添加您的文本17字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字总结词:制动拖滞是指车辆在行驶过程中,制动踏板松开后,车辆仍然处于制动状态,无法正常行驶的现象。详细描述1.检查制动蹄片是否过紧或调整不当,需要重新调整或更换蹄片。2.检查制动盘是否磨损严重或存在异物,需要更换或清洗。3.检查制动油液是否过脏或存在杂质,需要更换油液。4.检查制动管路是否存在堵塞现象,需要清理或更换。制动拖滞的故障诊断与排除总结词:制动噪音是指在车辆制动过程中产生的异常...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

鼓式制动系统检修课件
