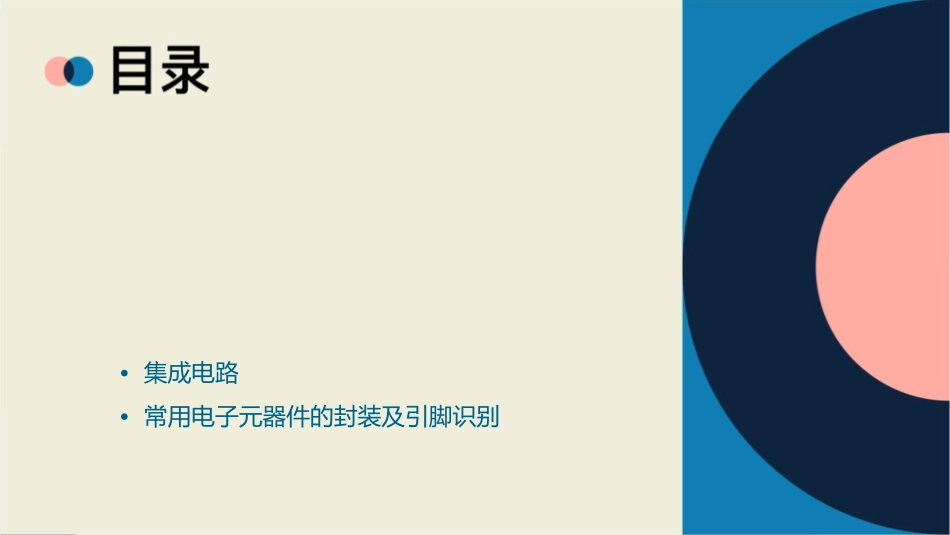

常用电子元器件资料课件•集成电路•常用电子元器件的封装及引脚识别电阻器电阻器的种类与特点可变电阻器阻值可以在一定范围内调节的电阻器，用于实现电路中的可调功能。固定电阻器具有固定阻值的电阻器，是电子电路中最常用的元件之一。敏感电阻器阻值会随环境因素（如温度、光照、湿度等）变化而变化的电阻器，用于测量和控制电路中的非电信号。电阻器的参数与规格阻值精度电阻器的重要参数，表示电阻器对电流的阻碍作用。表示电阻器的阻值误差范围，是选择电阻器时需要考虑的重要因素。功率温度系数表示电阻器所能承受的最大功率，是选择电阻器时需要考虑的重要因素。表示电阻器的阻值随温度变化的系数，是选择电阻器时需要考虑的重要因素。电阻器的应用与选型通用型电阻器精密型电阻器适用于各种电路中，作为分压、限流等基本适用于高精度测量、控制电路中，作为传感、作用使用。放大等作用使用。高功率型电阻器特殊型电阻器适用于大功率电路中，作为能量转换和功率适用于特殊环境或特定用途的电路中，如高真空、强磁等环境。控制等作用使用。电容器电容器的种类与特点固定电容器可变电容器具有大容量、高耐压、体积小、价格便宜的特点，适用于低频信号、交流耦合、滤波、去耦等应用。容量可调，适用于高频信号、振荡电路、调谐等应用。电解电容器陶瓷电容器具有大容量、高耐压、低内阻等特点，适用于电源滤波、旁路等应用。具有小体积、高耐压、高频率等特点，适用于高频信号滤波、去耦等应用。电容器的参数与规格容量耐压表示电容器储存电荷的能力，单位为皮法拉（pF）或微法拉（uF）。表示电容器能够承受的最大电压，单位为伏特（V）。内阻温度系数表示电容器内部电阻的大小，单位为欧姆（Ω）。表示电容器容量随温度变化的百分比，单位为ppm/℃。电容器的应用与选型耦合振荡用于连接两个电路，传递信号。用于产生高频信号，如晶体管振荡电路等。滤波旁路调谐用于吸收交流信号的干扰，提高电路的稳定性。用于调整电路的频率，如收音机调谐电路等。用于平滑信号、去除噪声等。二极管二极管的种类与特点0103按照结构面接触型二极管可分为点接触型、面接触型和混合型三大类。结电容大、高频性能差、正向电流大，适合于大电流整流。0204点接触型二极管混合型二极管体积小、高频性能好、压降小、结合了点接触型和面接触型二极管的优点，既适合于大电流整流，又适合于小电流高频整流。正向电阻小，适合于小电流整流。二极管的参数与规格反向电压正向压降二极管工作时所承受的最大反向电压值。二极管正向导通时两端的电压降。额定正向电流反向饱和电流温度系数二极管的温度每升高1℃时，正向压降的平均变化率。二极管长期连续正向电流工作的最大值。当二极管两端加反向电压时，流过二极管的电流。二极管的应用与选型整流电路利用二极管的单向导电性，将交流电变成直流电。开关电路利用二极管的单向导电性和结电容，实现电子开关的功能。稳压电路利用二极管的反向特性，实现电压的稳定输出。特殊应用如发光二极管、光敏二极管等。三极管三极管的种类与特点硅管NPN管具有低噪声、高稳定性的特点，常用于放大电路或开关电路中。具有高放大倍数、高输入阻抗和低输出阻抗等特点，广泛用于模拟电路和数字电路中。ABCD锗管PNP管具有高速性能和低成本的优势，适用于高频放大和开关应用。具有低放大倍数、低输入阻抗和高输出阻抗等特点，适用于电源电路和驱动电路中。三极管的参数与规格电流放大倍数特征频率描述三极管放大能力的参数，通常在数十到描述三极管频率特性的参数，表示三极管能够正常工作的最高频率。数百之间。输入电阻输出电阻描述三极管输入端阻抗的参数，通常在几十到几百千欧之间。描述三极管输出端阻抗的参数，通常在几十到几百欧之间。三极管的应用与选型0102030405放大电路：利用三极管的电流放大倍数，实现小信号的放大。开关电路：利用三极管的开关特性，实现电路的通断控制。音频放大：利用三极管的高频特性和功率放大能力，实现音频信号的放大。电源电路：利用三极管在三极管的选型方面，的开关能力和驱动能力，需要根据实际应用场景实现电源的开关和驱动。选择合适...
