电压和电压表的使用通用课件VIP专享VIP免费

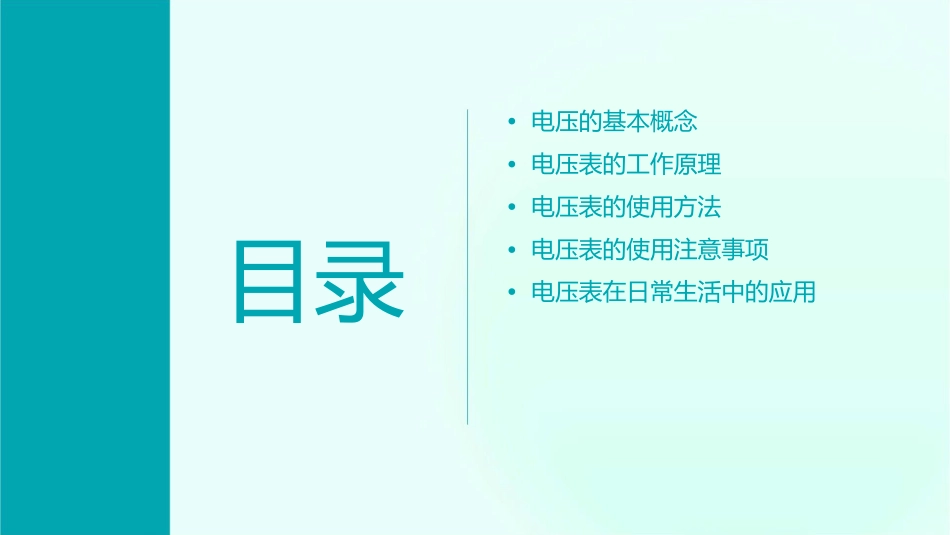

电压和电压表的使用通用课件•电压的基本概念•电压表的工作原理•电压表的使用方法•电压表的使用注意事项•电压表在日常生活中的应用目录01电压的基本概念电压的定义总结词电压是电场中两点之间的电位差，表示电场力做功的能力。详细描述电压是指在电场中某两点之间的电位差，即单位正电荷在电场力的作用下，从一点移动到另一点所做的功，也就是这两点之间的能量差。电压是电路中产生电流的必要条件。电压的作用总结词电压的作用是推动电荷定向移动形成电流，维持电路中电流的稳定。详细描述在电路中，电压的作用是推动电荷定向移动形成电流，使电荷能够按照一定的方向流动。同时，电压能够克服导体内部的阻力，维持电路中电流的稳定，使电能得以有效地传输和利用。电压的单位总结词电压的国际单位是伏特（V），常用的单位还有毫伏（mV）、千伏（kV）等。详细描述电压的国际单位是伏特（V），表示每单位正电荷在电场力的作用下，沿任意方向移动一单位距离所做的功。在实际应用中，还经常使用毫伏（mV）、千伏（kV）等单位来表示电压的大小。这些单位之间的换算关系是：1kV=1000V，1V=1000mV。02电压表的工作原理电压表的构造电压表由表头、测量机构和转换开关等部分组成。表头是电压表的指示部分，通常是一个磁电式电流表，用来指示被测电压的大小。测量机构是电压表的核心部分，由电阻器和附加元件组成，用来将待测电压转换成可测量的电流。转换开关是用来选择不同量程的开关，根据被测电压的大小选择合适的量程。电压表的测量原理电压表通过测量机构将被测电压转换成可测量的电流，再由表头指示出来。转换过程中，电压表内部的电阻器和附加元件起到关键作用，它们能够将待测电压转换成可测量的电流。电压表的测量原理基于欧姆定律，即电流等于电压除以电阻。电压表的种类直流电压表和交流电压表数字式电压表数字式电压表采用数字技术进行测量，具有高精度、高稳定性和高可靠性等特点。根据被测电压的性质，电压表可分为直流电压表和交流电压表。多量程电压表多量程电压表具有多个量程，能够测量不同范围的电压。03电压表的使用方法正确选择电压表010203电压表量程选择电压表精度选择电压表类型选择根据被测电压的大小，选择合适的电压表量程，确保测量精度和安全。根据测量需求，选择合适精度的电压表，以满足实验或实际应用的要求。根据测量对象和环境，选择合适的电压表类型，如模拟式、数字式、钳形等。正确连接电压表确定电压测量点连接电压表注意绝缘找到需要测量电压的电路节点或设备端子，确保连接正确。将电压表的测量线连接到被测电压的两个端点，注意正负极的正确连接。在连接电压表时，要确保绝缘良好，避免发生触电事故。正确读数电压表读数精度读取电压表的测量值，注意小数点位置和单位，确保读数精度。观察量程确认当前使用的电压表量程，以便正确读数。误差分析根据测量环境和电路情况，分析可能存在的误差来源，提高测量精度。04电压表的使用注意事项使用前的检查事项确认电压表的量程是否符合测量需求，避免使用不合适的电压表导致测量误差或损坏。检查电压表的外观是否完好，有无破损或明显的物理损伤，确保其正常工作。检查电压表的指针是否归零，如果不归零，需要进行调整或校准。使用过程中的注意事项在测量电压时，应确保被测电路已经断开或电源已经关闭，以避免电击或损坏电压表。在连接电压表时，应确保正负极连接正确，避免反接导致指针反向偏转。在测量过程中，应保持电压表与被测电路的良好接触，避免接触不良引起的测量误差。维护和保养事项定期对电压表进行清洁，保持其外观整洁。对于长期不使用的电压表，应定期进行校准，以确保其准确性。定期对电压表的指针、表盘和表头进行检查，确保其正常工作。05电压表在日常生活中的应用在家庭中的应用电压表用于检查家用电器的电压是否正常，如电冰箱、洗衣机、空调等。电压表用于检测家庭电路中的故障，如开路、短路等。电压表用于检测家庭电路中的电压波动，以确保家庭用电安全。在工业生产中的应用电压表用于监测工业生产设备的工作电压，以确保设备正常运行。电压表用于检测工业生产设备中的故障，...
