螺纹联接的预紧与防松课件VIP免费

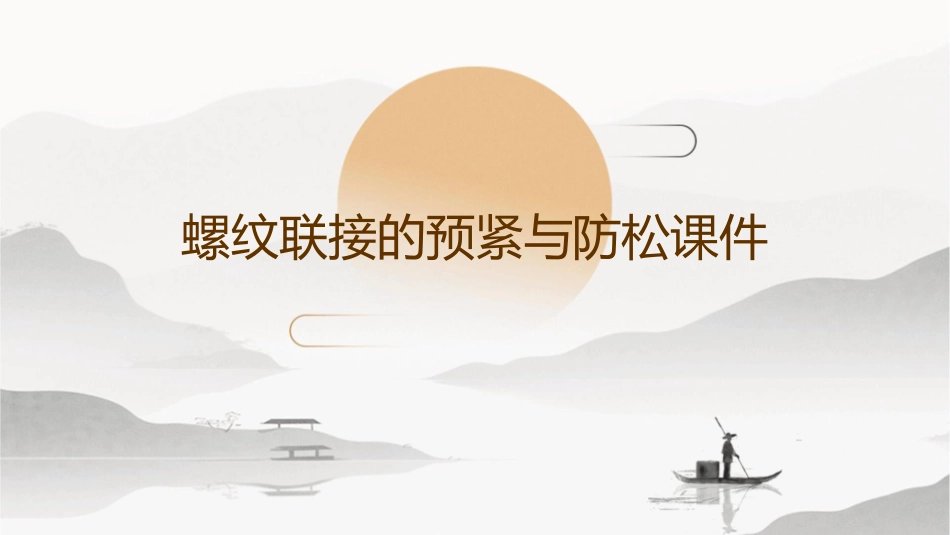

螺纹联接的预紧与防松课件_第1页
1/23

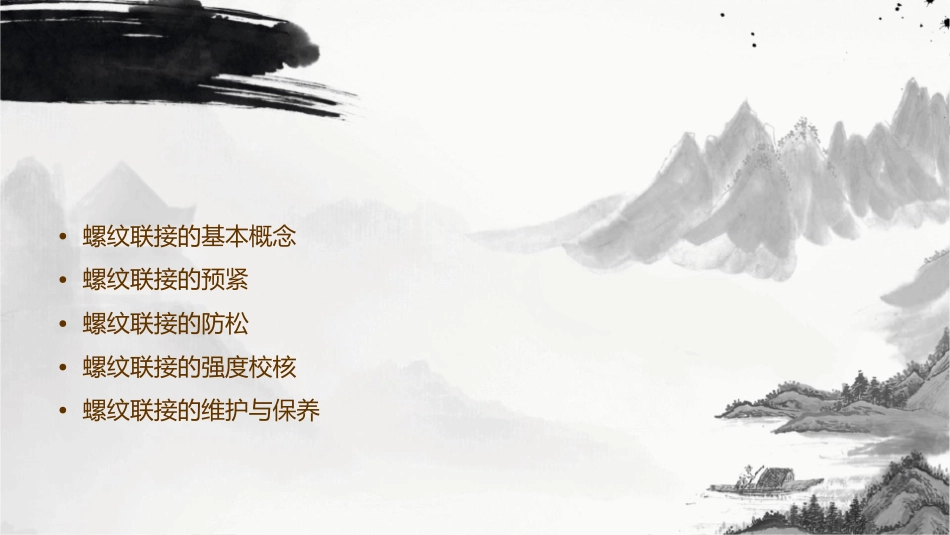

螺纹联接的预紧与防松课件_第2页
2/23
螺纹联接的预紧与防松课件_第3页
3/23
螺纹联接的预紧与防松课件•螺纹联接的基本概念•螺纹联接的预紧•螺纹联接的防松•螺纹联接的强度校核•螺纹联接的维护与保养01螺纹联接的基本概念螺纹的形成与类型螺纹的形成螺纹是通过在圆柱或圆锥表面上切削或滚压出等距的螺旋线而形成的。螺纹的类型根据用途和制造方法的不同,螺纹可分为连接螺纹和传动螺纹两大类。螺纹联接的原理与特点原理通过内外螺纹的配合,利用螺纹之间的摩擦力或自锁原理实现两个零件的联接。特点结构简单、紧凑、拆卸方便,可承受较大的轴向力或转矩,但不适合频繁拆装。螺纹联接的应用场景010203机械制造建筑行业石油化工在各种机械设备中广泛使用,如螺栓、螺母、紧固件等。用于固定和连接各种建筑构件,如钢筋、水泥等。用于管道、压力容器等设备的密封和连接。02螺纹联接的预紧预紧力的作用与要求预紧力作用确保螺纹联接在承受工作载荷之前已经紧密结合,防止在装配或使用过程中出现松动。预紧力要求预紧力的大小应适当,过小可能导致联接松动,过大则可能导致联接损坏或降低其使用寿命。预紧力的计算与控制预紧力计算根据螺纹联接的强度要求、材料特性、工况条件等因素,通过计算确定所需的预紧力大小。预紧力控制采用适当的工具和工艺,如扭矩控制法、伸长量控制法等,确保实际施加的预紧力符合设计要求。预紧力的实现方法机械预紧热预紧弹性预紧通过拧紧螺栓或螺母,使螺纹联接产生预紧力。利用加热的方法使联接件受热膨胀,然后在冷却过程中产生预紧力。利用弹性元件,如弹簧、橡胶等,在压缩状态下产生预紧力。03螺纹联接的防松螺纹松动的原因与影响原因振动、温度变化、腐蚀等外部因素导致螺纹松动。影响联接失效、设备损坏、安全事故等。常用的防松方法与原理机械防松粘合剂防松利用额外的金属零件或机械结构来增加摩擦力或约束力,如开口销、自锁螺丝等。利用粘合剂将螺纹紧密粘合,如厌氧胶、环氧树脂等。摩擦防松利用螺纹间的摩擦力来防止松动,如涂层防松、螺纹锁固胶等。防松方法的选用与实施根据使用环境和工况选择合适的防松方法。定期检查和维护,确保防松措施的有效性。实施时需遵循操作规范,确保防松效果。04螺纹联接的强度校核强度校核的必要性提高使用寿命准确的强度校核可以预测联接的疲劳寿命,从而优化设计,提高联接的使用寿命。保证联接安全可靠通过强度校核,确保联接在承受外力时能够保持稳定,防止松动或断裂。预防意外事故强度不足可能导致联接失效,引发安全事故,因此进行强度校核是必要的。强度校核的方法与步骤选择合适的强度理论计算应力根据实际情况选择适合的强度理论,如最大剪切应力理论或最大伸长能量理论。根据所选的强度理论和确定的载荷,计算螺纹联接的应力。确定载荷比较与判断根据实际工作条件确定联接所承受的载荷,包括预紧力和工作载荷。将计算出的应力与材料的许用应力进行比较,判断是否满足强度要求。强度校核的注意事项考虑温度影响考虑腐蚀影响考虑材料特性在实际使用中,温度变化可能对材料的性能产生影响,因此在强度校核时应考虑温度因素。在腐蚀环境中使用的螺纹联接,应考虑腐蚀对材料性能的影响,并进行相应的强度校核。不同材料的力学性能不同,因此在强度校核时应根据实际使用的材料特性进行计算。05螺纹联接的维护与保养螺纹联接的日常检查定期检查螺纹联接的紧固状态,确保其处于良好的工作状态。检查螺纹是否有磨损、松动或腐蚀现象,及时处理。检查螺纹联接的附件是否完好,如垫片、密封圈等,如有损坏应及时更换。螺纹联接的润滑与清洁01使用适当的润滑剂对螺纹进行润滑,以减少摩擦和磨损。02定期清洁螺纹,去除积累的污垢和杂质,保持其光洁度。螺纹联接的维修与更换对于损坏或磨损严重的螺纹,应及时进行维修或更换。在更换螺纹联接时,应选择与维修和更换后应进行测试,确原规格相符的配件,确保其正保其性能达到要求。常工作。感谢您的观看THANKS
