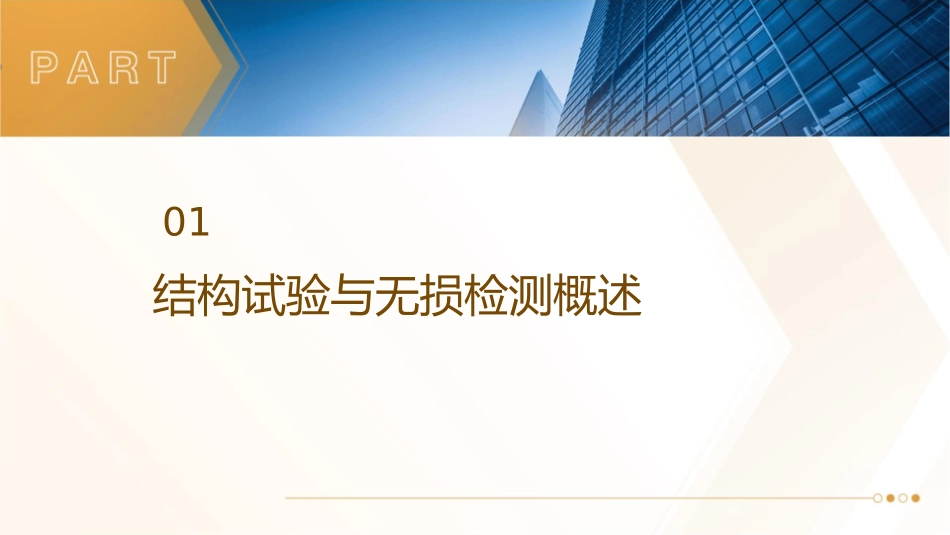

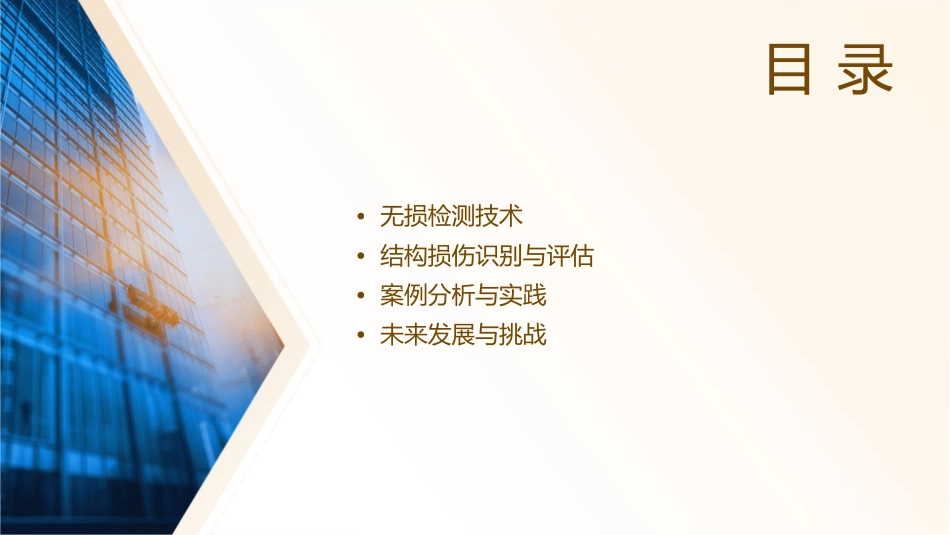

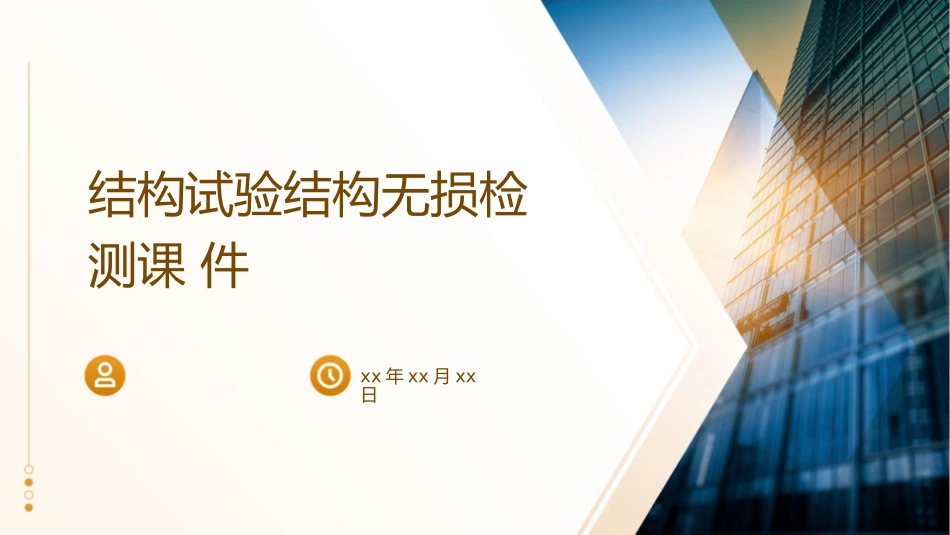

结构试验结构无损检测课件xx年xx月xx日目录•无损检测技术•结构损伤识别与评估•案例分析与实践•未来发展与挑战01结构试验与无损检测概述结构试验的定义与目的定义结构试验是指通过施加外部荷载或变形,对结构进行性能测试和评估的方法。目的验证结构设计、分析和施工的正确性,评估结构的承载能力、刚度和稳定性,以及为结构的维修、加固和改造提供依据。无损检测的定义与重要性定义无损检测是指在不影响结构性能的前提下,利用物理或化学方法对结构进行检测,以评估其内部和外部是否存在缺陷或损伤。重要性无损检测能够及时发现结构中潜在的缺陷和损伤,避免结构在正常使用过程中发生意外事故,提高结构的安全性和耐久性。结构试验与无损检测的关系关系结构试验和无损检测是相辅相成的,结构试验可以提供更全面的结构性能信息,而无损检测可以发现结构中潜在的缺陷和损伤。结合应用在实际工程中,可以将结构试验和无损检测结合起来,通过对比分析结果,更全面地评估结构的性能和安全性。02结构试验方法静载试验静载试验是指对结构施加静力载荷,以检测结构的强度、刚度和稳定性等性能指标。静载试验的优点是操作简单、结果直观,适用于大型结构或不易拆卸的结构。静载试验通常采用砝码、液压加载系统等加载设备,对结构进行逐级加载,并观察结构的变形、裂缝、屈服点等反应。动载试验动载试验是指对结构施加动态载荷,以模拟结构在实际运行中的受力情况。动载试验通常采用激振器、振动台等设备,对结构进行振动、冲击等试验,并测量结构的动态响应、模态参数等。动载试验的优点是能够模拟实际运行中的复杂受力情况,适用于检测结构的动态性能和抗震性能。模型试验模型试验是指将实际结构按照一定比例缩小制作成模型,对模型进行试验来推算实际结构的性能。模型试验通常采用相似理论进行设计,要求模型与实际结构在几何、材料、边界条件等方面保持相似。模型试验的优点是能够在实验室内进行,操作方便、成本低,适用于研究结构的原理和设计方法。振动测试振动测试是指通过测量结构的振动响应,分析结构的动态性能和稳定性。振动测试通常采用振动传感器、数据采集仪等设备,对结构进行激振和测量,并分析结构的频率、阻尼比、模态参数等。振动测试的优点是能够快速检测结构的动态性能和稳定性,适用于大型结构的健康监测和损伤检测。03无损检测技术超声检测总结词通过高频声波显示物体的内部结构详细描述超声检测利用高频声波在物体内部传播,反射和透射回来的声波被接收并转化为图像,从而显示物体的内部结构。该方法适用于各种材料和结构的检测,如金属、玻璃、陶瓷等。射线检测总结词通过X射线或伽马射线穿透物体并显示其内部结构详细描述射线检测利用X射线或伽马射线穿透物体,并在胶片或数字检测器上记录穿透后的影像。该方法能够清晰地显示物体的内部结构,常用于检测金属、玻璃、陶瓷等材料的内部缺陷。磁粉检测总结词通过磁粉显示铁磁性材料的表面缺陷详细描述磁粉检测利用铁磁性材料在磁场中被磁化的特性,通过撒上磁粉或使用荧光磁粉,可以清晰地显示出材料表面的缺陷。该方法主要用于铁磁性材料的检测,如钢铁、铸铁等。涡流检测总结词通过电磁感应在导体中产生涡流,检测物体的内部缺陷详细描述涡流检测利用电磁感应原理,在导体中产生涡流,通过检测涡流的分布和变化,可以判断物体的内部缺陷。该方法常用于导电材料的检测,如金属、电缆等。红外线检测总结词通过红外辐射显示物体的温度分布和热传导特性详细描述红外线检测利用红外辐射的特性,通过测量物体发射的红外辐射的波长和强度,可以判断物体的温度分布和热传导特性。该方法常用于检测高温或非接触的温度测量。04结构损伤识别与评估损伤识别方法声发射检测红外热成像超声波检测磁粉检测通过捕捉结构内部因损伤产生的声音信号来判断损伤位置。利用红外热像仪检测结构表面温度分布,通过温差变化判断损伤。利用磁粉在磁场作用下的吸附特性检测金属结构的裂纹。利用超声波在结构中的传播特性变化检测损伤。损伤程度评估01020304损伤范围评估损伤程度量化剩余承载能力评估结构完整性评估根据损伤的尺寸、形状和...
