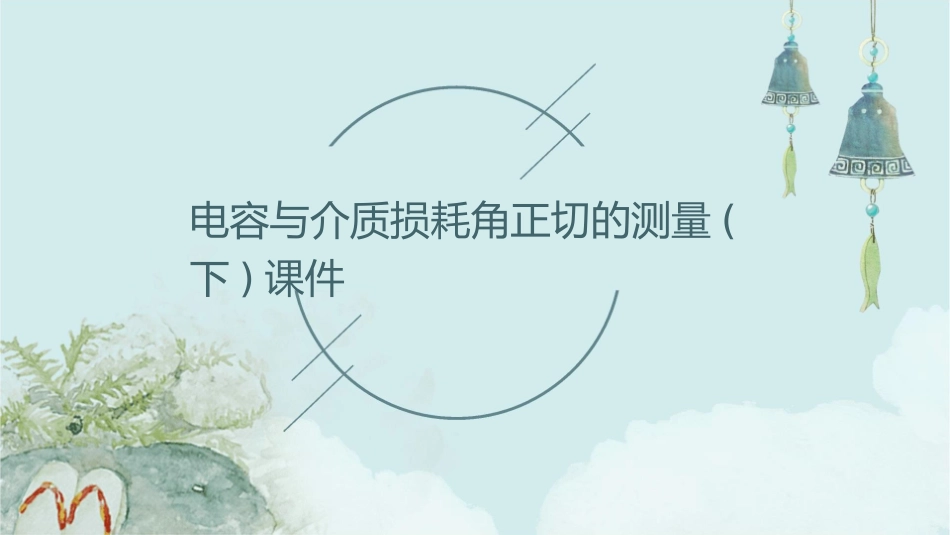

电容与介质损耗角正切的测量(下)课件VIP免费

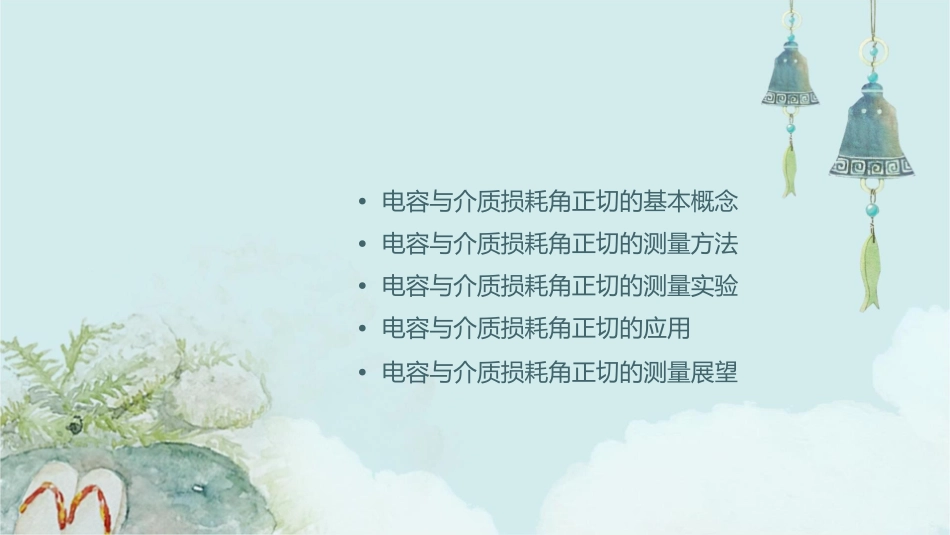

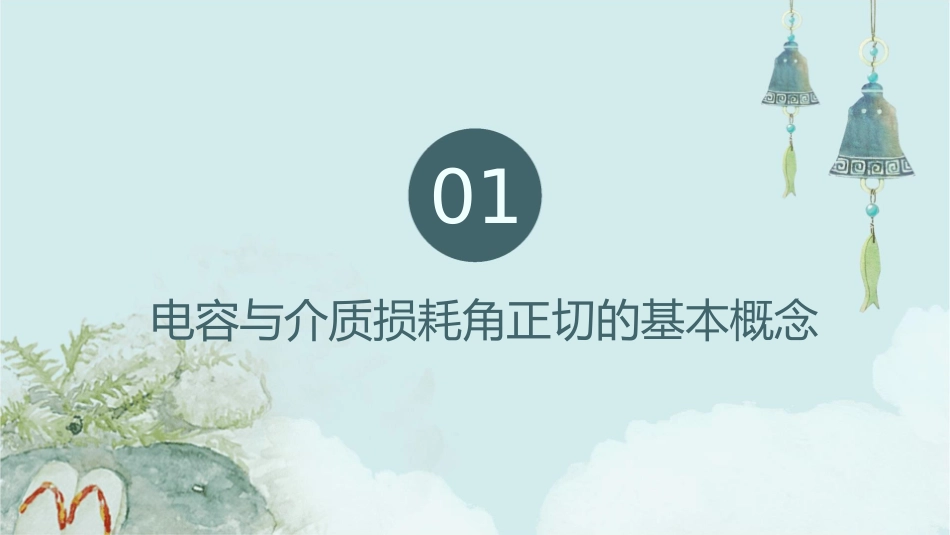

电容与介质损耗角正切的测量(下)课件•电容与介质损耗角正切的基本概念•电容与介质损耗角正切的测量方法•电容与介质损耗角正切的测量实验•电容与介质损耗角正切的应用•电容与介质损耗角正切的测量展望01电容与介质损耗角正切的基本概念电容的定义与计算01电容是表征电容器容纳电荷能力的物理量，其大小与电容器两极板间的距离、正对面积以及介质有关。02电容的计算公式为：C=εr*S/4πkd，其中εr为相对介电常数，S为正对面积，d为两极板间距，k为真空中的介电常数。介质损耗角正切的概念介质损耗角正切是衡量电介质材料在交流电压作用下能量损耗的一个物理量，其值等于介质中的有功功率与无功功率之比。介质损耗角正切的大小反映了电介质材料的绝缘性能和介质损耗情况。介质损耗角正切的测量原理介质损耗角正切的测量原理基于交流电桥和阻抗分析仪的测量方法。通过测量电容器在交流电压作介质损耗角正切的测量对于评估电介质材料的质量和绝缘性能具有重要意义。用下的电流和电压相位差，可以计算出介质损耗角正切值。02电容与介质损耗角正切的测量方法电容的测量方法010203直接测量法电桥法谐振法通过测量电容两端的电压和流过电容的电流，利用公式C=Q/V计算电容值。利用电桥平衡原理，将电容与已知标准电容进行比较，从而测量出电容值。利用电路谐振时电感与电容的电压或电流之比来计算电容值。介质损耗角正切的测量方法西林电桥法阻抗分析法谐振法利用电桥平衡原理，通过测量电容和电感之间的相位差来计算介质损耗角正切值。通过测量阻抗的大小和相位差，利用阻抗三角形来计算介质损耗角正切值。利用电路谐振时各元件的电压或电流之比来计算介质损耗角正切值。测量中的注意事项01020304选用合适的测量仪器和标准器，确保其准确性和可靠性。在测量前对样品进行充分的预处理，如干燥、清洁等。遵循安全操作规程，避免因操作不当导致设备损坏或人员伤害。确保测量环境干燥、无尘、无磁场干扰。03电容与介质损耗角正切的测量实验实验设备与材料测量仪器电容表、阻抗分析仪、信号发生器、示波器等。实验材料不同规格的电容器、绝缘材料、导电材料等。实验步骤与操作1.准备实验材料和设备，搭建实验装置。012.设定测量仪器的参数，如频率、电压等。3.进行电容的测量，记录数据。02034.进行介质损耗角的测量，记录数据。04055.分析实验数据，得出结论。实验结果的分析与处理010203041.根据测量数据，计算电容和介质损耗角正切值。2.分析不同材料、规格的电容器在相同条件下的电容和介质损耗角正切值的变化规律。4.根据实验结果，总结电容与介质损耗角正切的关系，提出改进意见。3.比较理论值与实验值的差异，分析误差原因。04电容与介质损耗角正切的应用电容的应用储能电容可以存储电荷，因此在需要快速释放能量的场合，如闪光灯、点火器等，电容被用作储能元件。滤波器设计电容常用于滤波器中，通过并联或串联电容来滤除特定频率的信号，实现信号的筛选和净化。调谐电路电容的容抗与频率有关，因此可以用于调谐电路，调整信号的频率。介质损耗角正切的应用绝缘检测高压设备检测介质损耗角正切是评估绝缘材料性能的重要参数，通过测量介质损耗角正切可以检测绝缘材料的绝缘性能。在高压设备中，介质损耗角正切的测量可以用于检测设备的绝缘状况，预防设备故障和事故。电机和变压器故障诊断介质损耗角正切的测量可以用于诊断电机和变压器的故障，例如线圈匝间短路、绝缘老化等。应用案例分析滤波器设计案例绝缘检测案例电机故障诊断案例以音频滤波器为例，通过设计包含电容的滤波器，可以将音频信号中的噪声滤除，提高音频质量。在电力系统，定期对变压器和高压设备的介质损耗角正切进行测量，可以及时发现设备的绝缘问题，预防设备故障。在工业电机中，通过测量电机的介质损耗角正切，可以诊断出匝间短路等故障，及时进行维修，避免设备损坏和生产中断。05电容与介质损耗角正切的测量展望测量技术的发展趋势智能化集成化随着人工智能和机器学习技术的不断发展，测量技术将更加智能化，能够实现自动化、高精度的测量。多种测量技术的集成，能够实现多参数、多功能的测量，提高测量的...
