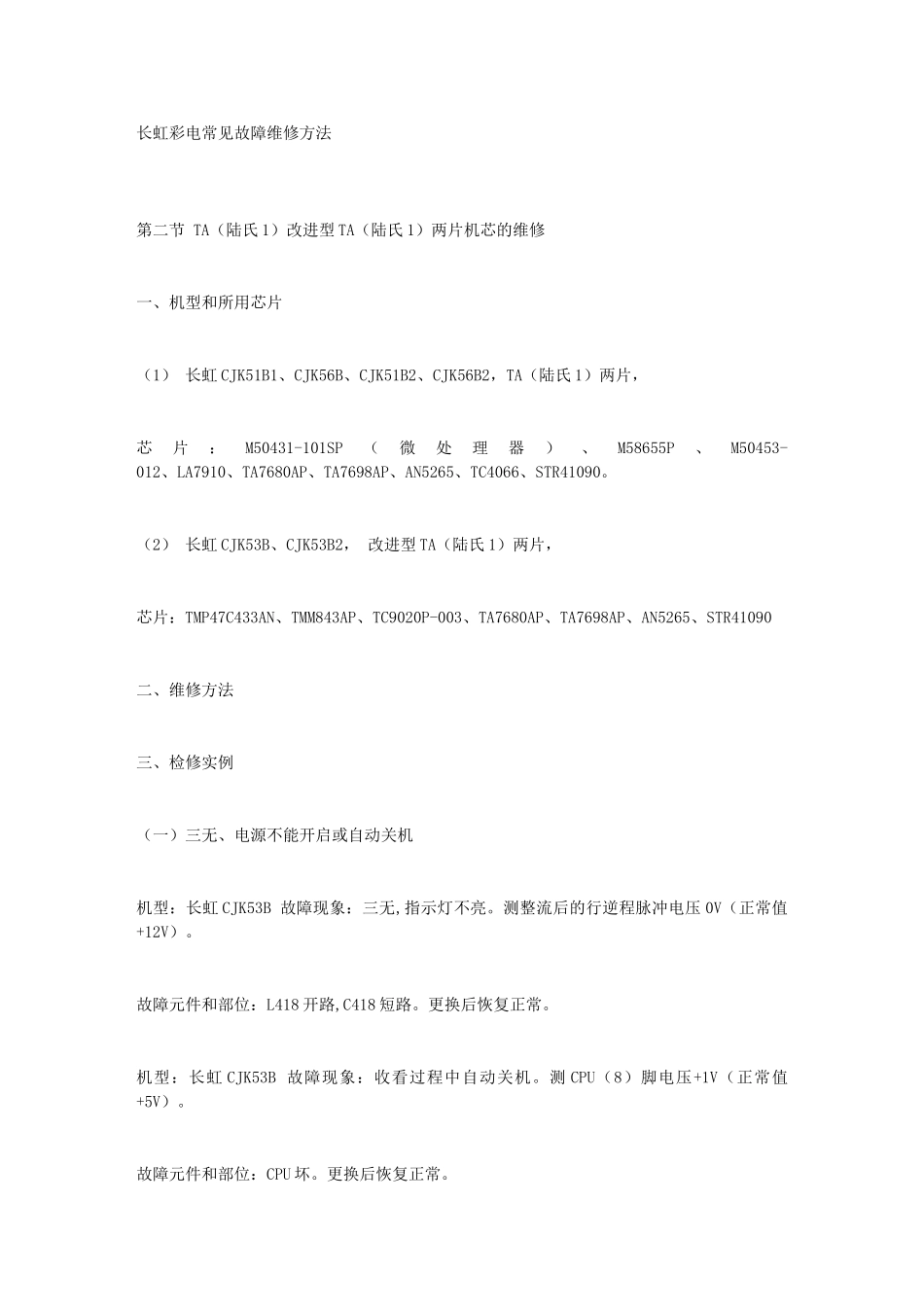

长虹彩电常见故障维修方法_第1页
1/8

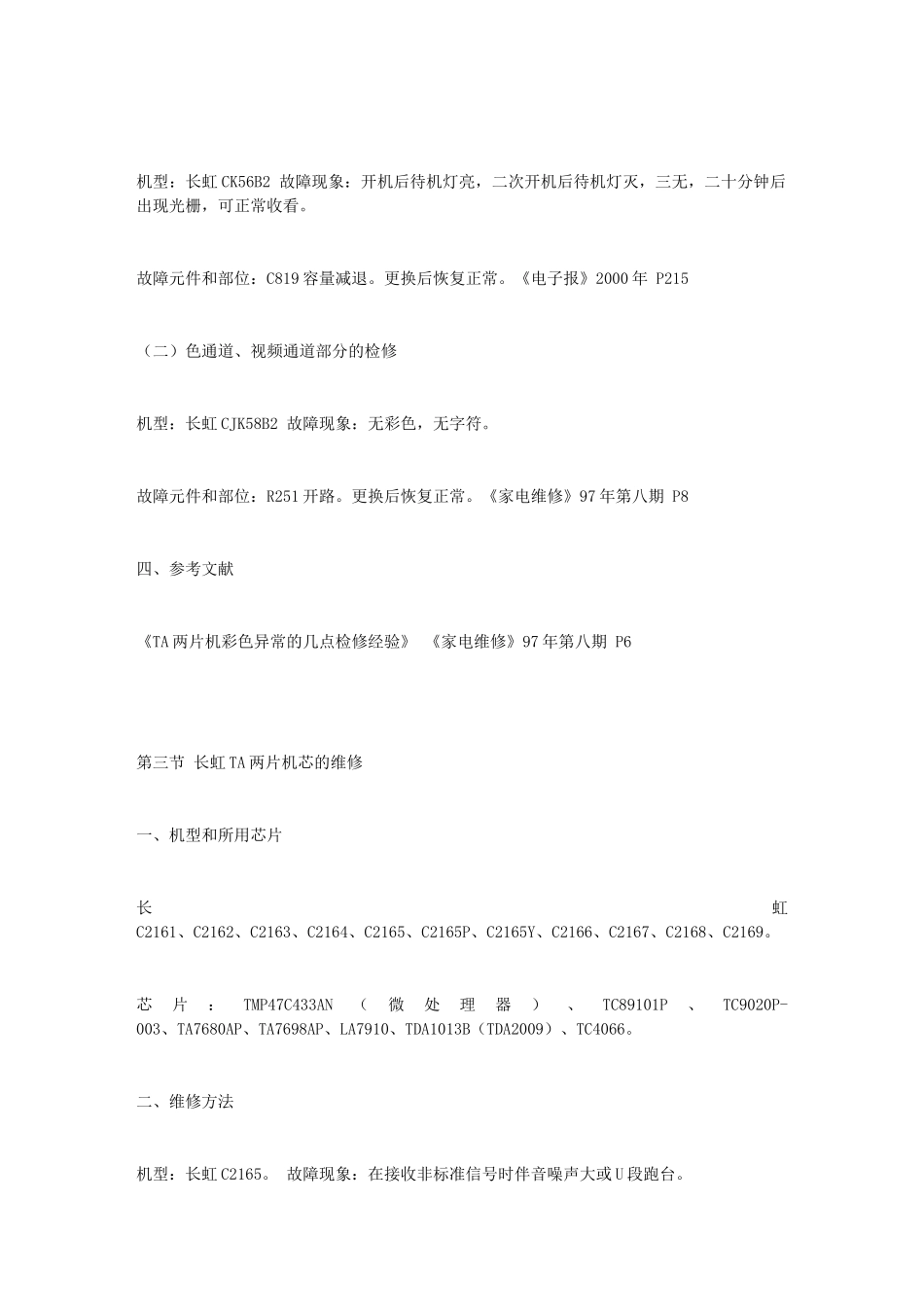

长虹彩电常见故障维修方法_第2页
2/8

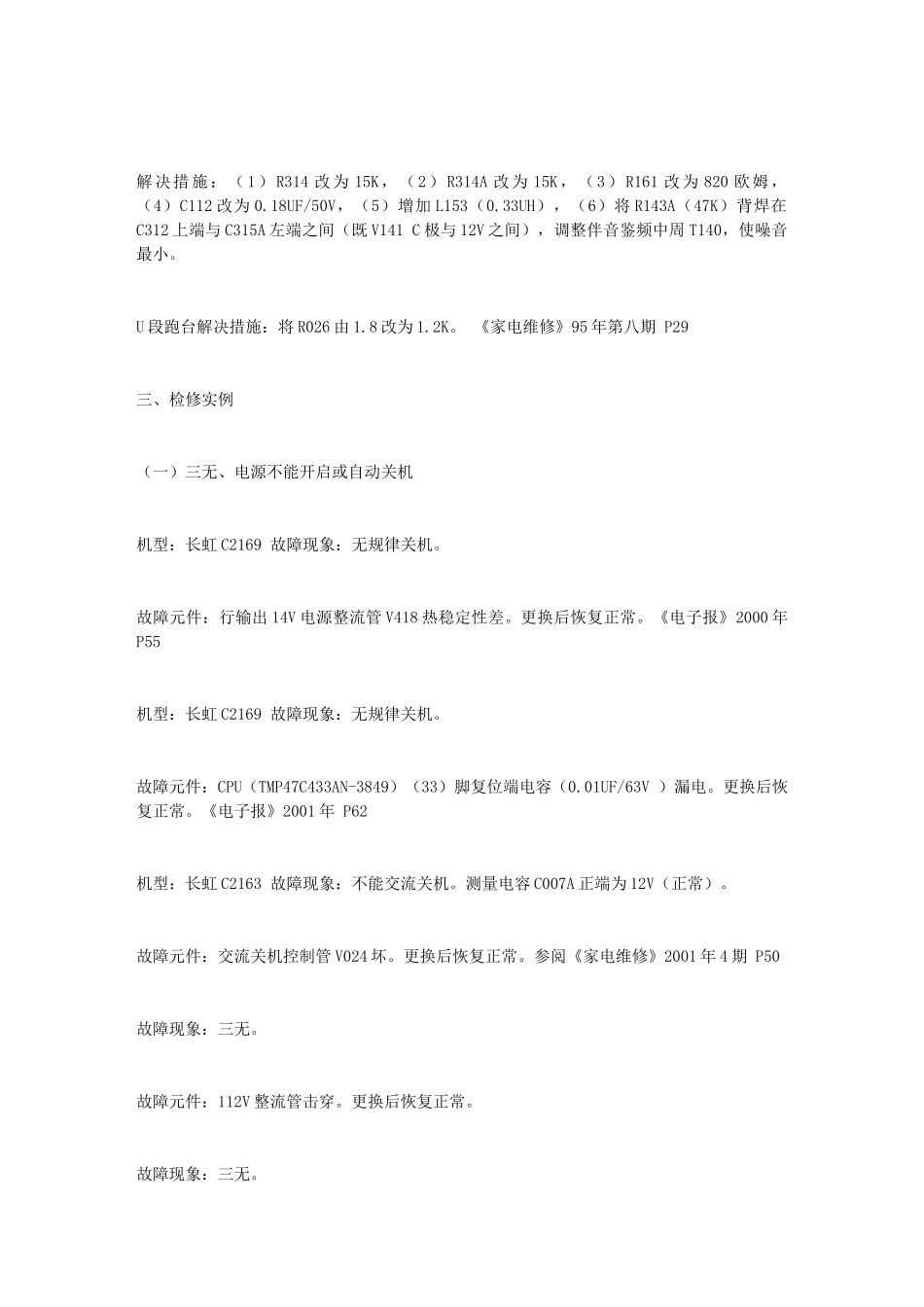

长虹彩电常见故障维修方法_第3页
3/8
长虹彩电常见故障维修方法第二节TA(陆氏1)改进型TA(陆氏1)两片机芯的维修一、机型和所用芯片(1)长虹CJK51B1、CJK56B、CJK51B2、CJK56B2,TA(陆氏1)两片,芯片:M50431-101SP(微处理器)、M58655P、M50453-012、LA7910、TA7680AP、TA7698AP、AN5265、TC4066、STR41090。(2)长虹CJK53B、CJK53B2,改进型TA(陆氏1)两片,芯片:TMP47C433AN、TMM843AP、TC9020P-003、TA7680AP、TA7698AP、AN5265、STR41090二、维修方法三、检修实例(一)三无、电源不能开启或自动关机机型:长虹CJK53B故障现象:三无,指示灯不亮。测整流后的行逆程脉冲电压0V(正常值+12V)。故障元件和部位:L418开路,C418短路。更换后恢复正常。机型:长虹CJK53B故障现象:收看过程中自动关机。测CPU(8)脚电压+1V(正常值+5V)。故障元件和部位:CPU坏。更换后恢复正常。机型:长虹CK56B2故障现象:开机后待机灯亮,二次开机后待机灯灭,三无,二十分钟后出现光栅,可正常收看。故障元件和部位:C819容量减退。更换后恢复正常。《电子报》2000年P215(二)色通道、视频通道部分的检修机型:长虹CJK58B2故障现象:无彩色,无字符。故障元件和部位:R251开路。更换后恢复正常。《家电维修》97年第八期P8四、参考文献《TA两片机彩色异常的几点检修经验》《家电维修》97年第八期P6第三节长虹TA两片机芯的维修一、机型和所用芯片长虹C2161、C2162、C2163、C2164、C2165、C2165P、C2165Y、C2166、C2167、C2168、C2169。芯片:TMP47C433AN(微处理器)、TC89101P、TC9020P-003、TA7680AP、TA7698AP、LA7910、TDA1013B(TDA2009)、TC4066。二、维修方法机型:长虹C2165。故障现象:在接收非标准信号时伴音噪声大或U段跑台。解决措施:(1)R314改为15K,(2)R314A改为15K,(3)R161改为820欧姆,(4)C112改为0.18UF/50V,(5)增加L153(0.33UH),(6)将R143A(47K)背焊在C312上端与C315A左端之间(既V141C极与12V之间),调整伴音鉴频中周T140,使噪音最小。U段跑台解决措施:将R026由1.8改为1.2K。《家电维修》95年第八期P29三、检修实例(一)三无、电源不能开启或自动关机机型:长虹C2169故障现象:无规律关机。故障元件:行输出14V电源整流管V418热稳定性差。更换后恢复正常。《电子报》2000年P55机型:长虹C2169故障现象:无规律关机。故障元件:CPU(TMP47C433AN-3849)(33)脚复位端电容(0.01UF/63V)漏电。更换后恢复正常。《电子报》2001年P62机型:长虹C2163故障现象:不能交流关机。测量电容C007A正端为12V(正常)。故障元件:交流关机控制管V024坏。更换后恢复正常。参阅《家电维修》2001年4期P50故障现象:三无。故障元件:112V整流管击穿。更换后恢复正常。故障现象:三无。故障元件:V818二极管击穿。更换后恢复正常。机型:长虹C216X故障现象:三无,或偶尔能开机,但随即三无。故障元件:开关电源取样滤波电容C820(4.7uf/50V)容量减退。更换后恢复正常。机型:长虹C216X故障现象:无规律三无。测+B电压为50V,且不稳定。故障元件:开关电源取样可调电阻RP801(500Ω)不良。更换后恢复正常。机型:长虹C2169F故障现象:TV状态下正常,AV状态下屡损开关管。处理办法:加大V806的散热片,将ABL电路中的R425由100K改为200K。《电子报》2002年上P12机型:长虹C2169F故障现象:屡损开关管。故障元件:C814C815不良。更换后恢复正常。《电子报》2002年下P22故障现象:有时图象正常,但“吱吱”叫,有时不能开机。测C814两端电压为1.9V(正常值3-4V)。故障元件:C814(470uf/50V)不良。更换后恢复正常。(二)微处理器与系统控制部分的检修故障现象:开机出现绿、红光栅,无噪点,左上角出现“0”字符,按键及遥控失效;几分钟后,出现噪波点,但自锁电源开关弹出。故障元件:CPU(TMP47C433AN-3849)(33)脚复位端电容(0.01uf/63V)漏电。更换后恢复正常。故障现象:自动搜索时无法锁存。故障元件:中放通道7680(16)-(19)脚的AFT中周T131或T127失谐。更换后恢复正常。(三)有声无光或亮度系统部分的检修(四)选台或高、中频通道部分的检修(五)行、场扫描部分的检修故障现...
