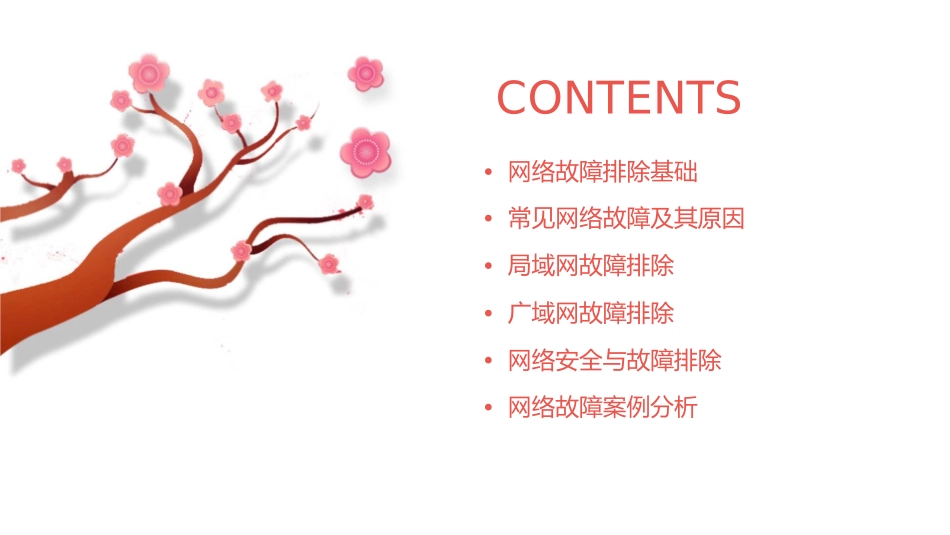

网络故障排除课件CONTENTS•网络故障排除基础•常见网络故障及其原因•局域网故障排除•广域网故障排除•网络安全与故障排除•网络故障案例分析01网络故障排除基础故障排除的基本概念故障定义故障分类网络故障可以根据不同的分类标准进行分类，如按故障性质可分为硬件故障和软件故障，按影响范围可分为局部故障和全局故障等。故障是指网络系统或设备不能完成正常的功能或性能指标，导致用户无法正常使用网络服务。故障排除故障排除是指通过一系列的检测、定位和修复步骤，将网络故障恢复到正常状态的过程。故障排除的常用工具网络分析仪用于分析网络数据包的传输和协议行为，可以检测到网络中的各种问题，如丢包、延迟、抖动等。网络测试仪用于检测网络线路的连通性和信号质量，可以检测到线路上的各种故障，如开路、短路、串扰等。命令行工具如ping、traceroute、netstat等，用于检测网络连接状态、路由路径和网络设备状态等。故障排除的一般步骤识别问题通过收集网络设备和应用程序的错误消息、日志文件等，确定网络故障的具体表现和影响范围。收集信息验证解决方案在实施故障排除步骤后，验证网络是否恢复正常运行状态，并测试应用程序和服务以确保它们正常运行。通过使用各种工具和技术，收集有关网络设备和连接状态的信息，以便更好地理解问题的性质和范围。实施计划制定计划按照制定的计划，逐步执行故障排除步骤，如检查硬件连接、配置网络设备参数、重启网络服务等。根据收集到的信息和故障的性质，制定一个详细的故障排除计划，包括需要采取的步骤和所需的资源。02常见网络故障及其原因物理层故障总结词物理连接问题详细描述物理层故障通常涉及网络设备的物理连接问题，如线路断裂、接口松动或损坏、电源故障等。物理层故障总结词：硬件故障详细描述：物理层故障也可能是由于网络设备的硬件故障，如路由器、交换机或服务器的硬件故障。物理层故障总结词：配置错误详细描述：物理层故障还可能是由于配置错误，如端口配置错误、接口速率不匹配等。物理层故障总结词：电磁干扰详细描述：电磁干扰也可能导致物理层故障，如电磁波干扰、信号干扰等。数据链路层故障总结词数据链路层协议问题详细描述数据链路层故障通常涉及数据链路层协议问题，如MAC地址冲突、VLAN配置错误等。数据链路层故障总结词流量控制问题详细描述数据链路层故障也可能是由于流量控制问题，如流量拥塞、数据包丢失等。数据链路层故障总结词驱动程序问题详细描述数据链路层故障还可能是由于驱动程序问题，如驱动程序不兼容或过时。总结词网络设备兼容性问题详细描述数据链路层故障还可能是由于网络设备之间的兼容性问题。网络层故障总结词IP地址配置错误详细描述网络层故障通常涉及IP地址配置错误，如IP地址冲突、子网掩码配置错误等。网络层故障总结词路由协议问题详细描述网络层故障可能是由于路由协议问题，如路由表错误、路由协议不匹配等。网络层故障总结词详细描述网络设备问题网络层故障可能是由于网络设备的性能问题，如路由器、交换机等设备的性能不足。VS网络层故障01总结词：网络拥塞02详细描述：网络拥塞也可能导致网络层故障，如数据包在传输过程中丢失或延迟。传输层与高层故障总结词端口号配置错误详细描述传输层与高层故障通常涉及端口号配置错误，如服务器端口号配置错误或应用程序使用的端口号不正确。传输层与高层故障总结词：协议问题详细描述：传输层与高层故障可能是由于协议问题，如TCP/IP协议栈配置错误或使用的协议不兼容。传输层与高层故障总结词详细描述应用程序问题传输层与高层故障可能是由于应用程序问题，如应用程序的bug或配置错误。总结词详细描述防火墙或安全策略问题传输层与高层故障还可能是由于防火墙或安全策略问题，如防火墙规则配置错误或安全策略过于严格导致数据包被拦截。03局域网故障排除硬件故障排除路由器故障检查路由器是否正常工作，包括电源、连接线和接口等。交换机故障检查交换机的电源、连接线和接口等是否正常工作。网线故障检查网线是否完好，是否有断裂或接触不良的情况。网卡故障检查计算机网卡是否正常工作，包括驱动程序和物理连接。软件故障...
