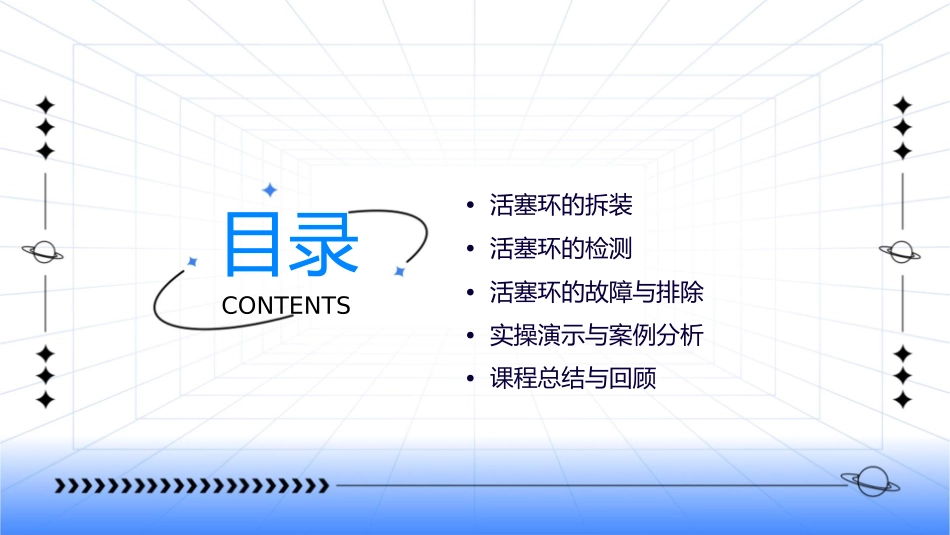

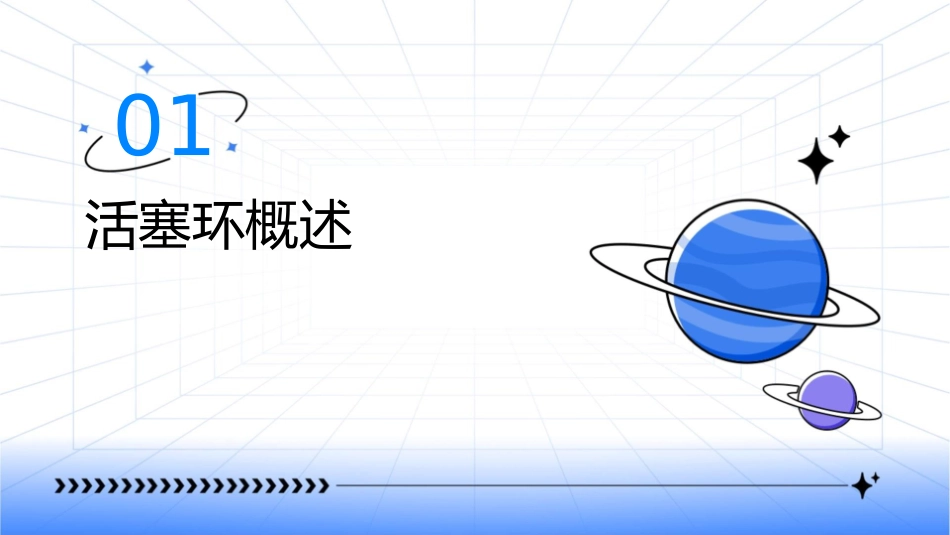

活塞环的拆装与检测说课通用课件6•活塞环的拆装目录CONTENTS•活塞环的检测•活塞环的故障与排除•实操演示与案例分析•课程总结与回顾01活塞环概述活塞环的定义与功能定义：活塞环是发动机活塞上的重要组件，位于活塞的槽内，与汽缸壁紧密接触。导热作用：活塞环将活塞的热量传递给汽缸壁，起到散热效果。功能控油作用：通过活塞环的布油和刮油作用，对缸壁上的机油进行均匀分布，以减少机油消耗并降低摩擦损失。密封作用：活塞环能够防止燃烧室内的高压燃气泄漏到曲轴箱，同时也阻止机油进入燃烧室。活塞环的类型与结构类型：根据功能和位置，活塞环主要分为气环和油环两种。结构气环：位于活塞的上部，主要起密封和导热作用。截面形状：活塞环的截面形状多样，常见的有矩形、梯形和楔形等。油环：位于活塞的下部，主要起控油和刮油作用。自由状态与工作状态：活塞环在自由状态下为椭圆形，装入汽缸后，在热负荷和机械负荷作用下变为圆形，与汽缸壁紧密贴合。活塞环的工作原理密封原理：依靠活塞环的弹性和与汽缸壁的贴合，形成密封面，防止燃气泄漏和机油进入。导热原理：活塞环通过与汽缸壁的接触，将活塞的热量快速传递，保证活塞在适宜的温度下工作。控油原理：利用活塞环的刮油和布油作用，对缸壁机油进行管理，确保机油膜均匀且不过量。以上就是对活塞环的定义、功能、类型、结构以及工作原理的详细介绍。02活塞环的拆装拆装工具介绍010203工具种类工具选择工具使用方法活塞环拆装需要使用专门的活塞环钳、扳手、锤子等工具。根据不同的活塞环类型和尺寸，选择合适的工具进行拆装。使用活塞环钳夹住活塞环，使用扳手和锤子协助拆卸或安装。活塞环的拆卸步骤步骤一步骤二步骤三先将活塞环所在的汽缸头使用活塞环钳夹住活塞环，并轻轻转动，使活塞环从活塞槽中松开。将活塞环从活塞上取下，并检查活塞环和活塞槽的磨损情况。拆下，暴露出活塞和活塞环。活塞环的安装步骤步骤一：检查活塞环和活塞槽的清洁度，确保无杂质和损坏。步骤二：将活塞环按照正确的方向放入活塞槽中，确保活塞环与活塞槽完全贴合。步骤三：使用活塞环钳轻轻压实活塞环，确保活塞环在活塞槽中的位置正确。以上是关于活塞环的拆装与检测的说课通用课件内容。请注意，在实际操作中，一定要遵循正确的操作步骤和安全规范，确保拆装过程顺利进行，并保证操作人员的安全。03活塞环的检测检测工具与设备显微镜用于观察活塞环表面的微小缺陷和磨损情况。活塞环检测仪专门用于活塞环各项参数检测的专用设备，通过此设备可以快速、准确地检测活塞环的各项指标。测微器高精度测量活塞环的尺寸，如直径、厚度等。活塞环的外观检测表面缺陷检测色泽检测标记清晰度检测观察活塞环表面是否有裂纹、剥落、锈蚀等缺陷。检查活塞环的颜色是否均匀，有无变色、褪色等现象。检查活塞环上的标记是否清晰，能否易于识别。活塞环的尺寸检测直径检测使用测微器测量活塞环的直径，确保其尺寸在规定的公差范围内。厚度检测测量活塞环的厚度，保证其在允许的误差范围内。端面跳动检测检测活塞环的端面跳动量，以确保其与气缸体的配合精度。活塞环的性能检测硬度检测耐磨性检测通过硬度试验机检测活塞环的硬度，以保证其满足使用要求。通过模拟试验机对活塞环进行耐磨性试验，以评估其使用寿命和性能。弹性检测密封性检测检查活塞环的弹性，确保其能够在工作状态下保持良好的贴合性能。在专用试验台上对活塞环进行密封性测试，确保其具有良好的密封性能，防止气缸内的气体泄漏。04活塞环的故障与排除活塞环常见故障类型活塞环磨损长时间使用后，活塞环与气缸壁之间的摩擦会导致活塞环磨损，进而影响其密封性能。活塞环断裂由于高温、高压或材料疲劳等因素，活塞环可能会发生断裂，导致发动机漏气或机油消耗异常。活塞环卡滞活塞环在气缸内可能会因为积碳、胶质等原因卡滞，使其不能自由活动，影响发动机正常运转。故障原因分析润滑不良010203润滑系统故障或机油质量不佳可能导致活塞环与气缸壁之间润滑不良，加速活塞环磨损。高温高压发动机长时间高负荷运转，产生高温高压环境，可能导致活塞环材料疲劳、断裂。使用劣质燃料劣质...
