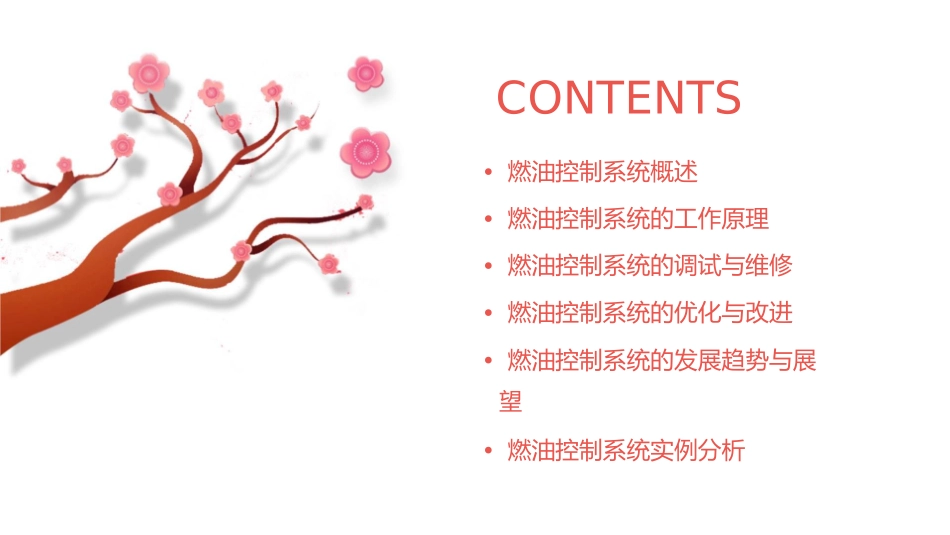

燃油控制系统教学课件CONTENTS•燃油控制系统概述•燃油控制系统的工作原理•燃油控制系统的调试与维修•燃油控制系统的优化与改进•燃油控制系统的发展趋势与展望•燃油控制系统实例分析01燃油控制系统概述燃油控制系统的定义燃油控制系统一种用于控制燃油供应和燃烧过程的系统，以确保发动机的稳定运行和优化性能。燃油控制系统的工作原理通过传感器、控制器和执行器等组成，实现对燃油供应和空气混合比的精确控制，以实现最佳的燃烧效果和发动机性能。燃油控制系统的组成控制器部分即ECU（电子控制单元），根据传感器采集的数据进行计算处理，并发出控制指令。传感器部分包括空气流量传感器、位置传感器、温度传感器等，用于实时监测发动机的运行状态和参数。执行器部分包括喷油器、点火线圈等，根据ECU的控制指令来控制燃油喷射和点火。燃油控制系统的功能燃油喷射控制排放控制根据发动机的进气量和其他参数，控制喷油器的喷射时间和喷射量，以实现最佳的空气和燃油混合比。通过控制燃油喷射和点火等参数，减少有害物质的排放，以满足环保要求。点火控制故障诊断和保护根据发动机的运行状态和需求，控制点火线圈的点火时间和点火能量，以实现最佳的燃烧效果。具有故障诊断和保护功能，当出现故障时能够及时切断燃油供应并报警提示，以保障安全。02燃油控制系统的工作原理燃油泵的工作原理电动燃油泵电动燃油泵一般由直流电动机、单向阀、燃油滤清器、油管等组成。当发动机工作时，电动燃油泵将燃油从油箱中抽出，经过燃油滤清器过滤后，通过油管和单向阀输送至喷油嘴。机械燃油泵机械燃油泵主要由壳体、柱塞、进油阀和出油阀等组成。柱塞在发动机工作时，通过活塞的运动来压缩燃油，使其压力升高，并通过进油阀和出油阀的作用，将燃油输送到喷油嘴。燃油喷射器的工作原理缸内直喷缸内直喷是将喷油嘴置于汽缸内部，通过高压油泵将燃油以高压喷射到汽缸内部，形成可燃混合气。这种喷射方式可以更好地控制燃油喷射的时间和量，提高发动机的燃烧效率。进气道喷射进气道喷射是将喷油嘴置于进气歧管内部，通过进气歧管的负压将燃油吸附到汽缸内部，形成可燃混合气。这种喷射方式可以更好地适应不同的发动机转速和负荷，但容易形成积碳。喷油嘴的工作原理电磁阀控制喷油嘴通常由电磁阀控制，当电磁阀通电时，喷油嘴打开，燃油通过喷孔喷入汽缸内部。当电磁阀断电时，喷油嘴关闭，停止喷油。压电式喷油嘴压电式喷油嘴是一种新型喷油嘴，它利用压电陶瓷的特性，在通电时产生变形，从而打开喷孔，将燃油喷入汽缸内部。这种喷油嘴具有响应速度快、喷射精度高等优点。空气流量计的工作原理机械式空气流量计机械式空气流量计一般由进气口、测量元件和控制阀等组成。当空气经过进气口进入流量计时，测量元件会感受到空气的流速和压力变化，从而改变其自身的角度或位移，进而控制阀的开度和空气流量。电子式空气流量计电子式空气流量计一般由热线头、集成电路和热敏电阻等组成。当空气经过热线头时，热线头的温度会发生变化，从而引起热线头的电阻值变化，通过测量电阻值的变化可以计算出空气流量。03燃油控制系统的调试与维修燃油控制系统的调试•调试目的：确保燃油控制系统正常运行，保证发动机的燃油喷射量精确、稳定，以实现最佳的动力输出和燃油消耗。燃油控制系统的调试调试步骤1.准备调试工具和设备，如万用表、示波器、电脑诊断仪等。2.检查燃油控制系统各部件是否完好无损，如燃油泵、喷油器、传感器等。燃油控制系统的调试4.调整发动机参数，如怠速、加速踏板位置等，观察燃油喷射量是否符合要求。3.连接调试工具，如电脑诊断仪，以便读取和调整发动机数据。5.根据需要调整传感器参数，如空气流量计、进气压力传感器等，以实现精确的燃油控制。燃油控制系统的维修•维修目的：修复燃油控制系统出现的故障，保证发动机的正常运转和性能。燃油控制系统的维修维修步骤1.诊断故障：使用诊断工具检查发动机故障码，确定故障部位。2.拆卸和更换部件：根据诊断结果，拆卸和更换故障部件，如燃油泵、喷油器等。燃油控制系统的维修3.清洁和检查清洁燃油控制系统部件，检查是否有损伤或老化现...
