螺纹结合的公差及检测课件VIP免费

螺纹结合的公差及检测课件_第1页
1/30
螺纹结合的公差及检测课件_第2页
2/30
螺纹结合的公差及检测课件_第3页
3/30

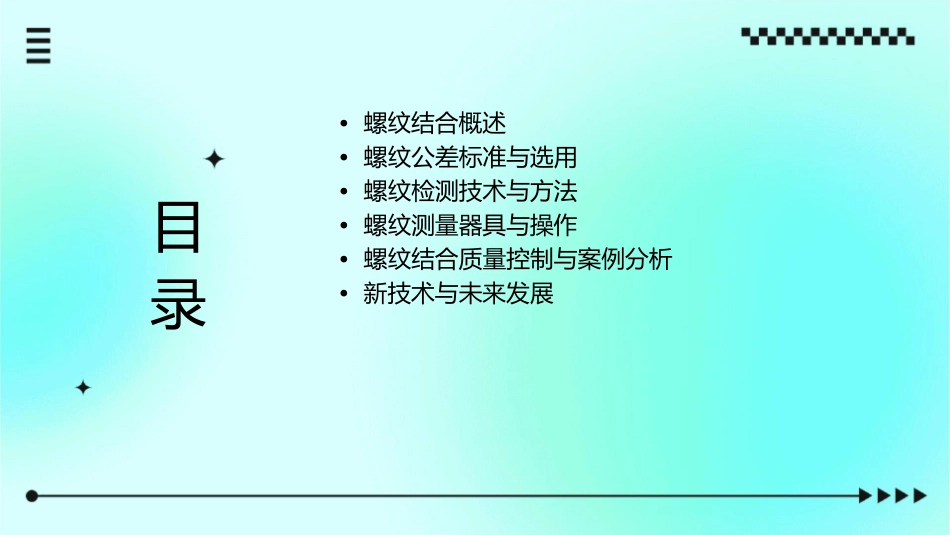

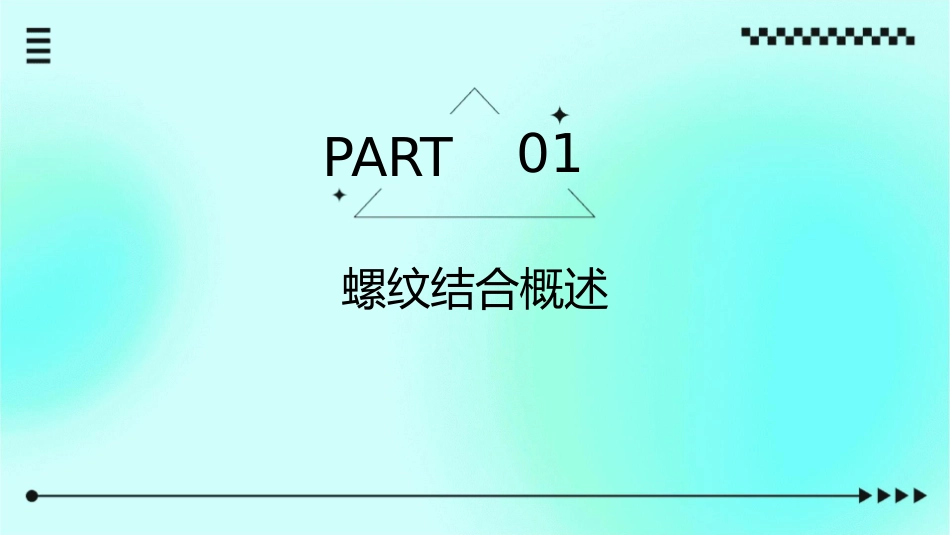

ONEKEEPVIEW螺纹结合的公差及检测课件•螺纹结合概述•螺纹公差标准与选用•螺纹检测技术与方法•螺纹测量器具与操作•螺纹结合质量控制与案例分析•新技术与未来发展目录01PART螺纹结合概述螺纹的种类与用途01020304三角形螺纹矩形螺纹梯形螺纹锯齿形螺纹主要用于连接和密封,如水管、主要用于传递扭矩,如机械传动装置。兼具三角形螺纹和矩形螺纹的特点,应用广泛。主要用于单向传动,如链轮、齿轮等。油管等。螺纹结合的基本原理010203旋合配合应力分布内外螺纹旋合后形成连续的螺旋线,实现旋转运动或传递扭矩。根据需要选择合适的公差,确保内外螺纹的配合精度。内外螺纹旋合后,应力分布在不同半径上,影响结合强度和稳定性。螺纹公差的意义与作用保证配合精度提高结合强度延长使用寿命降低制造成本公差规定了内外螺纹的制造误差范围,确保旋合精度。合适的公差可以提高内外螺纹的结合强度和稳定性。合适的公差可以减少磨损和应力集中,延长使用寿命。合适的公差可以降低生产成本和维修成本。02PART螺纹公差标准与选用螺纹公差的标准体系国际标准(ISO)包括ISO286和ISO965,定义了螺纹的基本参数和公差。美国标准(ANSI/ASMEB1.1)适用于美国和其他北美国家,定义了统一螺纹的标准。中国标准(GB/T197)适用于中国和其他亚洲国家,定义了普通螺纹的标准。公差等级的选用原则01根据使用要求选择合适的公差等级,如低、中或高精度等级。02根据材料、工艺和测量条件选择合适的公差等级。公差值的计算与确定根据设计要求和制造工艺确定公差值。使用标准公式或图表计算公差值。螺纹配合的选用根据使用要求选择合适的配合类型,如间隙、过渡或过盈配合。根据工况条件选择合适的配合类型,如静态或动态工作条件。以上内容仅供参考,建议查阅专业教材或咨询专业工程师获取更准确的信息。03PART螺纹检测技术与方法螺纹检测的基本要求准确性高效性检测结果应准确反映螺纹的实际参数,误差在允许范围内。检测过程应快速、简便,提高检测效率。可靠性适应性检测方法应稳定可靠,不受环检测方法应适应不同类型、规格的螺纹,具有广泛的适用性。境、操作等因素影响。螺纹检测的主要方法测量法比较法通过测量工具对螺纹参数进行直接测量,如使用标准样品与被测螺纹进行比较,确定其卡尺、千分尺等。是否符合要求。螺纹塞规法螺纹环规法使用螺纹塞规来检验内螺纹是否合格。使用螺纹环规来检验外螺纹是否合格。螺纹中径的检测直接测量法使用卡尺、千分尺等测量工具直接测量螺纹中径尺寸。钢丝测量法使用钢丝插入被测螺纹中,通过观察钢丝是否顺利通过来判定中径是否合格。螺纹螺距的检测直接测量法使用卡尺、千分尺等测量工具直接测量螺距尺寸。螺距规测量法使用螺距规来检验螺距是否符合要求。螺纹牙型的检测目视检测法通过观察被测螺纹牙型是否完整、规整来判定其是否合格。投影仪检测法将被测螺纹通过投影仪投射到屏幕上,观察牙型是否符合要求。04PART螺纹测量器具与操作测量器具的种类与选择测量器具的种类包括千分尺、卡尺、螺纹塞规、螺纹环规等。选择测量器具的原则根据螺纹规格、精度要求、使用场合等因素选择合适的测量器具。测量器具的使用与保养使用方法正确安装、调整测量器具,确保测量精度和准确性。保养方法定期清洗、润滑、校准测量器具,以延长使用寿命。测量操作的注意事项测量前的准备正确使用测量器具多次测量求平均值清理干净螺纹表面,确保测量环境符合要求。按照测量器具的使用说明进行操作,避免因操作不当导致测量误差。为了减小随机误差,可以对同一螺纹进行多次测量,取平均值作为测量结果。测量误差的分析与减小误差来源分析分析测量误差的来源,如测量器具误差、操作误差、环境误差等。减小误差的方法通过选用高精度测量器具、提高操作技能、改善测量环境等方式减小测量误差。05PART螺纹结合质量控制与案例分析螺纹结合质量控制要点表面质量控制螺纹表面的粗糙度,以减少使用过程中的磨损和应力集中。螺纹参数确保螺纹参数(如螺距、牙型角)符合设计要求,是质量控制的首要环节。装配要求确保螺纹装配时,连接件之间没有间隙或过盈,以实现均匀受力。螺纹质量...
