感应电流方向判定课件VIP免费

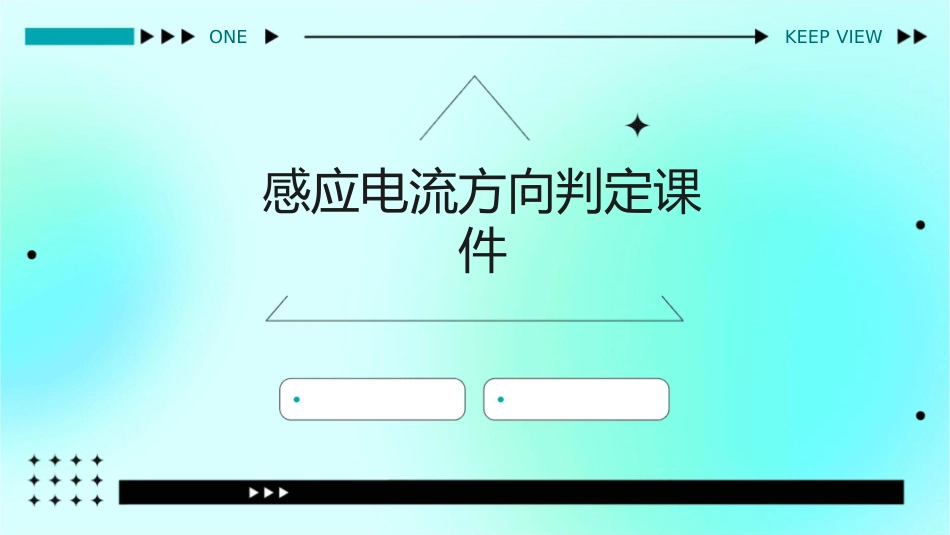

感应电流方向判定课件_第1页
1/27
感应电流方向判定课件_第2页
2/27

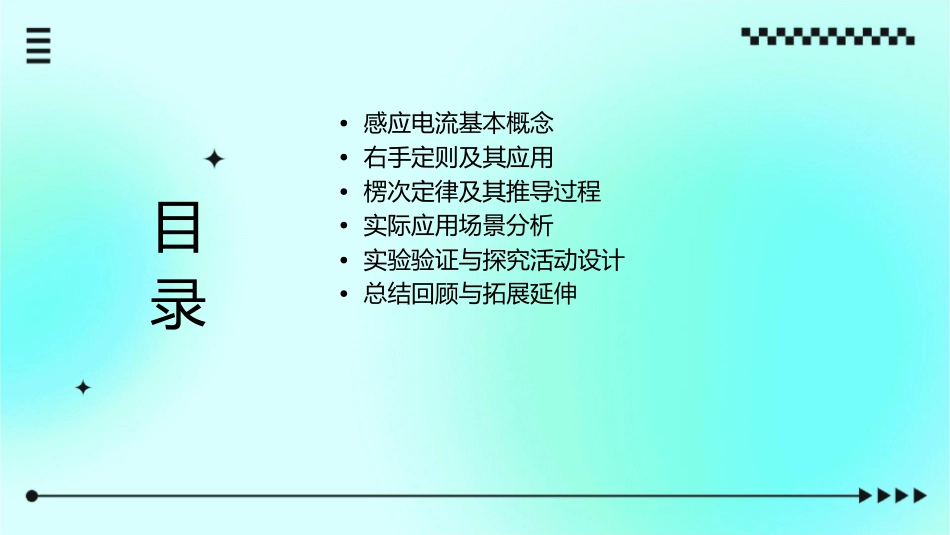

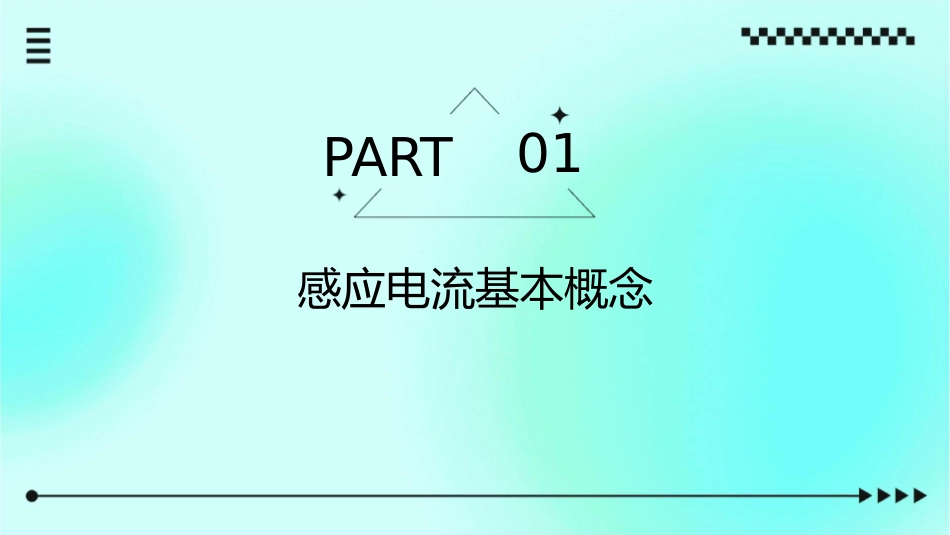

感应电流方向判定课件_第3页
3/27
ONEKEEPVIEW感应电流方向判定课件•感应电流基本概念•右手定则及其应用•楞次定律及其推导过程•实际应用场景分析目•实验验证与探究活动设计•总结回顾与拓展延伸录01PART感应电流基本概念感应电流定义电磁感应现象当导体在磁场中做切割磁感线运动时,导体两端就会产生感应电动势,从而产生电流。感应电流由于电磁感应现象而产生的电流称为感应电流。感应电流产生条件导体与磁场相对运动导体与磁场之间必须有相对运动,才能产生感应电流。磁场变化磁场强度或方向发生变化时,导体中也会产生感应电流。感应电流方向重要性确定电磁设备工作状态通过判断感应电流的方向,可以了解电磁设备的工作状态,如发电机、电动机等。安全操作在工业生产中,了解感应电流方向有助于采取安全措施,防止触电事故发生。电磁兼容性掌握感应电流方向有助于分析和解决电磁干扰问题,提高设备的电磁兼容性。02PART右手定则及其应用右手定则介绍磁场方向在电磁感应中,磁场方向是由磁感线从北极指向南极的方向确定的。右手定则描述磁场、导体和电流之间关系的定则,也称为安培定则或右手螺旋定则。导体运动方向导体在磁场中运动的方向与磁感线方向垂直。右手定则判断方法右手平展将右手平展,让大拇指与其余四指垂直,并且都跟手掌在一个平面内。磁感线穿过掌心把右手放入磁场中,让磁感线垂直穿入手心(即手心正对磁场N极方向)。大拇指指向导体运动方向大拇指指向导体运动的方向,那么四指所指的方向就是感应电流的方向(即:伸开右手,使拇指与其余四个手指垂直,并且都与手掌在同一平面内;让磁感线从手心进入,并使拇指指向导线运动方向,这时四指所指的方向就是感应电流的方向)。右手定则应用实例发电机发电机是根据电磁感应原理制成的,利用外力使线圈在磁场中转动,从而产生电流。右手定则可以用来判断发电机中产生的感应电流的方向。电动机电动机是根据通电导体在磁场中受力的原理制成的。在电动机中,通电线圈在磁场中转动,从而带动机器转动。右手定则可以用来判断电动机中通电导体所受的安培力的方向。03PART楞次定律及其推导过程楞次定律内容阐述01感应电流的方向总是要使它所产生的磁场阻碍引起感应电流的磁通量的变化。02当原磁通量增加时,感应电流的磁场方向与原磁场方向相反;当原磁通量减少时,感应电流的磁场方向与原磁场方向相同。楞次定律推导过程假设原磁场方向为由南向北,当导线切割磁力线产生感应电流时,根据右手定则可知,感应电流方向为由西向东。此时,感应电流的磁场方向与原磁场方向垂直。随着导线继续切割磁力线,原磁通量发生变化。根据楞次定律,感应电流的磁场要阻碍原磁通量的变化。因此,当原磁通量增加时,感应电流的磁场方向与原磁场方向相反,即为由东向西。这会产生一个与原磁场方向相反的磁场,从而阻碍原磁通量的增加。同理,当原磁通量减少时,感应电流的磁场方向与原磁场方向相同,即为由西向东。这会产生一个与原磁场方向相同的磁场,从而阻碍原磁通量的减少。楞次定律与右手定则关系右手定则是确定感应电流方向的基本方法,而楞次定律则是在右手定则的基础上进一步阐述了感应电流的方向与原磁通量变化之间的关系。在应用右手定则确定感应电流方向时,需要考虑导体切割磁力线的方向。而楞次定律则进一步指出,感应电流的方向不仅与导体切割磁力线的方向有关,还与原磁通量的变化情况有关。因此,在实际应用中需要将右手定则和楞次定律结合起来使用。04PART实际应用场景分析发电机工作原理中感应电流方向判定右手定则伸开右手,使大拇指与其余四指垂直,并且与手掌在同一平面内。让磁感线从掌心进入,大拇指指向导体运动方向,这时四指所指的方向就是感应电流的方向。实际应用在发电机中,当转子旋转时,导体在磁场中做切割磁感线运动,根据右手定则可以判定感应电流的方向。发电机输出的电流方向决定了发电机的极性,进而影响到电力系统的稳定运行。电动机工作原理中感应电流方向判定左手定则伸开左手,使大拇指与其余四指垂直,并且与手掌在同一平面内。让磁感线从掌心进入,四指指向电流方向,这时大拇指所指的方向就是安培力的方向。实际应用在电动...
